Ток питания к инвертеру может обычно оцениваться (с допуском на безопасность) как в 2,5 больше, чем ток, поглощаемый
трехфазным насосом. Например, если инвертер соединен с насосом 10 A на фазу, кабели питания к инвертеру должны
рассчитываться на 25A.
Хотя инвертер располагает собственными внутренними защитами, рекомендуется устанавливать защитный
термомагнитный выключатель соответствующего размера.
При использовании всей доступной мощности, для определения используемого тока при выборе кабелей и
термомагнитного выключателя, см Таблица 3 в которой указаны также термомагнитные выключатели, используемые в
зависимости от тока.
ВНИМАНИЕ: защитный термомагнитный выключатель и кабели питания инвертера и насоса, должны иметь размеры,
зависящие от установки.

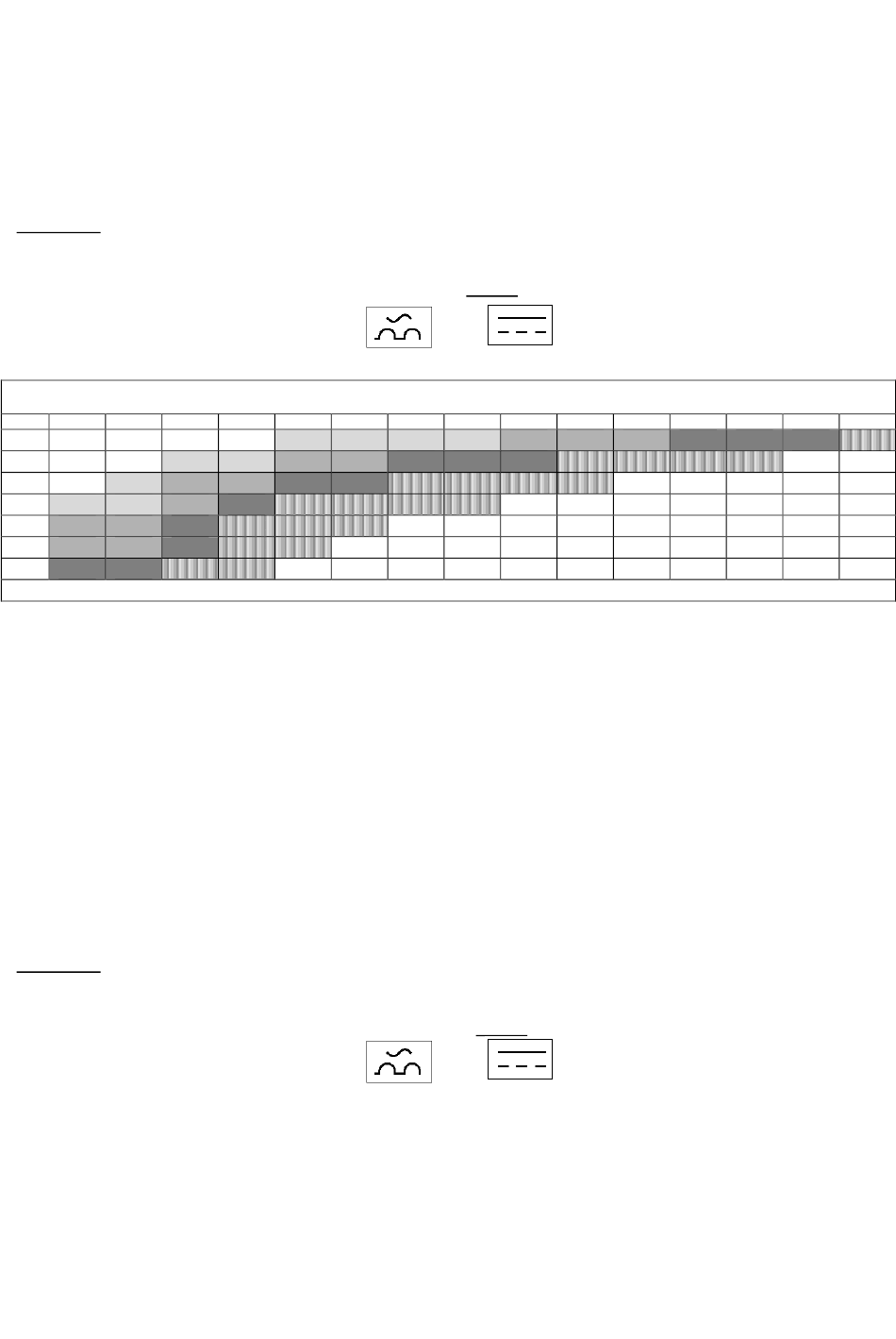

Дифференциальный выключатель для защиты установки должен иметь правильные размеры и должен быть типа
"Класс A". Автоматический дифференциальный выключатель должен быть обозначен следующими символами:
Если указания в руководстве не соответствуют действующим нормам, в качестве справки следует применять норму.
10 m
20 m
30 m
1,5
1,5
1,5
4 A
8 A
1,5
1,5
2,5
12 A
1,5
2,5
2,5
2,5
16 A
4
4
20 A
24 A
4
4
28 A
6
6
Таблица подходит для кабелей из ПВХ с 3 жилами (нулевая фаза + заземление)
2.2.1.2
Соединение линии питания PWM 420 – 415 – 410 – 407 – 405 – 404
Соединение между трехфазной/однофазной линией питания и инвертером выполняется посредством 4-жильного кабеля (3
фазы + заземление). При этом характеристики питания должны соответствовать параметрам, указанным в Таблица 1.
Входные клеммы обозначены надписью RST и стрелкой, направленной в сторону клемм, см. Рисунок 4. Сечение, тип и
прокладка кабелей питания инвертера и для соединения электронасоса должны выбираться в соответствие с
действующими стандартами. Таблица 4 дает указания на сечение используемого кабеля. Таблица дана для кабелей из ПВХ
с 4 жилами (3 фазы + заземление) и указывает минимальное рекомендуемое сечение, зависящее от тока и длины кабеля.
Ток питания к инвертеру может обычно оцениваться (с допуском на безопасность) как на 1/8 больше, чем ток, поглощаемый
насосом.
Хотя инвертер располагает собственными внутренними защитами, рекомендуется устанавливать защитный
термомагнитный выключатель соответствующего размера.
При использовании всей доступной мощности, для определения используемого тока при выборе кабелей и
термомагнитного выключателя, см. Таблицу 4.
Таблица 3 указывает также термомагнитные выключатели, используемые в зависимости от тока.
ВНИМАНИЕ: защитный термомагнитный выключатель и кабели питания инвертера и насоса, должны иметь размеры,
зависящие от установки.
Дифференциальный выключатель для защиты установки должен иметь правильные размеры и должен быть типа
"Класс AS". Автоматический дифференциальный выключатель должен быть обозначен следующими символами:
Если указания в руководстве не соответствуют действующим нормам, в качестве справки следует применять норму.
2.2.1.3
Электрические соединения с электронасосом
Соединение между инвертером и электронасосом производится посредством 4-хжильного кабеля (3 фазы + заземление).
Характеристики электронасоса должны отвечать требованиям, указанным в Таблице 1.
Выходные клеммы помечены надписями UVW и стрелкой, выходящей из клемм, см. Рисунок 4.
Сечение, тип и кабелепроводка для подсоединения электронасоса должны выбираться в соответствии с действующими
нормативами. В Таблице 4 указано сечение используемого кабеля. Таблица относится к 4-хжильным кабелям из ПВХ (3
фазы + заземление), а также в ней указывается минимальное рекомендуемое сечение в соответствии с током и длиной
кабеля.
Обычно ток электронасоса указан на шильдике двигателя.
Номинальное напряжение электронасоса должно быть равным напряжению питания инвертера.
Сечение кабеля питания в мм²
40 m
50 m
60 m
1,5
2,5
2,5
2,5
4
4
4
6
4
6
10
6
10
10
6
10
10
10
10
16
Таблица 2: Сечение кабеля питания однофазной линии
РУССКИЙ
70 m
80 m
90 m
2,5
2,5
4
6
6
6
10
10
10
10
10
10
16
10
16
16
16
16
16
16
16
16
301
100 m
120 m
140 m
4
4
4
6
6
10
10
10
10
16
16
16
16
16
160 m
180 m
200 m
6
6
10
10
16
16
16
