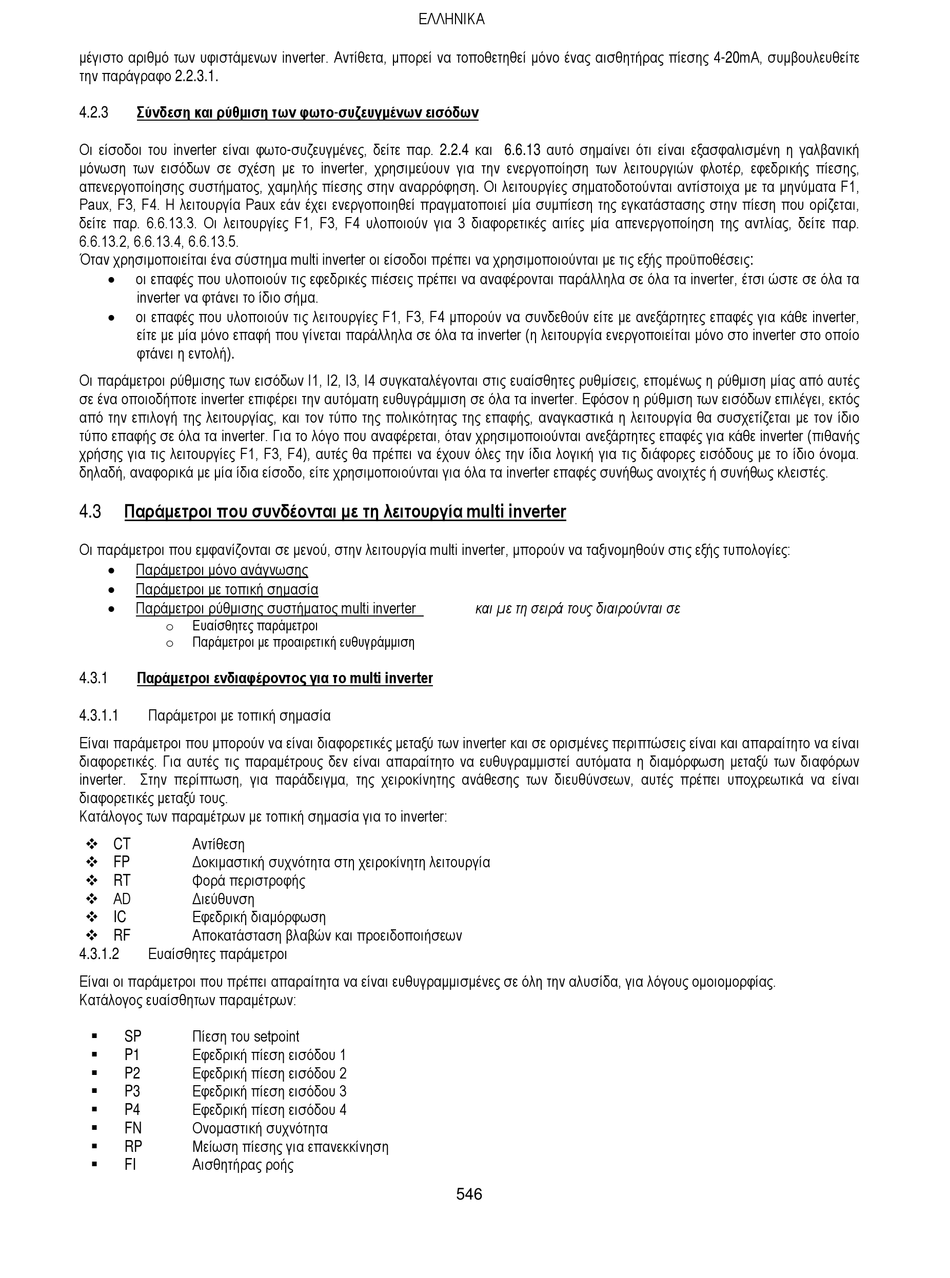

μέγιστο αριθμό των υφιστάμενων inverter. Αντίθετα, μπορεί να τοποθετηθεί μόνο ένας αισθητήρας πίεσης 4-20mA, συμβουλευθείτε
την παράγραφο 2.2.3.1.
4.2.3 Σύνδεση και ρύθμιση των φωτο-συζευγμένων εισόδων
Οι είσοδοι του inverter είναι φωτο-συζευγμένες, δείτε παρ. 2.2.4 και 6.6.13 αυτό σημαίνει ότι είναι εξασφαλισμένη η γαλβανική
μόνωση των εισόδων σε σχέση με το inverter, χρησιμεύουν για την ενεργοποίηση των λειτουργιών φλοτέρ, εφεδρικής πίεσης,
απενεργοποίησης συστήματος, χαμηλής πίεσης στην αναρρόφηση. Οι λειτουργίες σηματοδοτούνται αντίστοιχα με τα μηνύματα F1,
Paux, F3, F4. Η λειτουργία Paux εάν έχει ενεργοποιηθεί πραγματοποιεί μία συμπίεση της εγκατάστασης στην πίεση που ορίζεται,
δείτε παρ. 6.6.13.3. Οι λειτουργίες F1, F3, F4 υλοποιούν για 3 διαφορετικές αιτίες μία απενεργοποίηση της αντλίας, δείτε παρ.
6.6.13.2, 6.6.13.4, 6.6.13.5.
Όταν χρησιμοποιείται ένα σύστημα multi inverter οι είσοδοι πρέπει να χρησιμοποιούνται με τις εξής προϋποθέσεις:
οι επαφές που υλοποιούν τις εφεδρικές πιέσεις πρέπει να αναφέρονται παράλληλα σε όλα τα inverter, έτσι ώστε σε όλα τα
•
inverter να φτάνει το ίδιο σήμα.
οι επαφές που υλοποιούν τις λειτουργίες F1, F3, F4 μπορούν να συνδεθούν είτε με ανεξάρτητες επαφές για κάθε inverter,
•
είτε με μία μόνο επαφή που γίνεται παράλληλα σε όλα τα inverter (η λειτουργία ενεργοποιείται μόνο στο inverter στο οποίο
φτάνει η εντολή).
Οι παράμετροι ρύθμισης των εισόδων Ι1, Ι2, Ι3, Ι4 συγκαταλέγονται στις ευαίσθητες ρυθμίσεις, επομένως η ρύθμιση μίας από αυτές
σε ένα οποιοδήποτε inverter επιφέρει την αυτόματη ευθυγράμμιση σε όλα τα inverter. Εφόσον η ρύθμιση των εισόδων επιλέγει, εκτός
από την επιλογή της λειτουργίας, και τον τύπο της πολικότητας της επαφής, αναγκαστικά η λειτουργία θα συσχετίζεται με τον ίδιο
τύπο επαφής σε όλα τα inverter. Για το λόγο που αναφέρεται, όταν χρησιμοποιούνται ανεξάρτητες επαφές για κάθε inverter (πιθανής
χρήσης για τις λειτουργίες F1, F3, F4), αυτές θα πρέπει να έχουν όλες την ίδια λογική για τις διάφορες εισόδους με το ίδιο όνομα.
δηλαδή, αναφορικά με μία ίδια είσοδο, είτε χρησιμοποιούνται για όλα τα inverter επαφές συνήθως ανοιχτές ή συνήθως κλειστές.
4.3 Παράμετροι που συνδέονται με τη λειτουργία multi inverter
Οι παράμετροι που εμφανίζονται σε μενού, στην λειτουργία multi inverter, μπορούν να ταξινομηθούν στις εξής τυπολογίες:
Παράμετροι μόνο ανάγνωσης
•
Παράμετροι με τοπική σημασία
•
Παράμετροι ρύθμισης συστήματος multi inverter
•
Ευαίσθητες παράμετροι
o
Παράμετροι με προαιρετική ευθυγράμμιση
o
4.3.1 Παράμετροι ενδιαφέροντος για το multi inverter
4.3.1.1 Παράμετροι με τοπική σημασία
Είναι παράμετροι που μπορούν να είναι διαφορετικές μεταξύ των inverter και σε ορισμένες περιπτώσεις είναι και απαραίτητο να είναι
διαφορετικές. Για αυτές τις παραμέτρους δεν είναι απαραίτητο να ευθυγραμμιστεί αυτόματα η διαμόρφωση μεταξύ των διαφόρων
inverter. Στην περίπτωση, για παράδειγμα, της χειροκίνητης ανάθεσης των διευθύνσεων, αυτές πρέπει υποχρεωτικά να είναι
διαφορετικές μεταξύ τους.
Κατάλογος των παραμέτρων με τοπική σημασία για το inverter:
 CT Αντίθεση
 FP Δοκιμαστική συχνότητα στη χειροκίνητη λειτουργία
 RT Φορά περιστροφής
 AD Διεύθυνση
 IC Εφεδρική διαμόρφωση
 RF Αποκατάσταση βλαβών και προειδοποιήσεων
4.3.1.2 Ευαίσθητες παράμετροι
Είναι οι παράμετροι που πρέπει απαραίτητα να είναι ευθυγραμμισμένες σε όλη την αλυσίδα, για λόγους ομοιομορφίας.
Κατάλογος ευαίσθητων παραμέτρων:
SP Πίεση του setpoint

P1 Εφεδρική πίεση εισόδου 1

P2 Εφεδρική πίεση εισόδου 2

P3 Εφεδρική πίεση εισόδου 3

P4 Εφεδρική πίεση εισόδου 4

FN Ονομαστική συχνότητα

RP Μείωση πίεσης για επανεκκίνηση

FI Αισθητήρας ροής

ΕΛΛΗΝΙΚΑ
και με τη σειρά τους διαιρούνται σε
