ATTENZIONE: usare solamente cavi forniti assieme all'inverter o come accessori di questo (non è un normale cavo di commercio).
4.2.2

Sensori

Per poter funzionare un gruppo di pressurizzazione necessita di almeno un sensore di pressione ed opzionalmente di uno o più

sensori di flusso.

Come sensori di pressione si possono usare sensori raziometrici 0-5V ed in questo caso se ne possono collegare uno per inverter,
oppure sensori in corrente 4-20mA e in questo caso se ne può collegare uno solo.
I sensori di flusso sono sempre opzionali e se ne possono collegare da 0 fino ad uno per inverter
4.2.2.1 Sensori di flusso
Il sensore di flusso va inserito sul collettore di mandata sul quale sono connesse tutte le pompe e la connessione elettrica può
essere fatta indifferentemente su uno qualunque degli inverter.
I sensori di flusso possono essere collegati secondo due tipologie:
un solo sensore
•
tanti sensori quanti sono gli inverter
•
L'impostazione viene fatta attraverso il parametro FI.
L'utilizzo di sensori multipli serve quando si vuole avere la certezza dell'erogazione del flusso da parte di ogni singola pompa ed
effettuare una protezione più mirata sulla marcia a secco. Per utilizzare più sensori di flusso è necessario impostare il parametro FI
su sensori multipli e collegare ogni sensore di flusso all'inverter che pilota la pompa sulla cui mandata si trova il sensore.
4.2.2.2

Gruppi con il solo sensore di pressione

Si possono realizzare gruppi di pressurizzazione senza l'utilizzo del sensore di flusso. In questo caso è necessario impostare la
frequenza di spegnimento delle pompe FZ come descritto nel 6.5.9.1.
Anche senza l'utilizzo del sensore di flusso la protezione contro la marcia a secco continua a funzionare.
4.2.2.3

Sensori di pressione

Il sensore o i sensori di pressione devono essere inseriti sul collettore di mandata. I sensori di pressione possono essere più di uno
se raziometrici (0-5V), ed uno solo se in corrente (4-20mA). Nel caso di sensori multipli la pressione letta sarà la media tra tutti quelli
presenti. Per utilizzare di più sensori di pressione raziometrici (0-5V) è sufficiente inserire i connettori negli appositi ingressi e non è
necessario impostare alcun parametro. Il numero dei sensori di pressione raziometrici (0-5V) installati può variare a piacere tra uno
ed il massimo numero di inverter presenti. Al contrario si può montare solo un sensore di pressione 4-20mA, riferirsi al paragrafo
2.2.3.1.
ITALIANO

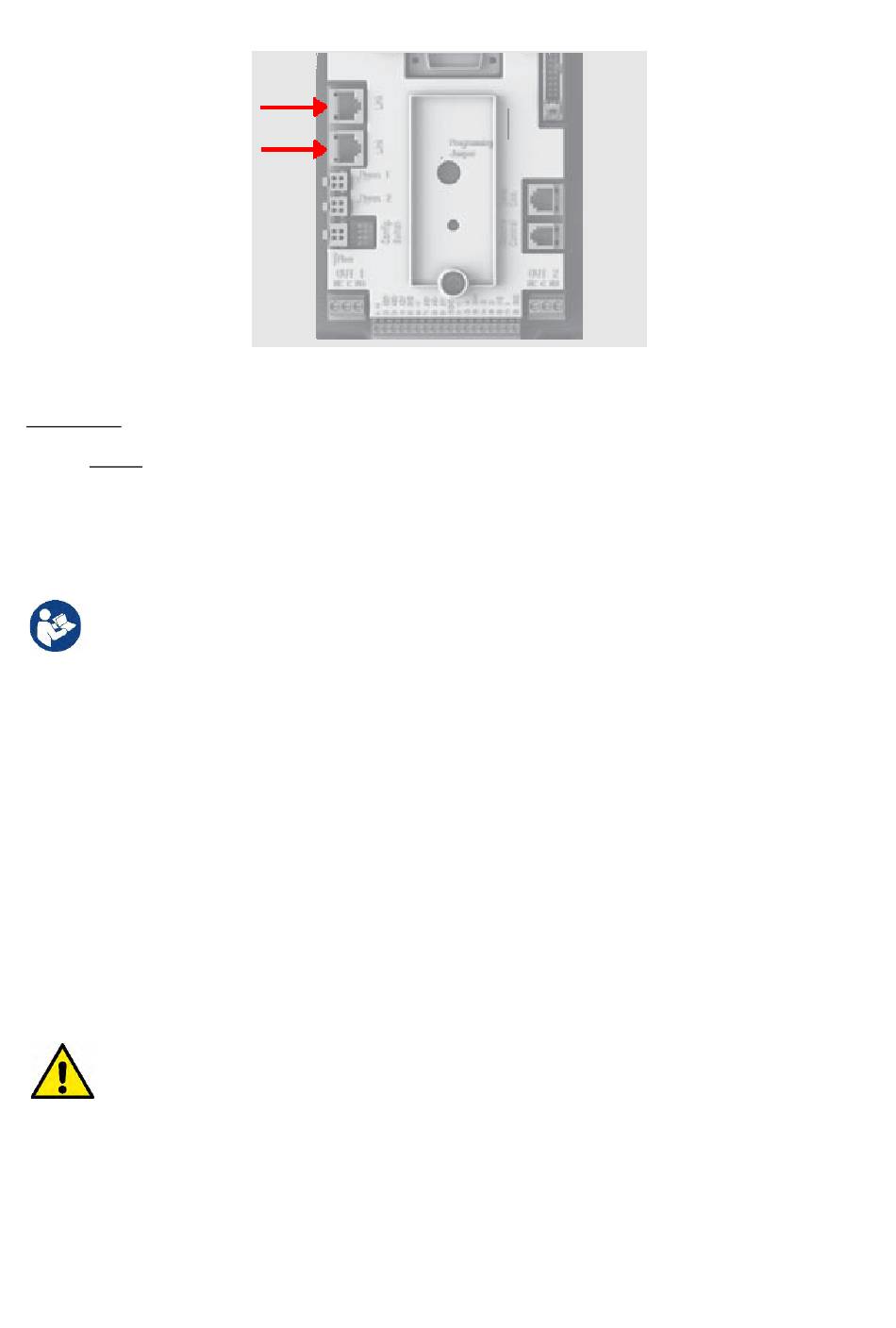

Figura 16: Connessione Link
