2.2

Aansluitingen

Alle elektrische aansluitingen zijn te bereiken door de schroef te verwijderen die op het deksel zit, zoals wordt weergegeven op
Afbeelding 3.
Alvorens installatie- of onderhoudswerkzaamheden te gaan verrichten, dient u de inverter los te koppelen van het
elektrische voedingsnet en minstens 15 minuten te wachten voordat u de interne delen aanraakt.
Verzeker u ervan dat de spanning en de frequentie, die vermeld zijn op het kenplaatje van de inverter,
overeenstemmen met die van de netvoeding.
2.2.1

Elektrische aansluitingen

Ter verbetering van de immuniteit tegen mogelijke storing die wordt uitgestraald naar andere apparatuur, wordt aanbevolen om voor
de voeding van de inverter een aparte elektrische leiding te gebruiken.
Het is de taak van de installateur te controleren of de elektrische voedingsinstallatie voorzien is van een doeltreffende aarding, in
overeenstemming met de geldende voorschriften.
LET OP: de lijnspanning kan veranderen wanneer de elektropomp wordt gestart
De spanning op de lijn kan schommelingen ondergaan, afhankelijk van andere op de lijn aangesloten inrichtingen en de kwaliteit van
de lijn zelf.
2.2.1.1 Aansluiting op de voedingslijn PWM 203 – 202 – 201
De aansluiting tussen de monofase voedingslijn en inverter moet plaatsvinden met een kabel met 3 geleiders (fase neutraal +
aarde). De kenmerken van de voeding moeten overeenstemmen met hetgeen is aangegeven in Tabel 1.
De ingangsklemmen worden onderscheiden door het opschrift LN en een pijl die in de richting van de klemmen wijst, zie Afbeelding
4.
De doorsnede, het type en de aanleg van de kabels voor de stroomvoorziening van de inverter moeten aan de van kracht zijnde
voorschriften voldoen. In Tabel 2 vindt u indicaties met betrekking tot de kabeldoorsnede die gebruikt moet worden. De tabel heeft
betrekking op kabels van PVC met geleiders (fase neutraal + aarde)en geeft de minimumdoorsnede aan die wordt aanbevolen op
NEDERLANDS

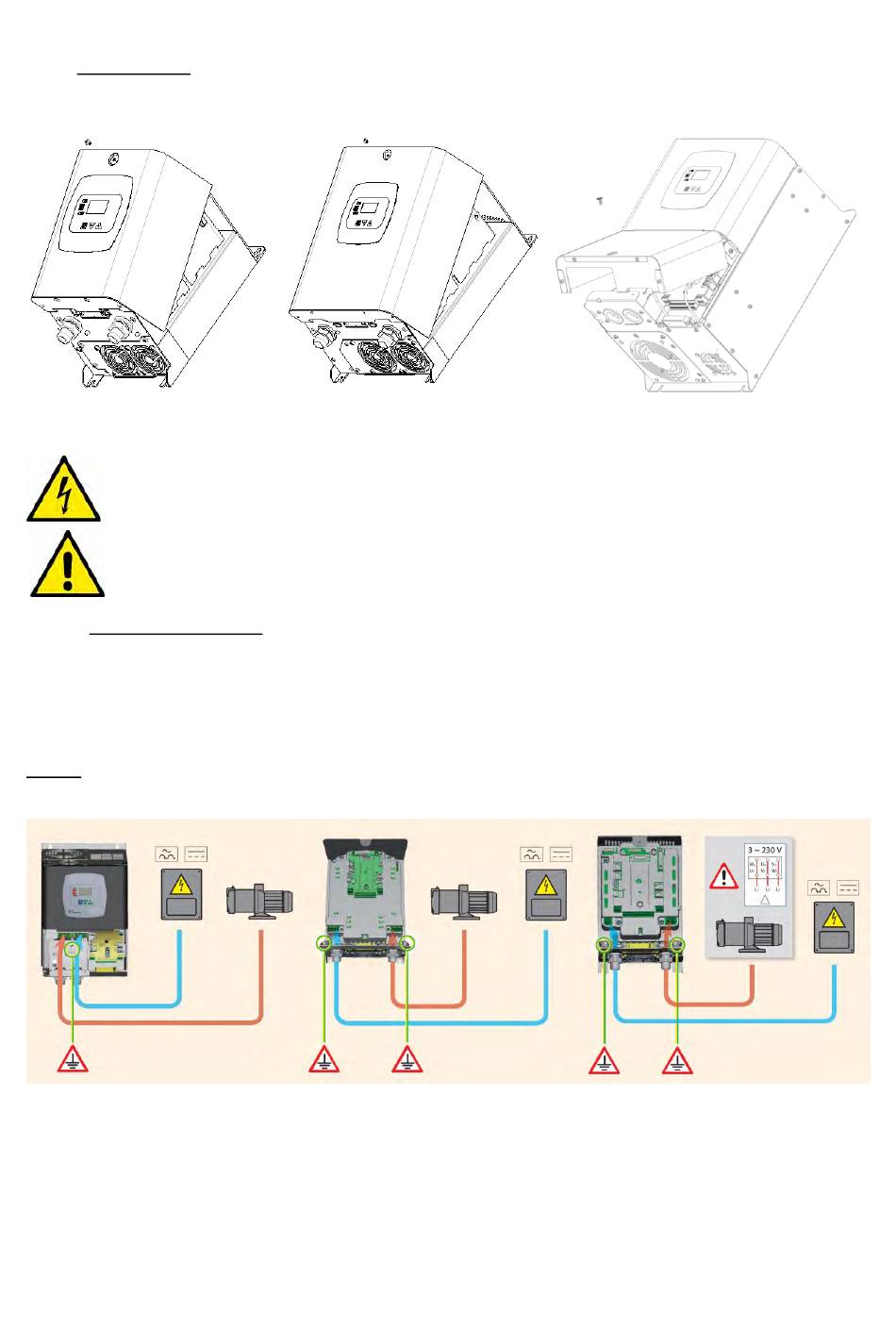

Afbeelding 3: Demontage van het deksel voor toegang tot de aansluitingen

Afbeelding 4: Elektrische aansluitingen

door de inverter.
