4 SISTEMUL MULTI INVERTOR

4.1 Introducere în sistemele multi invertor
Prin sistem multi invertor se înţelege un grup format dintr-o serie de pompe ale căror debituri pompate converg într-un colector
comun. Fiecare pompă din grup este conectată la propriul invertor şi invertoarele comunică între ele printr-o coexiune
corespunzătoare (Link).
Numărul maxim de elemente pompă-invertor care pot face parte din grup este de 8.
Sistemul multi invertor este utilizat în principal pentru:
Creşterea prestaţiilor hidraulice în comparaţie cu cea a unui singur invertor
•
Asigurarea continuităţii de funcţionare în cazul unei defecţiuni a unei pompe sau a unui invertor
•
Fracţionarea puterii maxime
•
4.2 Realizarea unei instalaţii multi invertor
Pompele, motoarele şi invertoarele care compun sistemul trebuie să fie egale între ele.. Instalaţia hidraulică trebuie realizată cât mai
simetric posibil pentru a obţine o încărcare hidraulică uniform distribuită pe toate pompele.
Toate pompele trebuie să fie conectate la un unic colector şi senzorul de debit trebuie instalat la ieşirea acestuia astfel încât să
poată citi debitul furnizat de întregul grup de pompe. În cazul utilizării de senzori multipli pentru debit, aceştia vor trebui instalaţi pe
debitul pompat de fiecare pompă.
Senzorul de presiune trebuie conectat la colectorul de ieşire. Dacă se utilizează mai mulţi senzori de presiune, aceştia vor trebui
instalaţi tot pe conector sau, în orice caz, pe tubul ce comunică cu acesta.
Dacă se utilizează mai mulţi senzori de presiune trebuie să se acorde atenţie ca pe tubul pe care sunt montate să nu fie
prezente valve de non retur între un senzor şi celălalt; în caz contrar pot fi citite presiuni diferite care au ca rezultat o
citire medie eronată şi o reglare anormală.
Pentru funcţionarea grupului de presurizare trebuie să fie egale pentru fiecare pereche de invertoare pompele:
Tipul de pompă şi de motor
•
Conectările hidraulice
•
Frecvenţa nominală
•
Frecvenţa minină
•
Frecvenţa maximă
•
Frecvenţa de oprire fără senzor de debit
•
4.2.1

Cablu de comunicare (Link)

Invertoarele comunică între ele şi propagă semnale de flux şi presiune (doar dacă se utilizează un senzor de presiune radiometric)
prin intermediul cablului de comunicare corespunzător
Cablul poate fi conectat la oricare din cei doi conectori individualizaţi prin inscripţia "Link" vezi Figura 16.
ROMÂNĂ

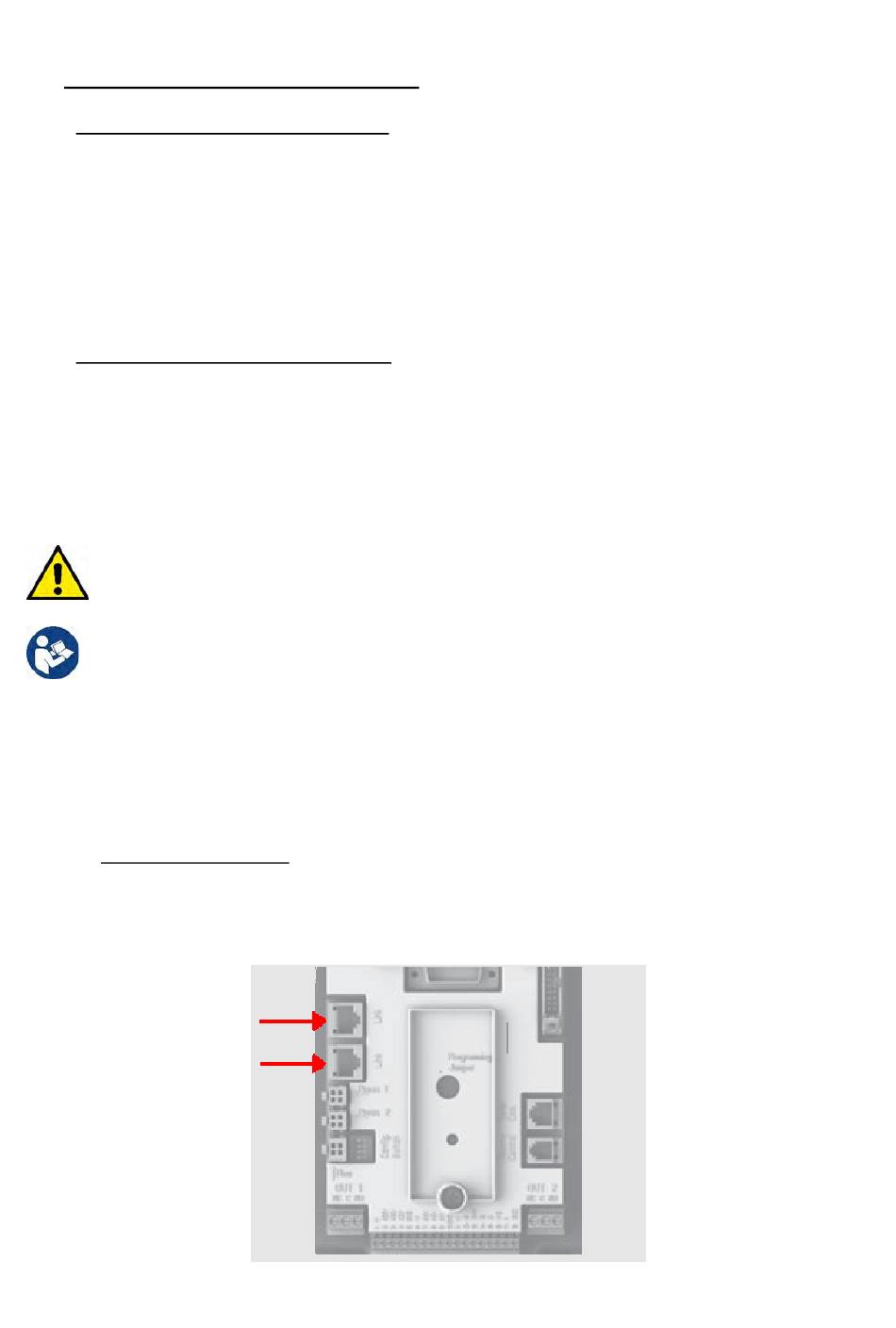

Figura 16: Conectarea Link
