Risque de corps étrangers dans la conduite : la présence de saleté à l'intérieur du fluide peut obstruer les canaux de
passage, bloquer le capteur de débit ou le capteur de pression et compromettre le fonctionnement correct du
système. Veiller à installer les capteurs de manière que ne puissent pas s'accumuler sur eux des quantités excessives de sédiments
ou des bulles d'air qui en compromettraient le fonctionnement. En présence d'un tuyau où pourraient transiter des corps étrangers il
peut être nécessaire d'installer un filtre spécial.
2.2.3
Connexion des capteurs
Les bornes pour la connexion des capteurs se trouvent dans la partie centrale et sont accessibles en enlevant la vis du couvercle de
protection voir Figure 3. Les capteurs doivent être connectés dans les entrées prévues à cet effet, identifiées par les sérigraphies
« Press » et « Flow » voir Figure 7.
FRANÇAIS

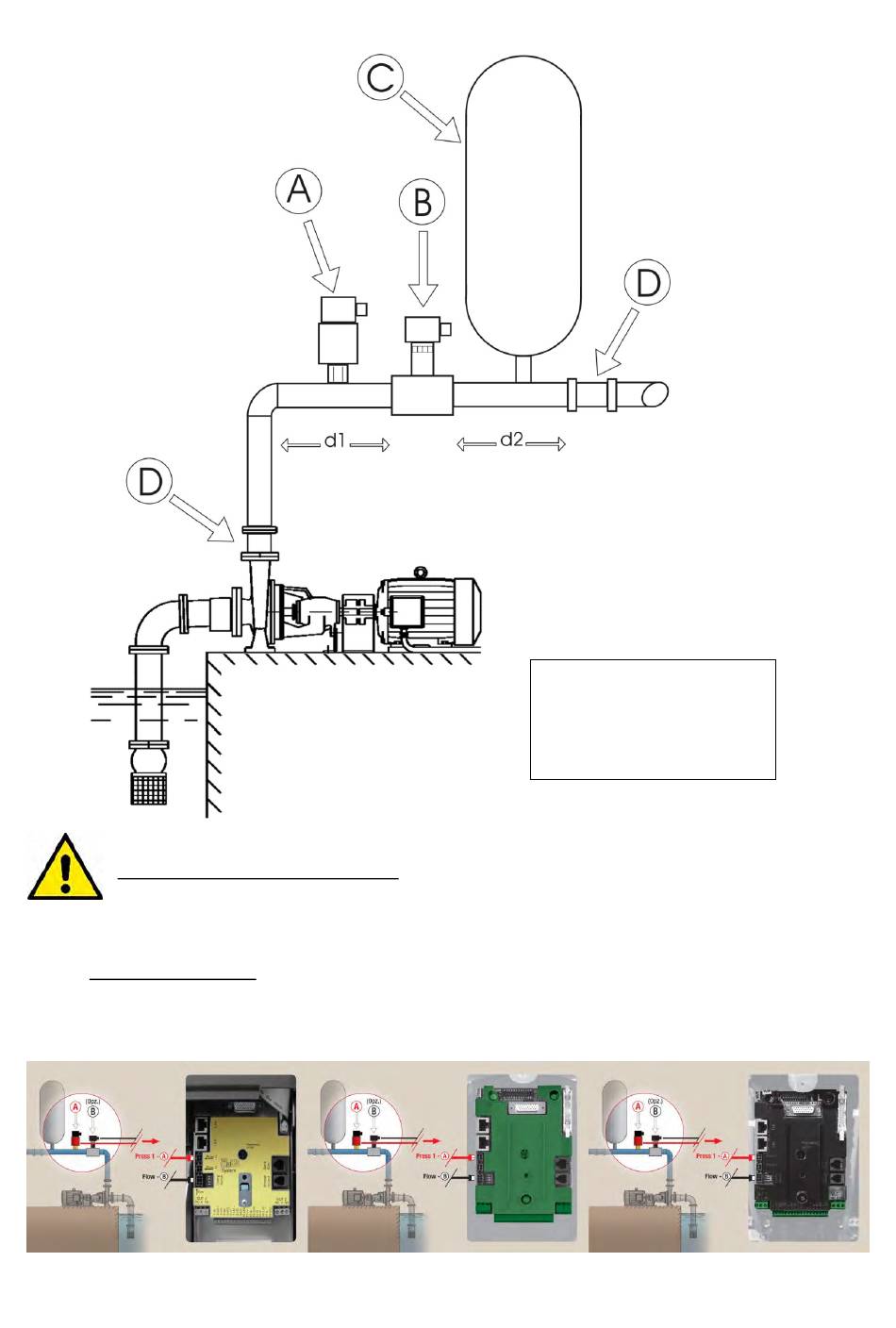

Figure 6: Installation hydraulique
Figure 7: Connexions capteurs
132
LÉGENDE
A
Capteur de pression
B
Capteur de débit
C
Vase d'expansion
D
Clapet antiretour
