Med hänvisning till exemplet i Fig. 11 och användning av standardvärden för ingångarna (I1 = 1; I2 = 3; I3 = 5; I4 = 10) erhålls:
När strömbrytaren slås till på I1 blockeras elpumpen och signaleras F1
•
(t.ex. I1 ansluten till en flottör, se kap. 6.6.13.2 Inställning av funktion med extern flottör).
När strömbrytaren slås till på I2 blir regleringstrycket P2
•
(se kap.. 6.6.13.3 Inställning av funktion för ingång för hjälptryck).
När strömbrytaren slås till på I3 blockeras elpumpen och signaleras F3
•
(se kap. 6.6.13.4 nställning av aktivering av systemet och återställning efter fel).
När strömbrytaren slås till på I4 blockeras elpumpen efter tiden T1 och signaleras F4
•
(se kap. 6.6.13.5 Inställning av avkänning av lågt tryck).
I exemplet i Fig. 11 visas anslutning med ren kontakt med intern spänning för styrning av ingångarna (naturligtvis behöver endast de
ingångar du vill användas). I händelse av en spänningskälla istället för en kontakt kan denna oavsett användas för att styra
ingångarna. Se bara till att inte använda klämmorna +V och GND och anslut spänningskällan till önskad ingång enligt angivna
märkdata i Tabell 7. Om det används en extern spänningskälla för att styra ingångarna måste hela kretsen vara skyddad med dubbel
isolering.
OBSERVERA: Ingångsparen I1/I2 och I3/I4 har en gemensam pol för varje par.

3 TANGENTBORD OCH DISPLAY

Gränssnittet med apparaten består av en OLED display 64 x 128 med gula tecken mot svart bakgrund och fyra knappar MODE,
SET, + och -. Se Fig. 12. Displayen visar inverterparametrarna och -statusen med funktionsbeskrivning av de olika parametrarna.
Knappfunktionerna beskrivs i Tabell 9.
Med knappen MODE går det att gå till nästa post inom samma meny. Tryck på knappen i minst 1 sekund för
att hoppa till föregående post i menyn.
Med knappen SET går det att gå ur aktuell meny.
Minskar aktuell parameter (om det är en icke-skrivskyddad parameter).
Ökar aktuell parameter (om det är en icke-skrivskyddad parameter).
SVENSKA

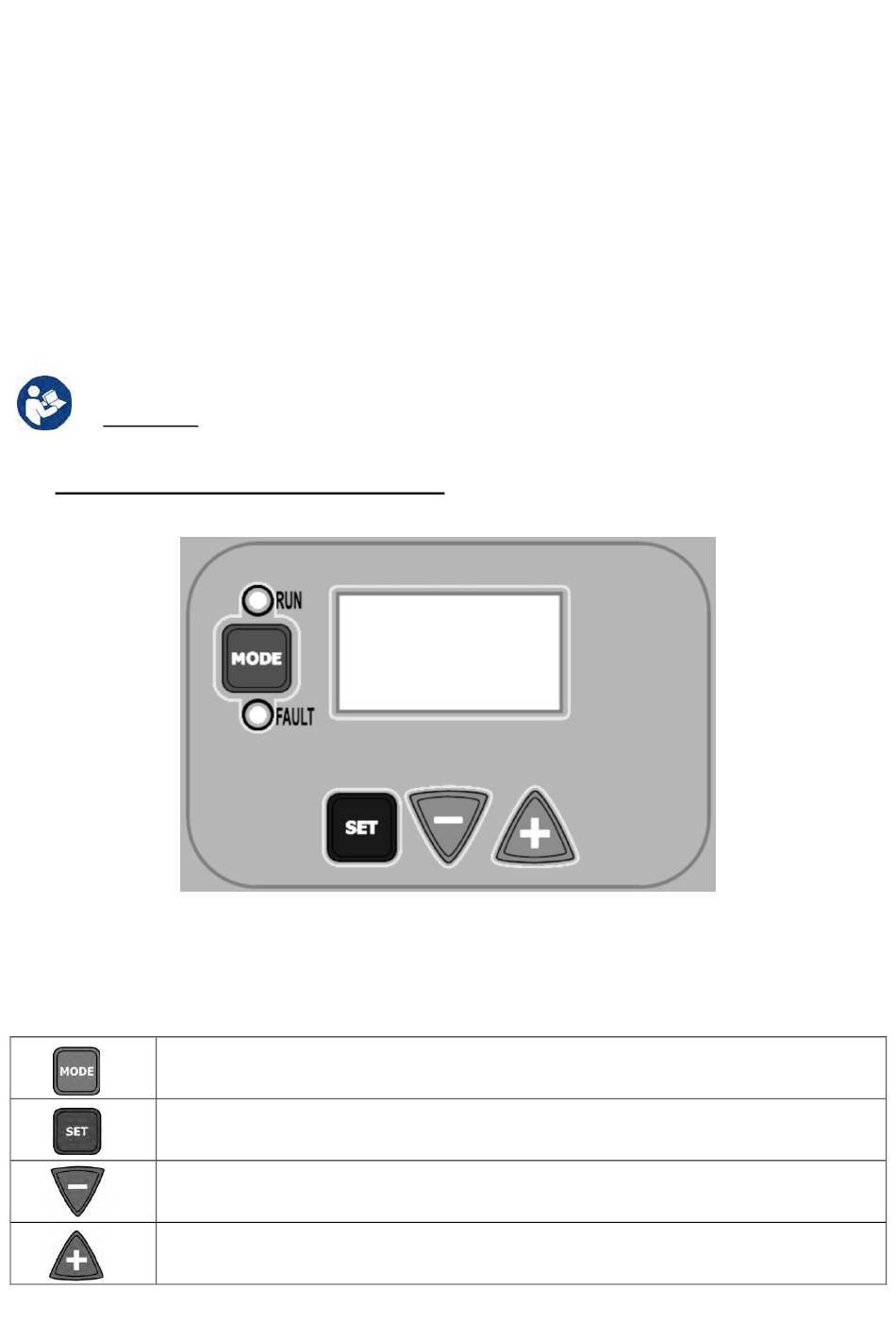

Fig. 12: Gränssnittets utseende
Tabell 9: Knappfunktioner
