Para poder utilizar el sensor de presión de corriente, hay que configurar con el programa el parámetro PR menú instalador, consulte
el apartado 6.5.7.
Conexión multi inverter:
Se pueden realizar sistemas multi inverter con un solo sensor de presión de corriente 4-20mA, pero es necesario cablear el sensor
en todos los inverters. Para conectar los inverters utilice obligatoriamente el cable blindado (trenza + 2 hilos).
Las operaciones que se deben realizar son las siguientes:
Conecte las puestas a tierra de todos los inverters.
•
Conecte el borne 18 de J5 (GND) de todos los inverters de la cadena (utilice la trenza del cable blindado).
•
Conecte el borne 1 de J5 (V+) de todos los inverters de la cadena (utilice el cable blindado).
•
Conecte el sensor de presión al primer inverter de la cadena.
•
hilo marrón (IN +) en el borne 11 de J5
o
hilo verde (OUT -) en el borne 7 de J5
o
Conecte el conector 8 de J5 del 1.
•
inverters de la cadena (utilice un cable blindado).
ESPAÑOL

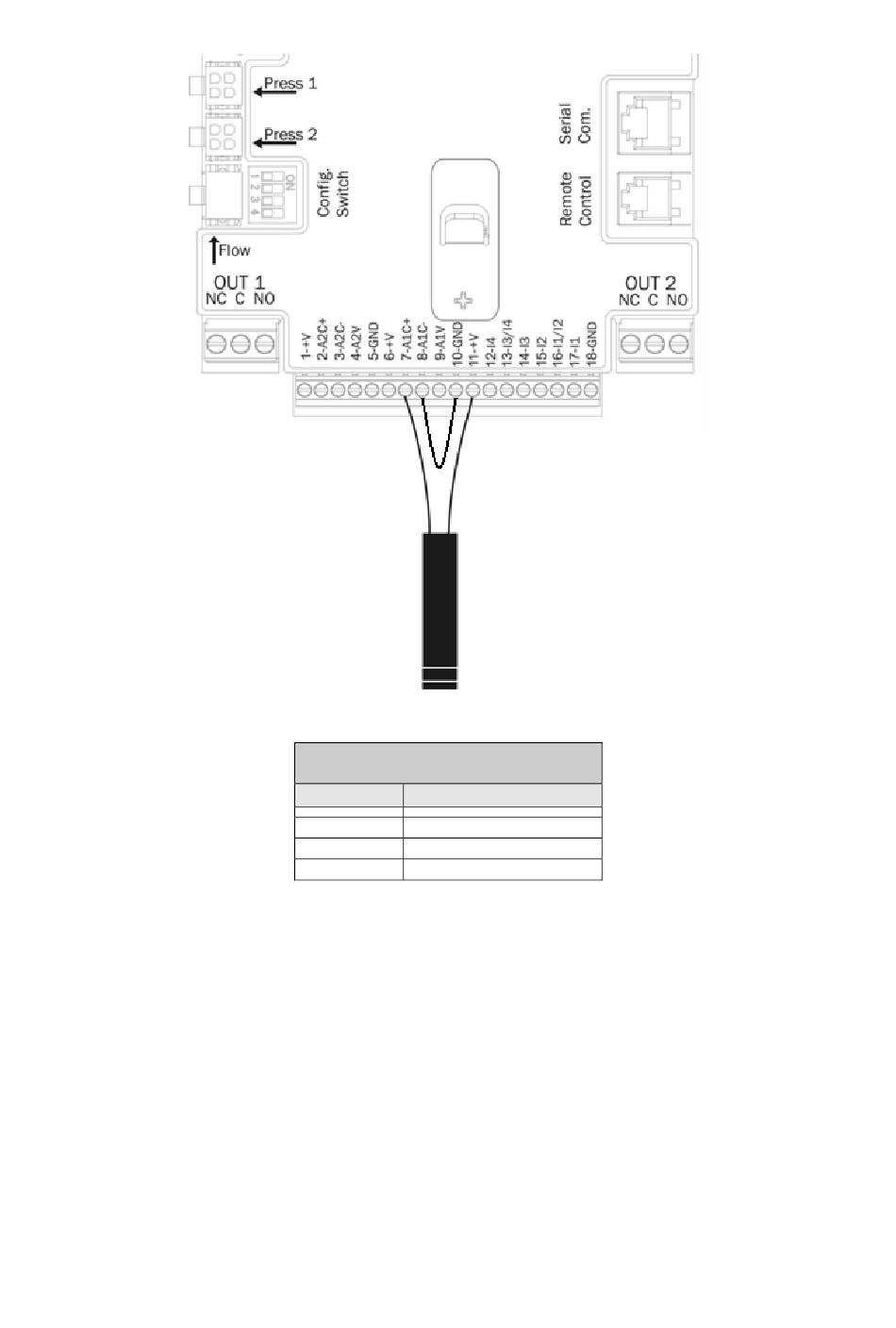

Figura 8: Conexión del sensor de presión 4 - 20 mA
Conexiones del sensor 4 –– 20mA
Sistema con un inverter
Borne Cable a conectar
7 Verde (OUT -)
8 -10 Puente de conexión
11 Marrón (IN +)
Tabla 5: Conexión del sensor de presión 4 - 20 mA
inverter al conector 7 de J5 del 2.° inverter. Repita la operación para todos los
er
