4.2.1 Câble de communication (Link)
Les convertisseurs communiquent entre eux et propagent les signaux de débit et de pression (seulement si on utilise un capteur de
pression ratiométrique) à travers le câble de connexion.
Le câble peut être connecté indifféremment à l'un des deux connecteurs indiqués par la sérigraphie « Link » voir Figure 16.
ATTENTION : utiliser exclusivement les câbles fournis avec le convertisseur ou comme accessoires de ce dernier (ce n'est pas un
câble du commerce).
4.2.2

Capteurs

Pour pouvoir fonctionner un groupe de surpression a besoin d'au moins un capteur de pression et en option d'un ou de plusieurs
capteurs de débit.
Comme capteurs de pression on peut utiliser des capteurs ratiométriques 0-5 V et dans ce cas on peut en connecter un par
convertisseur, ou des capteurs en boucle de courant 4-20 mA et dans ce cas on ne peut en connecter qu'un seul.
Les capteurs de débit sont toujours en option et on peut en connecter de 0 jusqu'à un par convertisseur.
4.2.2.1 Capteurs de débit
Le capteur de débit doit être monté sur le collecteur de refoulement auquel sont raccordées toutes les pompes et la connexion
électrique peut être faite indifféremment sur l'un des convertisseurs quelconques.
Les capteurs de débit peuvent être connectés suivant deux typologies :
un seul capteur
•
autant de capteurs qu'il y a de convertisseurs
•
La configuration s'effectue à travers le paramètre FI.
L'utilisation de capteurs multiples sert quand on veut avoir la certitude du débit de la part de chaque pompe et pour obtenir une
protection plus ciblée contre la marche à sec. Pour utiliser plusieurs capteurs de débit, il faut configurer le paramètre FI sur capteurs
multiples et connecter chaque capteur de débit au convertisseur qui pilote la pompe sur le refoulement duquel se trouve le capteur.
4.2.2.2

Groupes avec uniquement le capteur de pression

On peut réaliser des groupes de surpression sans utiliser le capteur de débit. Dans ce cas il faut configurer la fréquence d'arrêt des
pompes FZ comme décrit dans 6.5.9.1
Même sans l'utilisation du capteur de débit la protection contre la marche à sec continue à fonctionner.
FRANÇAIS

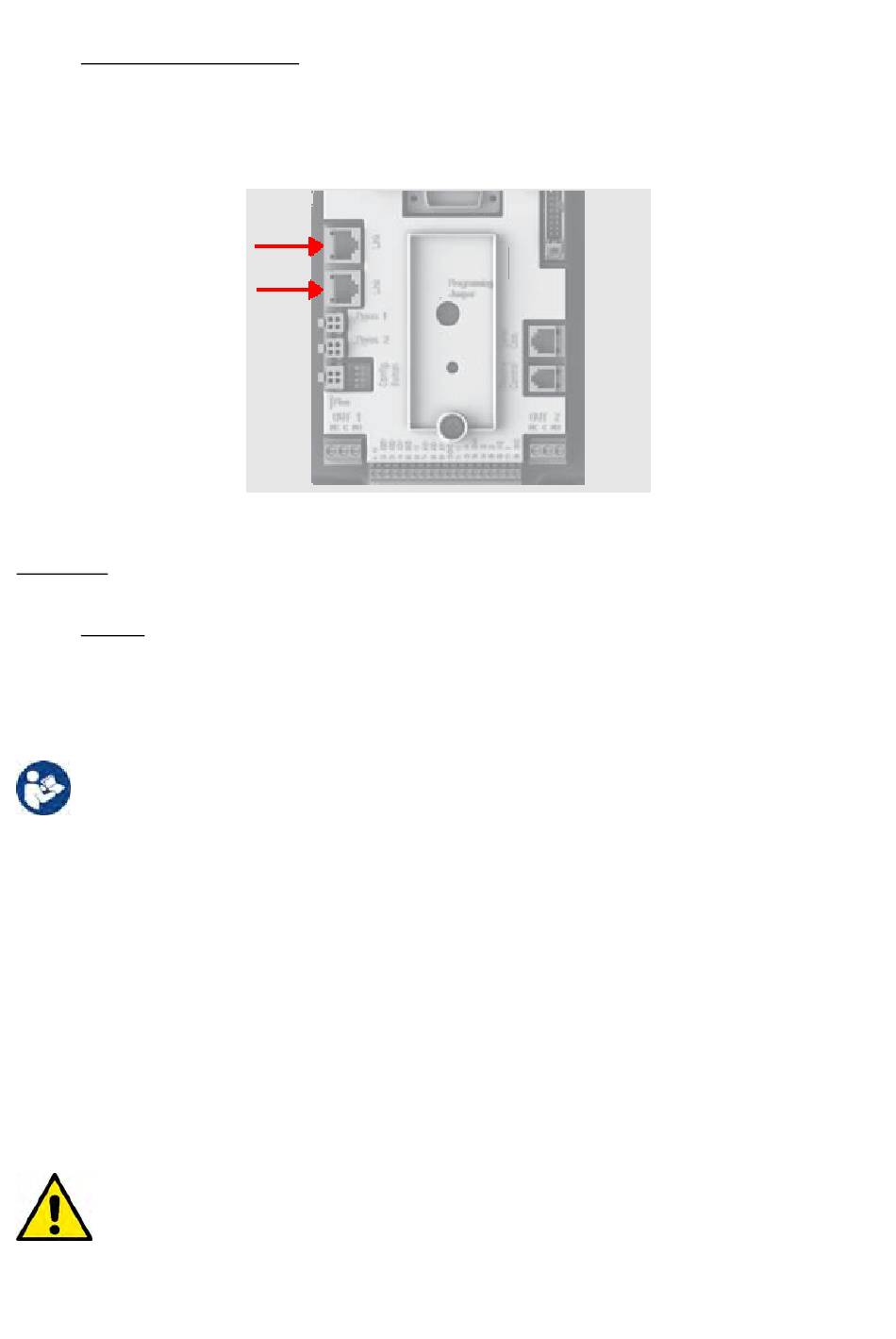

Figure 16: Connexion Link
