Anslutningar; Elanslutning - DAB PWM 203 Installations- Und Wartungsanleitungen

2.2

Anslutningar

Ta bort skruven på locket för att komma åt alla elanslutningar. Se Fig. 3.
Frånkoppla invertern från eltillförseln före samtliga installations- och underhållsmoment och vänta minst 15 minuter
innan du tar i de invändiga delarna.
Kontrollera att märkspänning och -frekvens för invertern överensstämmer med nätanslutningens märkdata.
2.2.1

Elanslutning

Det rekommenderas att använda en separat elledning till invertern för att hindra att ev. brus sprids till andra apparater.
Det åligger installatören att försäkra sig om att elnätet är utrustat med ett fungerande jordningssystem i enlighet med gällande
standarder.
OBSERVERA: Matningsspänningen kan ändras när elpumpen startas av invertern.
Matningsspänningen kan variera p.g.a. andra apparater som är anslutna och p.g.a. kvaliteten på elnätet.
2.2.1.1 Anslutning till elnätet PWM 203 – 202 – 201
Anslutningen mellan enfaselnätet och invertern ska utföras med en kabel med fyra tre ledare (fas + nolla + jord). Nätanslutningens
märkdata ska vara i enlighet med Tabell 1.
Ingångsklämmorna är märkta med texten LN och av en pil som pekar in mot klämmorna. Se Fig. 4.
Kabeltvärsnittet, -typen och -dragningen för matning av invertern ska väljas i enlighet med gällande standarder. Tabell 2 anger vilket
kabeltvärsnitt som ska användas. Tabellen avser kablar i PVC med tre ledare (fas + nolla + jord) anger rekommenderat min. tvärsnitt
i förhållande till ström och kabellängd.
SVENSKA

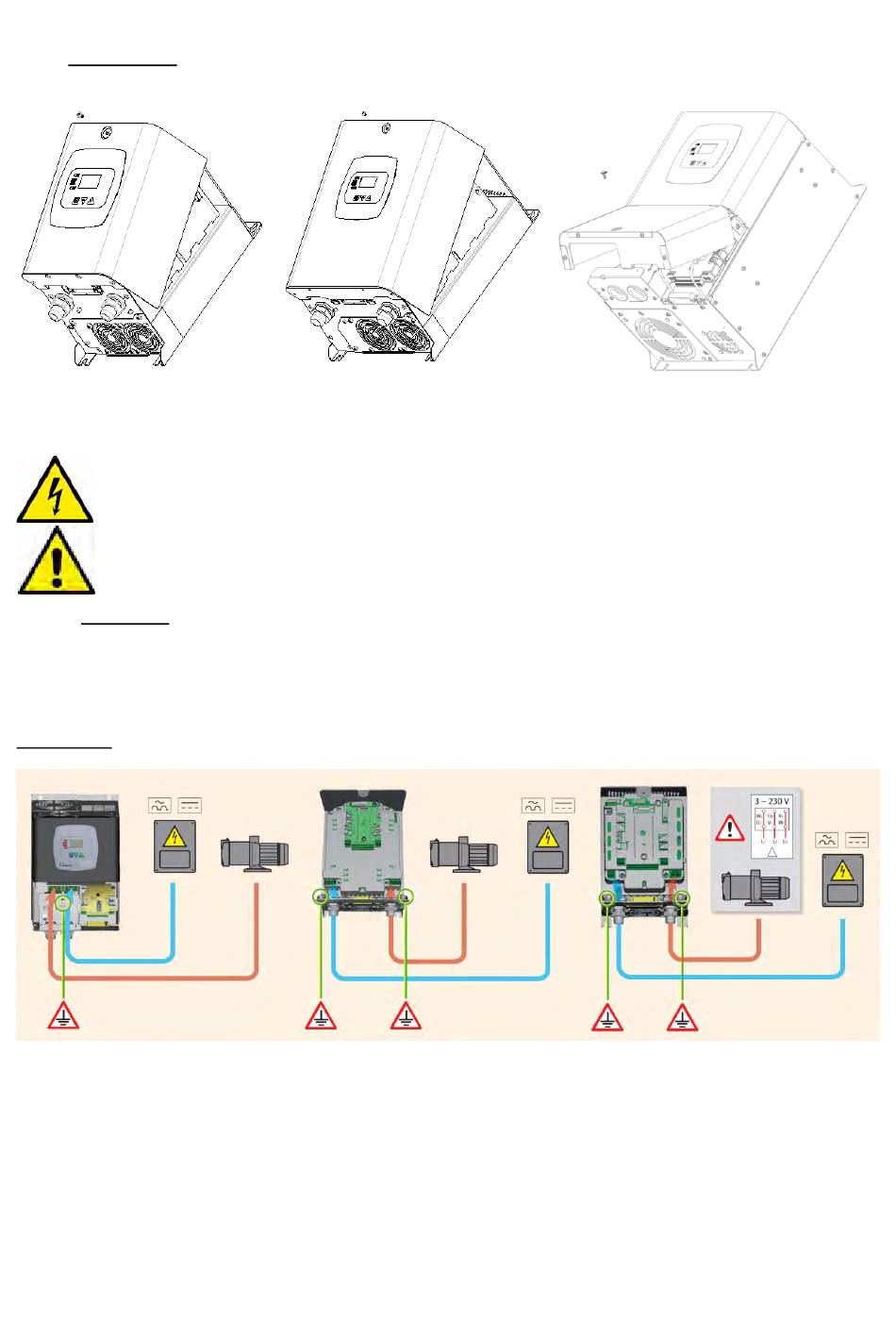

Fig. 3: Demontering av locket för åtkomst till anslutningarna
Fig. 4: Elanslutning
