Stromrichter-Schnittstellen

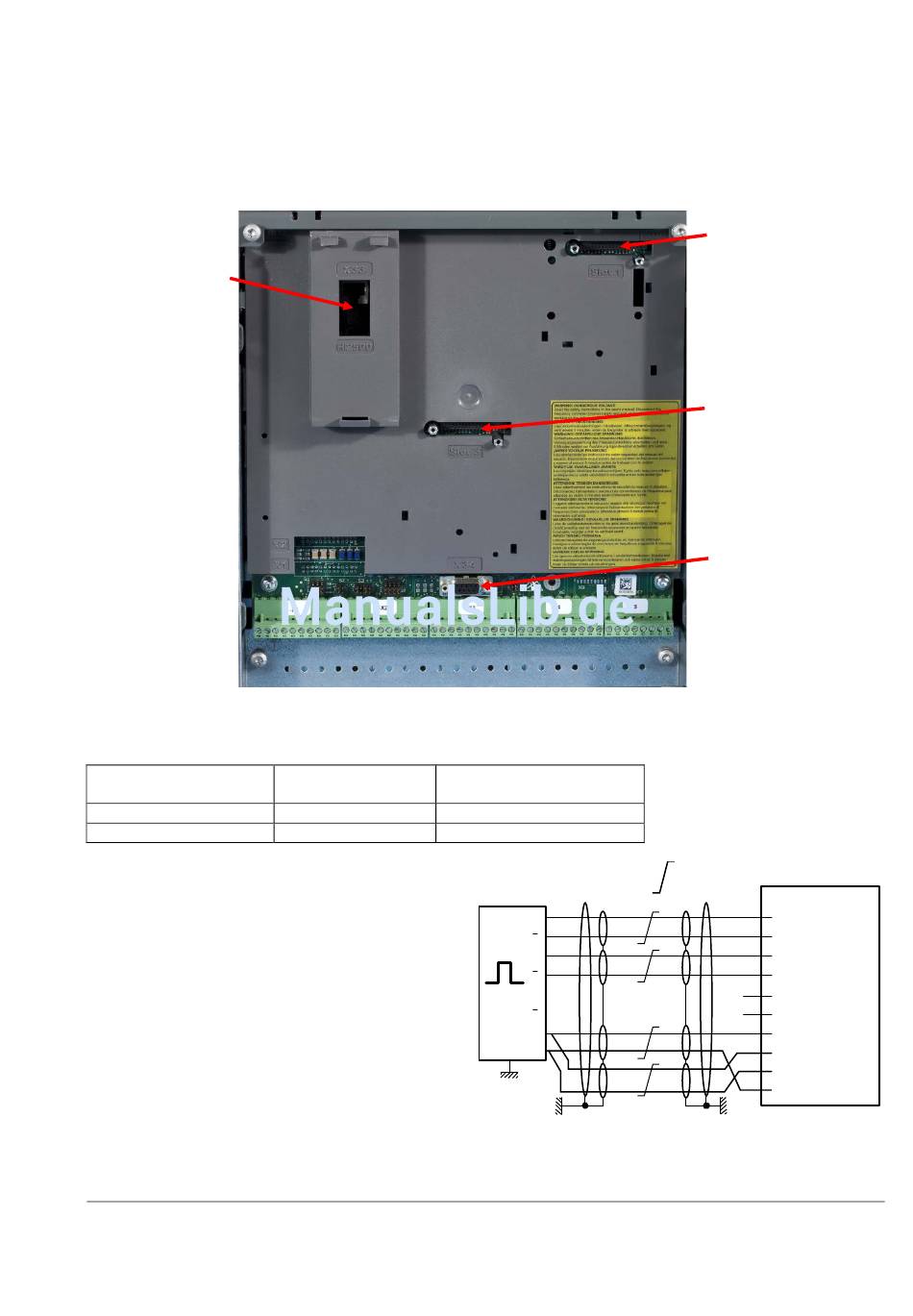

Anordnung der R-Erweiterung und der Schnittstellenmodule
Die Schrauben anziehen, um die Erweiterungsmodule zu befestigen.
X33:
DCS Bedienpanel l
Impulsgeberanschluss
Spannungsversorgung für Impulsgeber
Auf der SDCS-CON-F wird mit Brücke S4 als Versorgungsspannung entweder 5 V oder 24 V eingestellt.
Impulsgeberversorgung
5 V
24 V
Die Drehrichtungsrückführung verwenden, wenn der
Spannungspegel eines Differenz-Impulsgebers nur
5 V beträgt.
Inbetriebnahmehinweis:
Wenn die für den Stromrichter gemessene
Drehrichtung falsch ist oder nicht der gemessenen
EMK-Geschwindigkeit entspricht, wird evtl. während
des Anlaufs die Fehlermeldung F522 SpeedFb
angezeigt. Dies kann durch Tauschen der
Feldanschlüsse F1 und F2 oder Tauschen der Kanäle
A+ und A- behoben werden.
Einstecken der
Hardware-Konfiguration
Brücke S4
10 - 11
mit Sense Regelung
11 - 12
ohne Sense Regelung
3ADW000379R0503 DCS550 Handbuch d e
mit Differenzeingängen
A
A
B
B
Z
Z
+U
0V
X9:
Slot 1 für Feldbusse
oder E/A-Erweiterung
X11:
Slot 3 für E/A-
Erweiterung
X34:
DriveWindow Light
= paarweise
verdrillt
IOB-3
X3:1
ChA+
X3:2
ChA-
X3:3
ChB+
ChB-
X3:4
ChZ+
X3:5
ChZ-
X3:6
GND
X3:7
X3:8
Sense +5 V
X3:9
Sense GND
X3:10
+5 V oder +24 V
SF_CON-F_001_a.ai
Elektrische Installation
39
