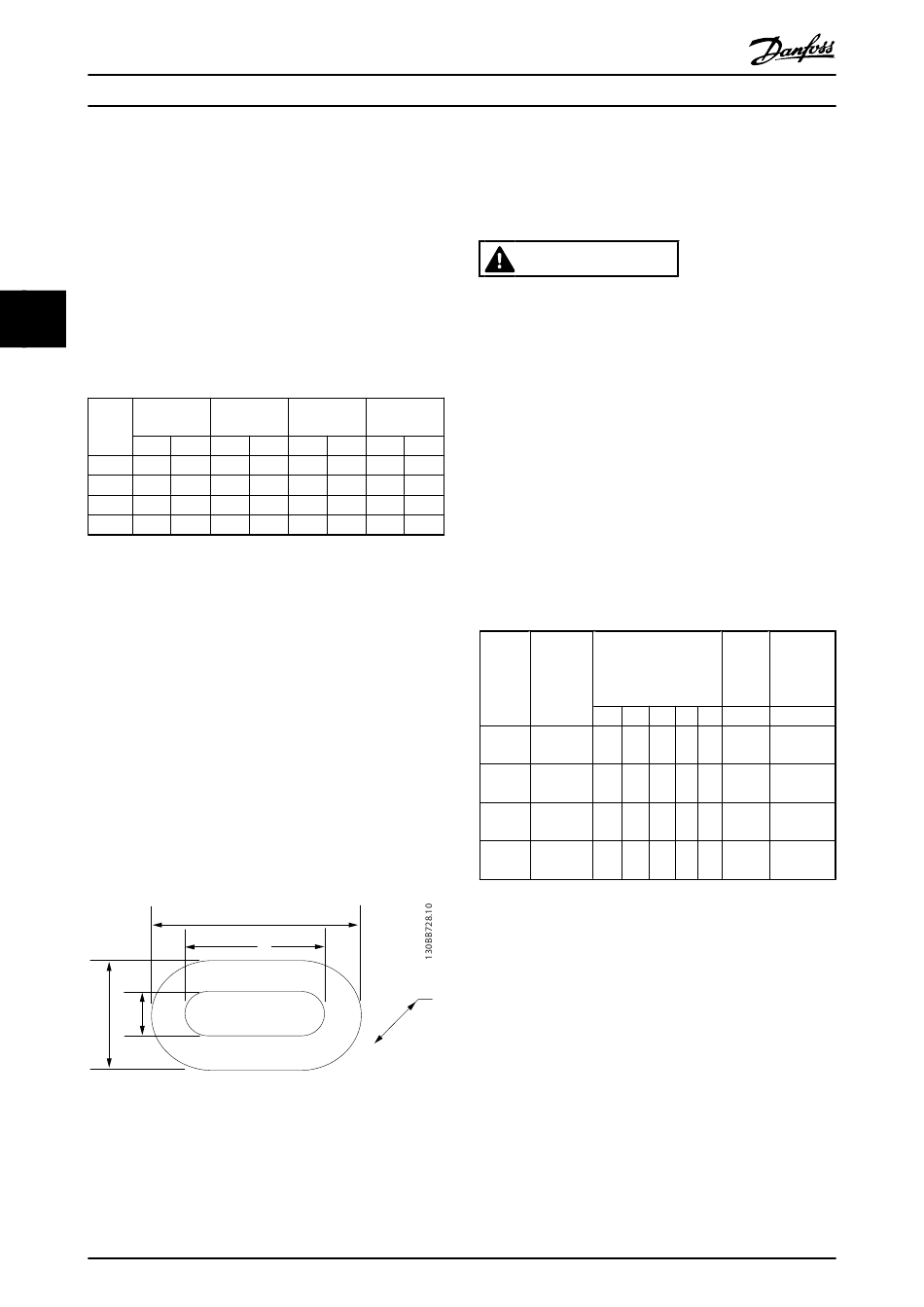

Auswahl von Ausgangsfiltern
4.1.2 Auswahl der HF-CM-Kerne
Die Kerne können an den Ausgangsklemmen (U, V, W) des
Frequenzumrichters oder im Motorklemmenkasten montiert
werden.
Bei Montage an den Klemmen des Frequenzumrichters
reduziert der HF-CM-Kernsatz die Lagerbelastung sowie
4
4
hochfrequente elektromagnetische Interferenzen durch das
Motorkabel. Die Kernzahl ist abhängig von der Motorka-
bellänge und der Spannung des Frequenzumrichters. Hierzu
finden Sie unten eine Auswahltabelle.
Kabell
Baugrößen A
änge
und B
[m]
T5
50
2
100
4
150
4
300
4
Bei Montage am Klemmenschutzkasten des Frequenzum-
richters reduziert der HF-CM-Kernsatz nur die
Lagerbelastung. Die hochfrequenten elektromagnetischen
Interferenzen durch das Motorkabel werden dadurch nicht
beeinflusst. Unabhängig von der Motorkabellänge reichen in
der Regel zwei Kerne aus.
Danfoss liefert Sätze mit jeweils zwei HF-CM-Kernen. Die
Kerne weisen eine Ovalform auf und können sehr leicht
montiert werden. Es stehen vier Größen zur Verfügung: für
die Baugrößen A und B, für die Baugröße C, für die Baugröße
D und für die Baugrößen E und F. Bei den Frequenzum-
richtern der Baugröße F ist ein Kernsatz an allen
Wechselrichtermodulklemmen zu installieren. Die
mechanische Befestigung erfolgt mit Kabelbindestreifen. Für
die mechanische Befestigung gelten keine speziellen
Anforderungen.
H
h
Bei Normalbetrieb liegt die Temperatur unter 70 °C. Bei einer
Sättigung der Kerne können diese sehr heiß bei
Temperaturen über 70 °C werden. Zur Vermeidung einer
Sättigung muss daher die richtige Kernanzahl unbedingt
beachtet werden. Eine Sättigung kann auftreten, wenn das
Motorkabel zu lang ist bzw. parallele Motorkabel oder für
18
Baugröße C
Baugröße D
T7
T5
T7
T5
T7
4
2
2
2
4
4
2
4
4
4
6
4
4
4
4
6
4
4
4
6
W
w
MG.90.N4.03 - VLT
Projektierungshandbuch für Ausgangsfilter
Frequenzumrichter ungeeignete hochkapazitive Motorkabel
verwendet werden. Motorkabel mit sektorförmigen Kernen
dürfen unter keinen Umständen verwendet werden.
Verwenden Sie stattdessen Kabel mit rundförmigen Kernen.
VORSICHT
Achten Sie bei der Inbetriebnahme auf die Kerntemperatur.
Temperaturen über 70 °C sind Anzeichen einer Kernsät-
tigung. In diesem Fall sind weitere Kerne zu installieren. Ein
Fortbestehen der Kernsättigung bedeutet, dass der
kapazitive Kabelwiderstand zu hoch ist. Folgende Ursachen
kommen hierfür in Frage: Das Kabel ist zu lang, es wurden zu
viele parallele Kabel verwendet, es wurde ein hochkapa-
Baugrößen E
zitives Kabel verwendet.
+ F
T5
T7
Anwendungen mit parallelen Kabeln
2
2
Bei Nutzung von parallelen Kabeln muss die Gesamtka-
2
4
bellänge berücksichtigt werden. Bei Nutzung von 2 Kabeln á
4
4
100 m ist eine Gesamtlänge von 200 m zugrunde zu legen.
4
4
Bei Parallelbetrieb mehrerer Motoren ist ein separater
Kernsatz bei jedem Motor zu montieren.
In nachstehender Tabelle finden Sie die Bestellnummern für
die Kernsätze (2 Kerne pro Packung).
VLT-
Baugrö
ße
A und B 130B3257 60
C
B
E und F 130B3260 305 249 147 95 37 4,55
d
®
ist ein eingetragenes Warenzeichen von Danfoss
Danfoss
Kernabmessungen
Teilenr.
[mm]
W
w
H
h
d
43
40
25 22 0,25
130B3258 102 69
61
28 37 1,6
130B3259 189 143 126 80 37 2,45
Gewich
Abmessun
t
gen
Verpackun
g
[kg]
[mm]
130x100x
70
190x100x
70
235x190x
140
290x260x
110
