5. Yêu cầu lắp đặt
NGUY HIỂM
Điện giật
Tử vong hoặc thương tật cá nhân nghiêm trọng
‐
Trước khi bắt đầu thao tác với bơm, hãy ngắt nguồn
cấp điện.
‐
Bảo đảm rằng điện nguồn không bị đóng vào một
cách bất ngờ.
CẢNH BÁO
Dập bàn chân
Tử vong hoặc thương tật cá nhân nghiêm trọng
‐
Khi nâng bơm ra khỏi hộp, sử dụng thiết bị nâng được
phê duyệt cho trọng lượng của sản phẩm.
‐
Mang thiết bị bảo hộ cá nhân.
CẢNH BÁO
Dập nát tay
Tử vong hoặc thương tật cá nhân nghiêm trọng
‐
Khi nâng bơm ra khỏi hộp, sử dụng thiết bị nâng được
phê duyệt cho trọng lượng của sản phẩm.
‐
Mang thiết bị bảo hộ cá nhân.
Bắt buộc phải sử dụng bộ lọc sóng hình sin khi vận hành
bộ bơm SPE.
Grundfos khuyên nên lắp một ống dài 30 cm vào máy
bơm để thuận tiện cho việc xử lý máy bơm trong quá trình
lắp đặt.
Xử lý động cơ
5.1 Kiểm tra chất lỏng động cơ
Các động cơ được bơm đầy một chất lỏng không độc hại được
FDA phê duyệt tại nhà máy, có khả năng chống đóng băng ở -20
°C.
Kiểm tra mực chất lỏng của động cơ và châm thêm cho
đầy nếu cần. Sử dụng nước máy.
Nếu cần bảo vệ khỏi hiện tượng đóng băng, phải sử dụng
loại chất lỏng đặc biệt của Grundfos để châm vào động
cơ. Nếu không, có thể sử dụng nước máy để nạp lại; tuy
nhiên phải nạp lại chất lỏng như được mô tả dưới đây.
5.1.1 Động cơ Grundfos MS4000 và MS402
Lỗ để châm chất lỏng vào động cơ được đặt ở các vị trí như sau:
• MS4000: ở phía bên của động cơ gần phía trên
• MS402: ở dưới đáy của động cơ.

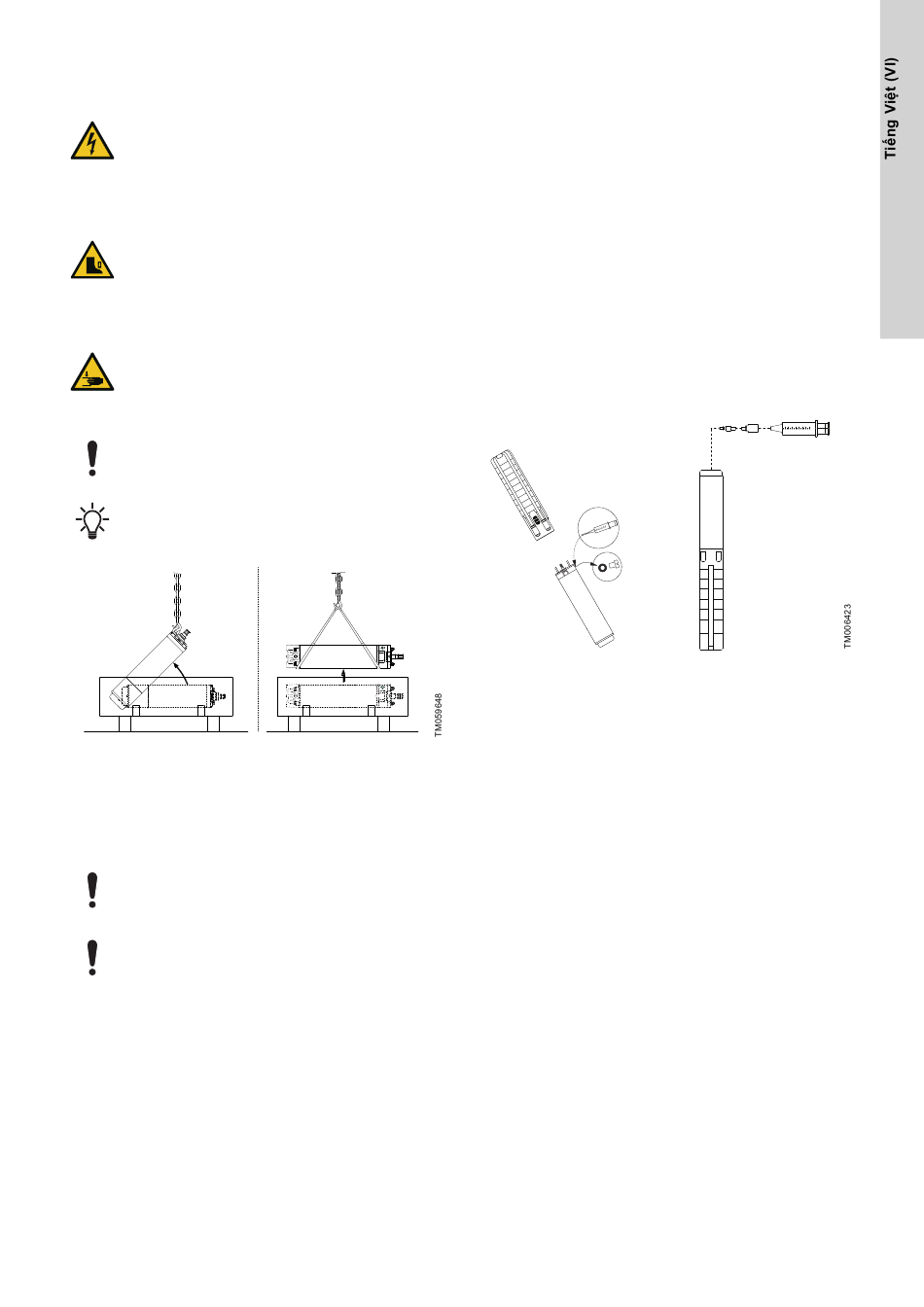

1. Định vị bơm chìm như mô tả ở hình Vị trí động cơ trong khi nạp
- MS4000 và MS402. Ốc lỗ châm phải ở điểm cao nhất của
động cơ.
2. Tháo vít ra khỏi lỗ nạp.
3. Phun chất lỏng vào động cơ bằng xilanh nạp cho đến khi chất
lỏng chảy ngược vào lỗ châm. Xem hình Vị trí động cơ trong khi
nạp - MS4000 và MS402.
4. Đặt ốc vào lỗ châm và siết chặt trước khi thay vị trí của máy
bơm.
Lực xiết
• MS4000: 3,0 Nm.
• MS402: 2,0 Nm
Bơm chìm giờ đây đã sẵn sàng để lắp đặt.
MS4000
Vị trí động cơ trong khi nạp - MS4000 và MS402
5.1.2 Động cơ Grundfos MS6000
• Nếu động cơ được giao từ kho, phải kiểm tra mức chất lỏng
trước khi động cơ được lắp đặt. Xem hình Vị trí động cơ trong
khi nạp - MS6000.
• Trong trường hợp bảo dưỡng, phải kiểm tra mức chất lỏng.
Xem hình Vị trí động cơ trong khi nạp - MS6000.
Quy trình nạp:
Lỗ châm chất lỏng vào động cơ được đặt trên đỉnh động cơ.
1. Đặt động cơ chìm như trong hình Vị trí động cơ trong khi nạp -
MS6000. Ốc lỗ châm phải ở điểm cao nhất của động cơ.
2. Tháo vít ra khỏi lỗ nạp.
3. Bơm chất lỏng vào động cơ bằng ống bơm nạp (hình Vị trí động
cơ trong khi nạp - MS6000) cho đến khi chất lỏng chảy ra khỏi
lỗ nạp.
4. Đặt lại ốc vít trong lỗ nạp và siết chặt một cách chắc chắn trước
khi thay đổi vị trí của động cơ.
Lực xiết: 3,0 Nm.
Các động cơ chìm bây giờ đã sẵn sàng để lắp đặt.
MS402
