5.4.1 Τύπος ταχύτητας υγρού
Q x 353
V =
2
D
3
Q Παροχή
m /h
D mm Διάμετρος χιτωνίου ή διάμετρος γεώτρησης
d mm Διάμετρος αντλίας
Για τους κινητήρες MMS6 (μόνο περιελίξεις από PVC) των
37 kW, MMS8000 των 110 kW και MMS10000 των 170
kW, η μέγιστη θερμοκρασία υγρού είναι 5 °C μικρότερη
από τις τιμές που αναφέρονται στον παραπάνω πίνακα.
Για τους κινητήρες MMS10000 των 190 kW,
MMS12000/50 Hz και MMS12000/60 Hz των 220-250 kW,
η θερμοκρασία είναι 10 °C μικρότερη.
5.5 Σύνδεση σωλήνα
Εάν υπάρχει πιθανότητα μετάδοσης θορύβου στο κτίριο διαμέσου
των σωλήνων, συνιστούμε τη χρήση πλαστικών σωλήνων.
Οι πλαστικοί σωλήνες συνιστώνται μόνο για αντλίες των
4''.
Όταν χρησιμοποιούνται πλαστικοί σωλήνες, στερεώστε την αντλία
από ένα μη τεντωμένο συρματόσχοινο ανάρτησης.
ΠΡΟΕΙΔΟΠΟΊΗΣΗ
Ζεστό υγρό
Θάνατος ή σοβαρός τραυματισμός ατόμων
‐
Χρησιμοποιήστε σωλήνες που έχουν σχεδιαστεί για τη
μέγιστη πίεση της αντλίας συν 10 % για να αποφύγετε
το σπάσιμο των σωλήνων.
‐
Βεβαιωθείτε ότι οι πλαστικοί σωλήνες είναι κατάλληλοι
για την εκάστοτε θερμοκρασία υγρού.
Κατά τη σύνδεση πλαστικών σωλήνων, χρησιμοποιήστε μία
σύνδεση συμπίεσης μεταξύ της αντλίας και του πρώτου τμήματος
του σωλήνα.
6. Ηλεκτρική σύνδεση
ΚΙΝΔΥΝΟΣ
Ηλεκτροπληξία
Θάνατος ή σοβαρός τραυματισμός ατόμων
‐
Κλείστε την παροχή ρεύματος πριν ξεκινήσετε οποια-
δήποτε εργασία στο προϊόν.
‐
Βεβαιωθείτε ότι η παροχή ρεύματος δεν μπορεί να
ανοίξει κατά λάθος.
ΚΙΝΔΥΝΟΣ
Ηλεκτροπληξία
Θάνατος ή σοβαρός τραυματισμός ατόμων
‐
Η αντλία πρέπει να διαθέτει γείωση.
‐
Η αντλία πρέπει να συνδεθεί σε έναν εξωτερικό κεντρι-
κό διακόπτη και να εφοδιαστεί με εξάρτημα που επι-
τρέπει την ασφάλισή του στη θέση OFF (απομόνωση).
Ο τύπος και οι απαιτήσεις είναι όπως ορίζονται στο
πρότυπο EN 60204-1, 5,3.2
Η ηλεκτρική σύνδεση πρέπει να διενεργηθεί από εξουσιο-
δοτημένο άτομο σύμφωνα με τους τοπικούς κανονισμούς.
Η τάση τροφοδοσίας, το μέγιστο ονομαστικό ρεύμα και το cos φ
αναγράφονται στην ξεχωριστή πινακίδα η οποία πρέπει να
τοποθετηθεί κοντά στο χώρο εγκατάστασης.
Η απαιτούμενη ποιότητα τάσης για τους κινητήρες MS και MMS,
που μετράται στους ακροδέκτες του κινητήρα, είναι -10% / +6% της
ονομαστικής τάσης κατά τη συνεχή λειτουργία
(συμπεριλαμβανομένης της διακύμανσης στην τάση τροφοδοσίας
και των απωλειών στα καλώδια).
192
[m/s]
2
- d
Ελέγξτε επίσης ότι υπάρχει συμμετρία τάσης στους αγωγούς
τροφοδοσίας ρεύματος, δηλαδή, ίδια διαφορά τάσης μεταξύ των
διαφορετικών φάσεων. Βλέπε Παράρτημα, σημείο 2.
Εάν οι κινητήρες MS με ενσωματωμένο μεταδότη θερμοκρασίας
(Tempcon) δεν είναι εγκατεστημένοι μαζί με μία μονάδα προστασίας
κινητήρα ΜΡ 204, πρέπει να συνδέονται σε έναν πυκνωτή 0,47 μF
εγκεκριμένο για λειτουργία φάσης-φάσης (IEC 384-14) ώστε να
πληρούν την Οδηγία περί Ηλεκτρομαγνητικής Συμβατότητας της EK
(2004/108/ΕΚ). Ο πυκνωτής πρέπει να είναι συνδεδεμένος στις δύο
φάσεις στις οποίες συνδέεται ο μεταδότης θερμοκρασίας. Βλέπε
σχήμα Σύνδεση του πυκνωτή.

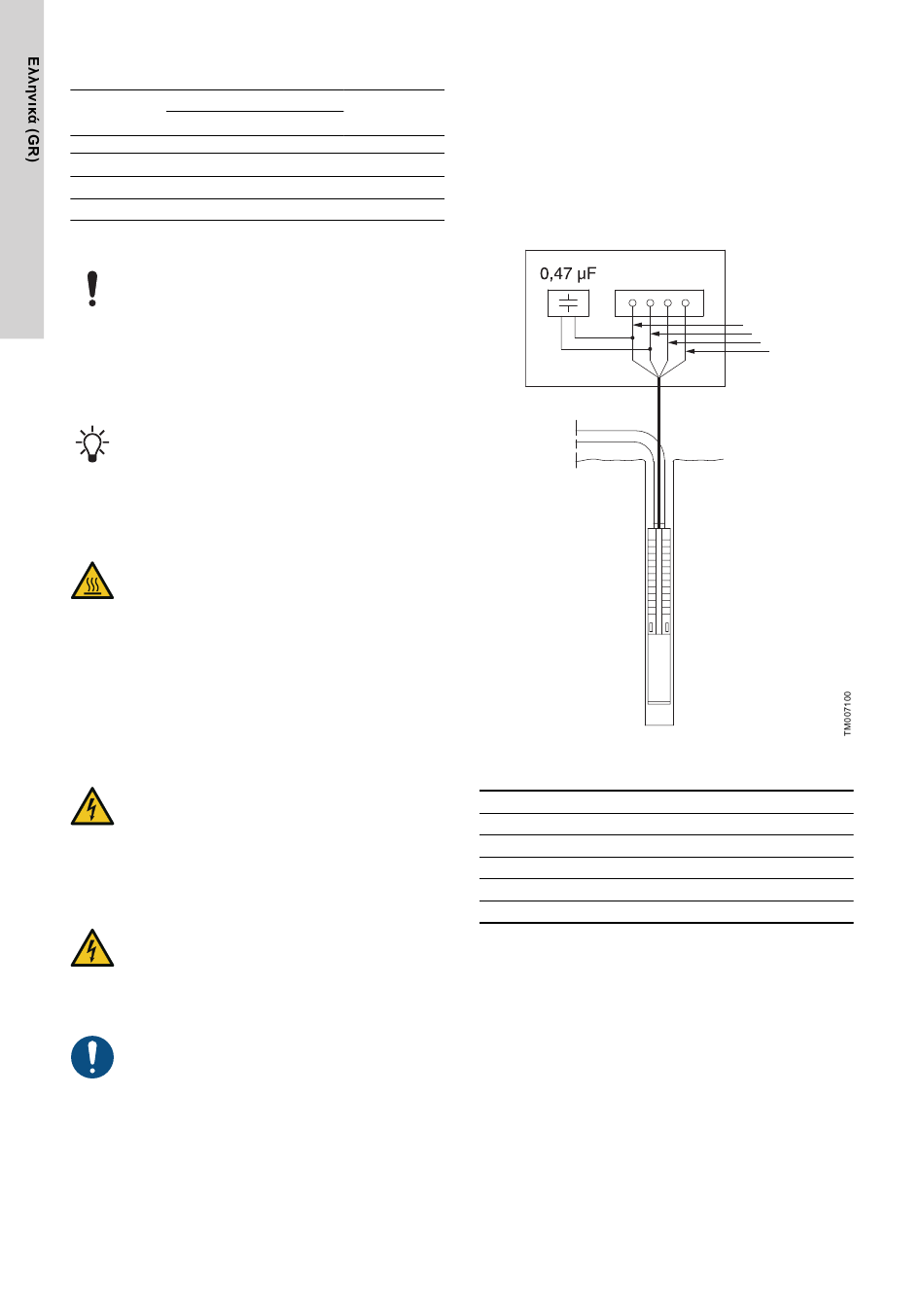

Σύνδεση του πυκνωτή
Χρώματα των αγωγών
Αγωγός Επίπεδο καλώδιο
1 = L1 Καφέ
2 = L2 Μαύρο
3 = L3 Γκρι
4 = PE Κίτρινο και πράσινο
Οι κινητήρες διαθέτουν περιέλιξη για απευθείας εκκίνηση ή για
εκκίνηση αστέρα-τριγώνου και το ρεύμα εκκίνησης είναι περίπου
τέσσερις με έξι φορές το ονομαστικό ρεύμα του κινητήρα.
Η διάρκεια επιτάχυνσης της αντλίας είναι μόνο 0,1 του
δευτερολέπτου περίπου. Κατά συνέπεια, η απευθείας εκκίνηση
εγκρίνεται κανονικά από την επιχείρηση ηλεκτρισμού.
6.1 Προστασία κινητήρα
6.1.1 Μονοφασικοί κινητήρες
Οι μονοφασικοί κινητήρες MS402 διαθέτουν έναν ενσωματωμένο
θερμικό διακόπτη και δεν απαιτούν πρόσθετη προστασία κινητήρα.
Εξαιρείται ο κινητήρας MS402 του 1,1 kW (1,5 hp) που απαιτεί
εξωτερική προστασία ρεύματος.
1
2
3
4
Μονοί αγωγοί
Μαύρο
Κίτρινο
Κόκκινο
Πράσινο
