Grundfos SP 1A Montage- Und Betriebsanleitung Seite 413

N
2
1
M
1

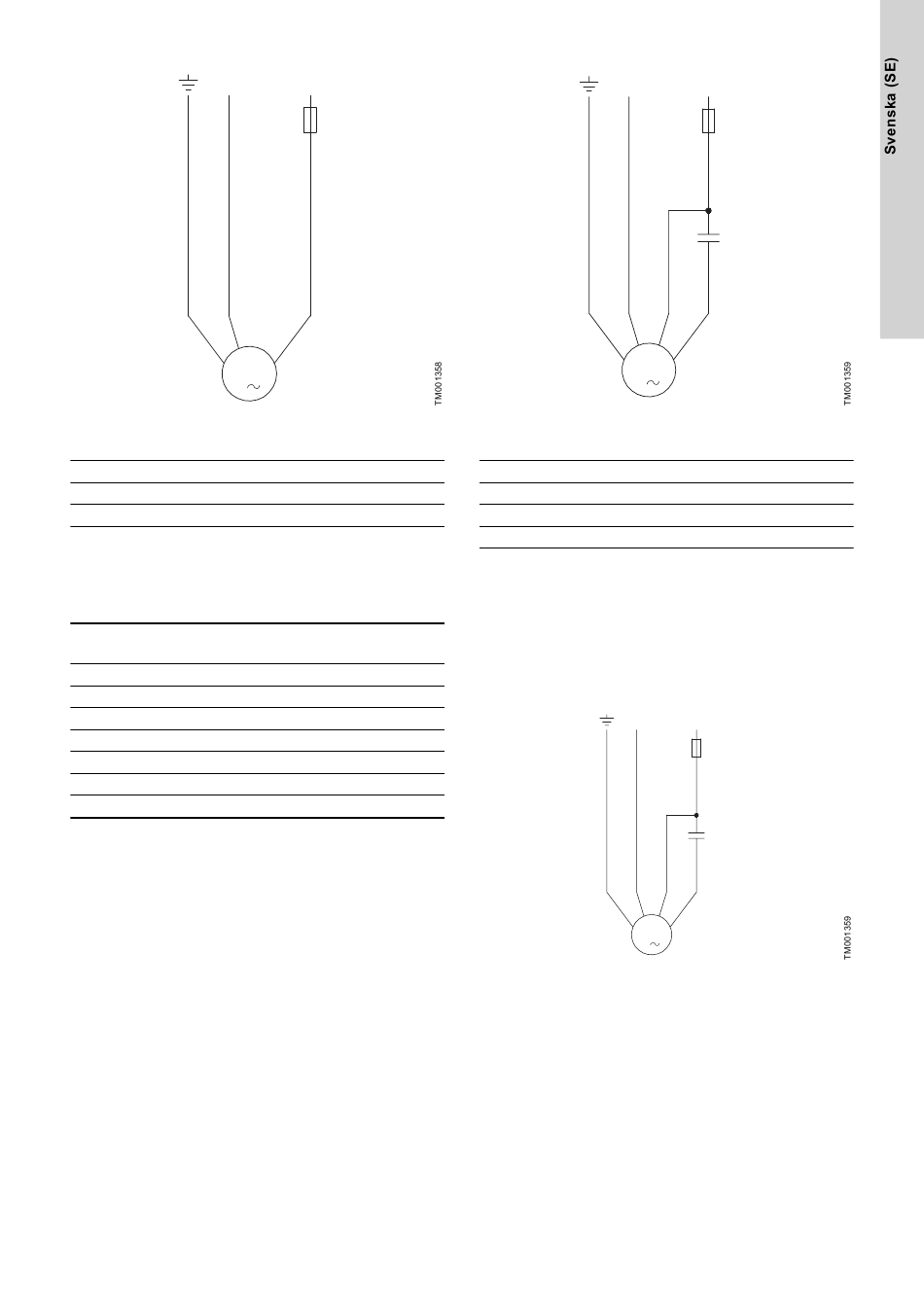

2-ledarmotorer
1 Gul och grön
2 Blå
3 Brun
6.5.2 PSC-motorer
PSC-motorerna är anslutna till elnätet via en driftkondensator som
måste dimensioneras för kontinuerlig drift.
Välj korrekt kondensatorstorlek ur tabellen nedan:
Motor
[kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
MS402 PSC-motorer mindre än 1,1 kW har motorskydd och måste
anslutas till elnätet enligt figur PSC-motorer.
L
3
Kondensator
[μF] 400 V, 50 Hz
12,5
16
20
30
40
50
75
N
1 2
M
1
PSC-motorer
1 Gul och grön
2 Grå
3 Brun
4 Svart
6.5.3 3-ledarmotorer
1-fas MS402-motorer med 3 ledare är försedda med motorskydd
och måste anslutas till elnätet via en Grundfos styrenhet SA-SPM
50 Hz eller 60 Hz utan motorskydd.
1-fas MS4000- och MS6000-motorer måste anslutas till elnätet via
en Grundfos SA-SPM 50 Hz eller 60 Hz styrenhet med motorskydd.
När konventionell motorskyddsbrytare används ska elanslutningen
utföras enligt nedanstånde beskrivning.
N
2
1
M
1
CSIR
L
C
4
3
L
C
3 4
413
