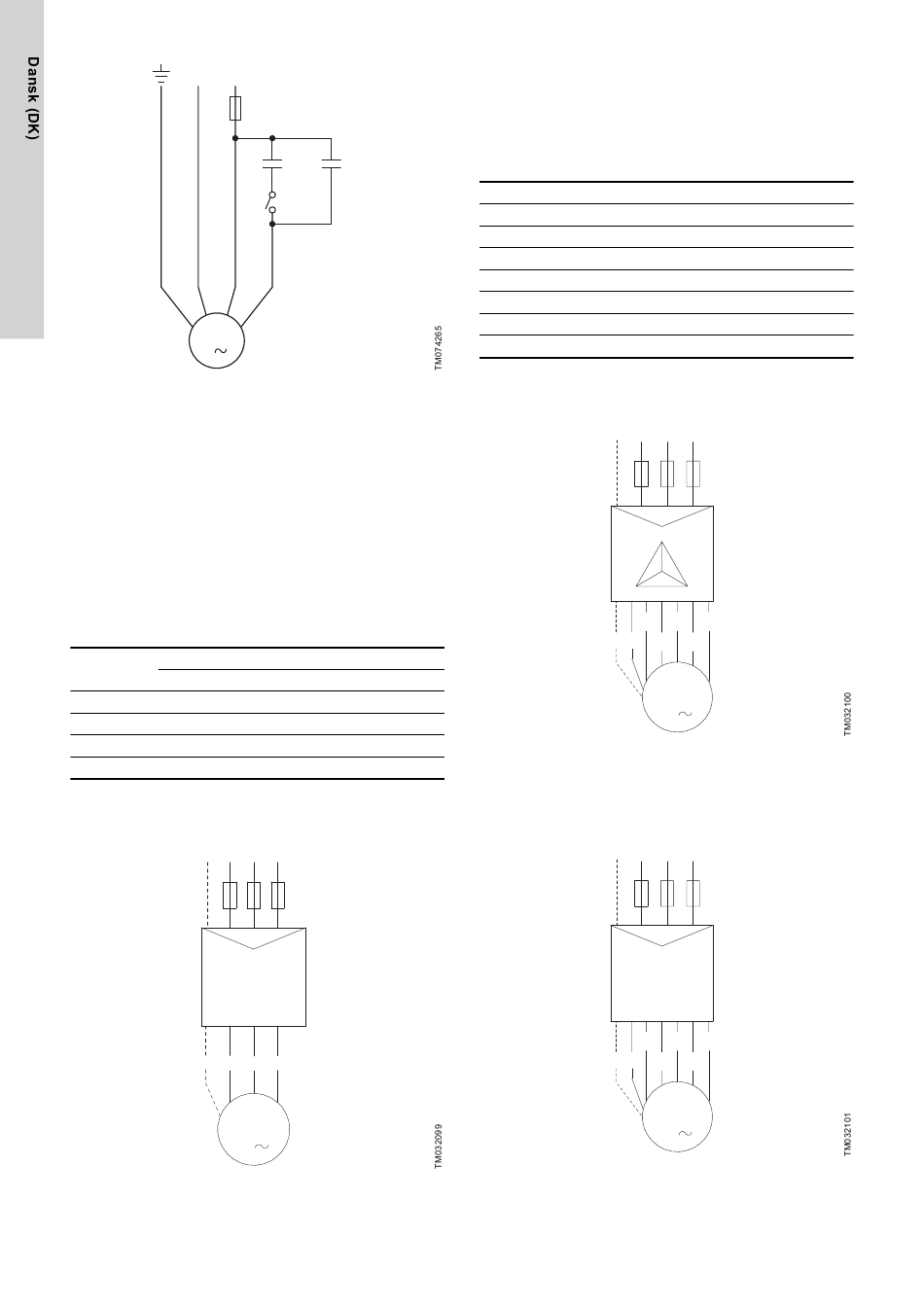

6.6 Tilslutning af 3-fasede motorer

3-fasede motorer skal beskyttes. Se afsnit 3-fasede motorer.
For eltilslutning ved brug af MP 204 henvises til dennes separate
monterings- og driftsinstruktion.
Hvis der anvendes et traditionelt motorværn, skal eltilslutningen
udføres som beskrevet nedenfor.
Yderligere informationer
6.1.2 3-fasede motorer
6.6.1 Motorer viklet for direkte start
Tilslutning af Grundfos-dykmotorer viklet for direkte start fremgår af
tabellen nedenfor og fig. Grundfos-motorer - direkte start .
Net
Grundfos 4"- og 6"-motorer
PE
L1
L2
L3
Kontrollér omdrejningsretningen som beskrevet i afsnit Tilslutning af
3-fasede motorer.
PE
L1
PE U
3
Grundfos-motorer - direkte start
98
Cs Cr
4
Kabel/tilslutning
PE (gul og grøn)
U (brun)
V (sort)
W (grå)
L2 L3
V M
M
Yderligere informationer
6.6 Tilslutning af 3-fasede motorer
6.6.2 Motorer viklet for stjerne-trekant-start
Tilslutning af Grundfos-motorer viklet for stjerne-trekant-start
fremgår af tabellen nedenfor og fig. Grundfos-motorer viklet for
stjerne-trekant-start.
Tilslutning
PE
U1
V1
W1
W2
U2
V2
Kontrollér omdrejningsretningen som beskrevet i afsnit Tilslutning af
3-fasede motorer.
PE
L1
W2
PE U1
Grundfos-motorer viklet for stjerne-trekant-start
Hvis der kræves direkte start, skal motorerne tilsluttes som vist i fig.
Grundfos-motorer viklet for stjerne-trekant-start - direkte start.
PE L1
W2
PE U1
Grundfos-motorer viklet for stjerne-trekant-start - direkte start
Yderligere informationer
6.6 Tilslutning af 3-fasede motorer
Grundfos 6"-motorer
Gul og grøn
Brun
Sort
Grå
Brun
Sort
Grå
L2 L3
U2
V2
V1 W1
M
3
L2 L3
U2 V2
V1 W1
M
3
