8.3 Dvigovanje naprave

Grundfos priporoča, da na črpalko namestite 30-centimetrsko cev
za lažje upravljanje črpalke med montažo.

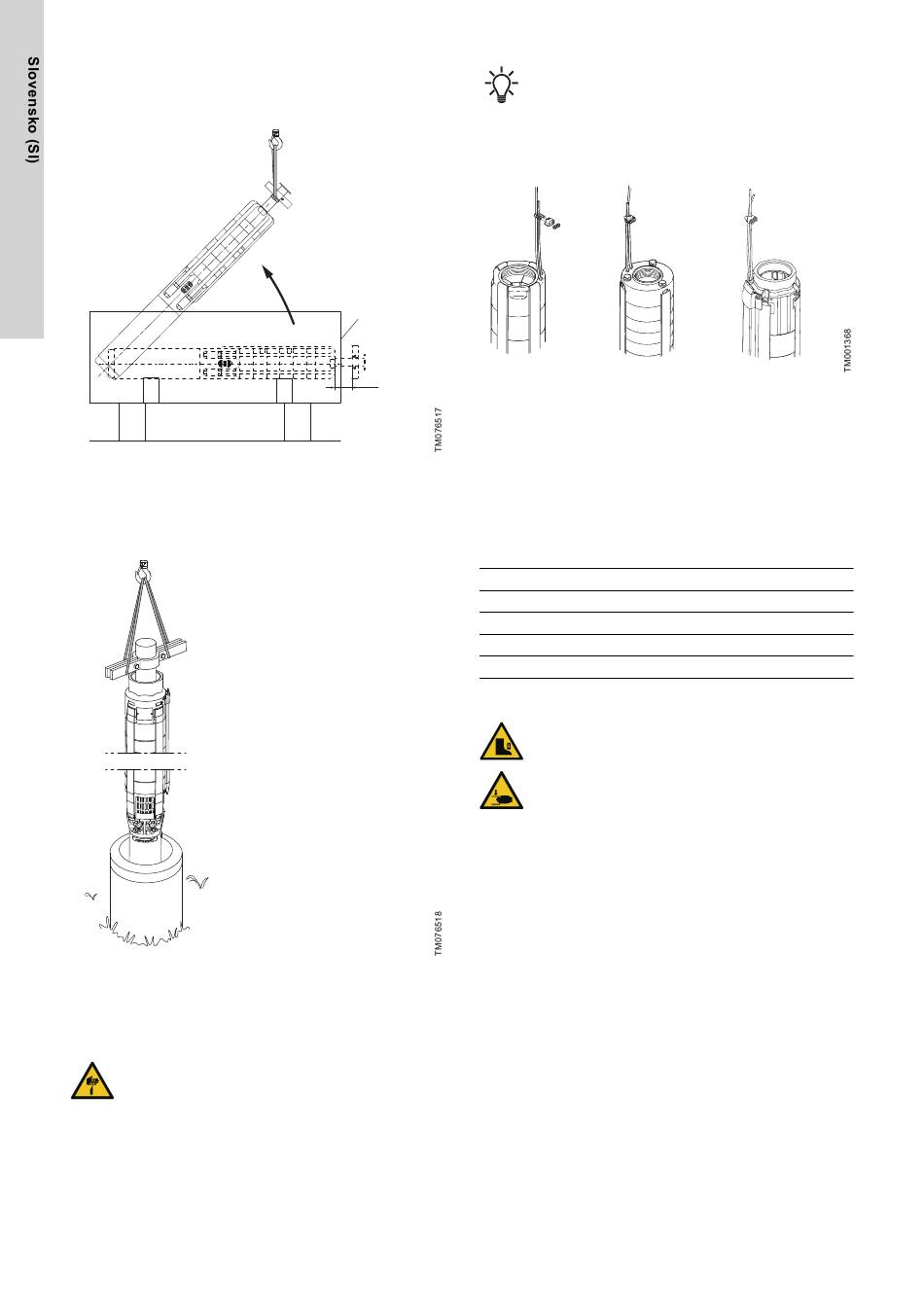

Dviganje kompleta črpalk v navpični položaj
Komplet črpalk dvignite s pomočjo cevnih spojk, nameščenih na
dvižno cev. Glejte sliko Dviganje kompleta črpalk v položaj.
Dviganje kompleta črpalk v položaj
8.4 Dvižna cev
OPOZORILO
Oster predmet
Smrt ali resna telesna poškodba
‐
Pri montaži dvižne cevi nosite osebno zaščitno opre-
mo, da se zaščitite pred urezi ob ostre robove črpalke.
Če za namestitev dvižne cevi na črpalko uporabite orodje, kot so
cevne klešče, lahko vpnete samo odvodno komoro črpalke.
Zglobi z navojem na dvižni cevi morajo biti dobro odmerjeni in
spojeni, da zaradi pritiska navora med zagonom in zaustavljanjem
črpalke ne pride do puščanja.
Navoj na prvem delu dvižne cevi, ki ga je treba priviti na črpalko, ne
sme biti daljši od navojev na črpalki.
436
Uporaba plastičnih cevi je priporočena samo za 4-palčne
črpalke.
Pri uporabi plastičnih cevi je treba črpalko zaščititi z neobremenjeno
dvižno žico, ki jo je treba pritrditi na odvodno komoro črpalke. Glejte
sliko Pritrditev dvižne žice.
A
Max 0.3m
Pritrditev dvižne žice
Pri povezavi plastičnih cevi je treba med črpalko in prvi del cevi
vstaviti kompresijsko spojko.
Od 6 do 10 palcev ni kavlja ali priključitvenega očesa za napenjalno
žico.
Če uporabite cevi s prirobnico, priporočamo prirobnice, prilagojene
za namestitev potopnega kabla in cevi za prikaz količine vode, če je
na voljo.
Najvišji tlak namestitve [mWC]
Grundfos MS402:
Grundfos MS4000:
Grundfos MS6000:
Grundfos MS6000P:
Grundfos MMS:
8.5 Nameščanje v vrtino
OPOZORILO
Nevarnost zmečkanja rok in nog
Smrt ali resna telesna poškodba
‐
150
600
600
300
600
Med namestitvijo v vrtino se ne dotikajte žice in kabla.
