8.6 Kabelklemmen

Plaats om de 3 meter kabelklemmen om de onderwaterkabel en de
hijsdraad, indien aangebracht, aan de stijgleiding van de pomp te
bevestigen.
Op verzoek levert Grundfos sets kabelklemmen.
1. Snij de rubberen band eraf zodat het stuk zonder gleuf zo lang
mogelijk wordt.
2. Plaats een knoop in de eerste gleuf.
3. Plaats de draad parallel aan de onderwaterkabel zoals
weergegeven in afb. Het bevestigen van de kabelklemmen.

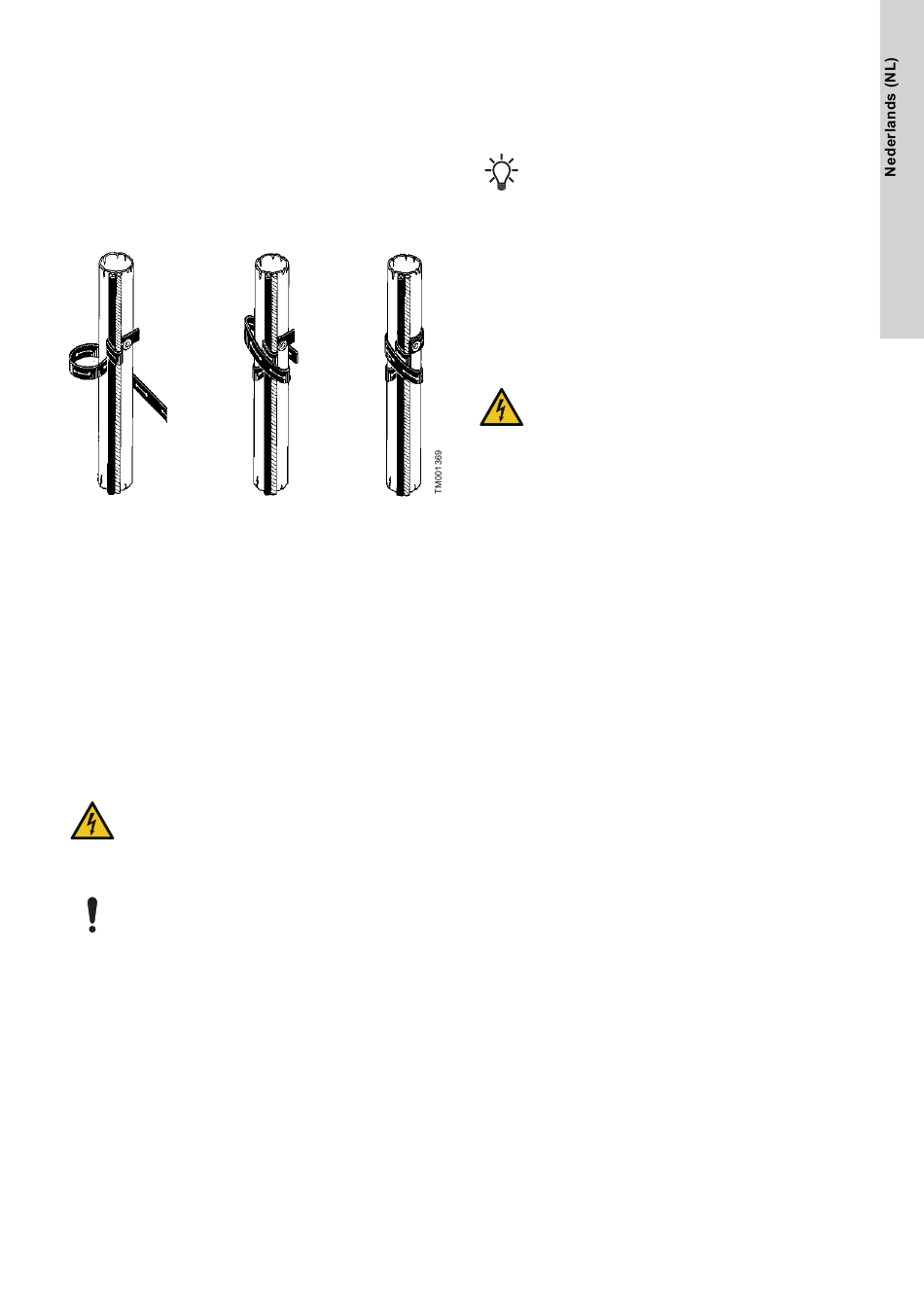

Het bevestigen van de kabelklemmen
4. Wikkel de band eenmaal rondom de draad en de kabel. Wikkel
het vervolgens ten minste tweemaal stevig rond de pijp, draad
en kabel.
5. Druk de gleuf over de knoop en knip de band door.
Wanneer kabels met een grote dwarsdoorsnede worden gebruikt, is
het nodig om de band meerdere malen te wikkelen.
Wanneer kunststof leidingen worden gebruikt, moet enige speling
worden gelaten tussen elke kabelklem aangezien kunststof
leidingen uitzetten bij belasting.
Bij gebruik van flensbuizen moeten de kabelklemmen boven en
onder elke koppeling worden aangebracht.

8.7 Laten zakken van de pomp

GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
Schakel de voedingsspanning uit voordat u gaat wer-
ken aan het product.
‐
U dient er zeker van te zijn dat de voedingsspanning
niet per ongeluk kan worden ingeschakeld.
Gebruik niet de motorkabel om de pomp te laten zakken
of op te hijsen.
Grundfos adviseert het boorgat te controleren met behulp van een
binnenschuifmaat voordat de pomp wordt neergelaten, om een
onbelemmerde doorgang te waarborgen.
Laat de motor voorzichtig in het boorgat zakken, en pas op dat de
motorkabel en de onderwaterkabel niet beschadigd raken.

8.8 Installatiediepte

Het dynamische waterniveau dient altijd hoger te zijn dan de
zuigkoppeling van de pomp. Zie paragraaf Eisen aan de plaatsing
en afb. Vergelijking van diverse waterniveaus.
De minimale inlaatdruk wordt aangegeven in de NPSH-curve voor
de pomp. De minimale veiligheidsmarge moet 0,5 meter
opvoerhoogte bedragen.
We adviseren u om de pomp zodanig te installeren dat het
motorgedeelte zich boven de zeef van de put bevindt, om een
goede motorkoeling te garanderen. Zie paragraaf
Vloeistoftemperaturen en motorkoeling.
Wanneer de pomp op de vereiste diepte is geïnstalleerd, moet de
installatie worden voltooid met een afdichting van het boorgat.
Maak de hijsdraad los zodat deze niet meer belast kan worden en
bevestig deze aan de afdichting van het boorgat door middel van
draadsloten.
Voor pompen die zijn uitgerust met kunststof leidingen
moet rekening worden gehouden met de uitzetting van de
leidingen onder belasting bij het bepalen van de installa-
tiediepte van de pomp.
Gerelateerde informatie
5.2 Eisen aan de plaatsing
5.4 Vloeistoftemperaturen en motorkoeling
9.1 In bedrijf nemen

9. Start en werking

GEVAAR
Elektrische schok
Dood of ernstig persoonlijk letsel
‐
De pomp moet zijn verbonden met een beschermende
aarde.
‐
Schakel de voedingsspanning uit voordat u gaat wer-
ken aan het product.
‐
U dient er zeker van te zijn dat de voedingsspanning
niet per ongeluk kan worden ingeschakeld.

9.1 In bedrijf nemen

Als de pomp correct is aangesloten en is ondergedompeld in de te
verpompen vloeistof, moet deze worden gestart met de
persafsluiter gesloten tot ongeveer 1/3 van het maximale volume
water.
Controleer de draairichting zoals beschreven in paragraaf
Aansluiting van driefasenmotoren .
Bij verontreinigingen in het water opent u de klep geleidelijk als het
water helderder wordt. Schakel de pomp niet uit als het water nog
niet volledig helder is, omdat anders de onderdelen van de pomp
en de terugslagklep verstopt kunnen raken.
Als de klep wordt geopend, controleert u de daling van het
waterniveau om ervoor te zorgen dat de pomp ondergedompeld
blijft.
Het dynamische waterniveau dient altijd hoger te zijn dan de
zuigkoppeling van de pomp. Zie paragraaf Eisen aan de plaatsing
en afb. Vergelijking van diverse waterniveaus.
