Dacă în sistemul de control este inclus un compresor împreună cu
un filtru de ocru, compresorul va funcţiona continuu după ce
protecţia motorului a decuplat motorul, dacă nu s-au luat măsuri
speciale.

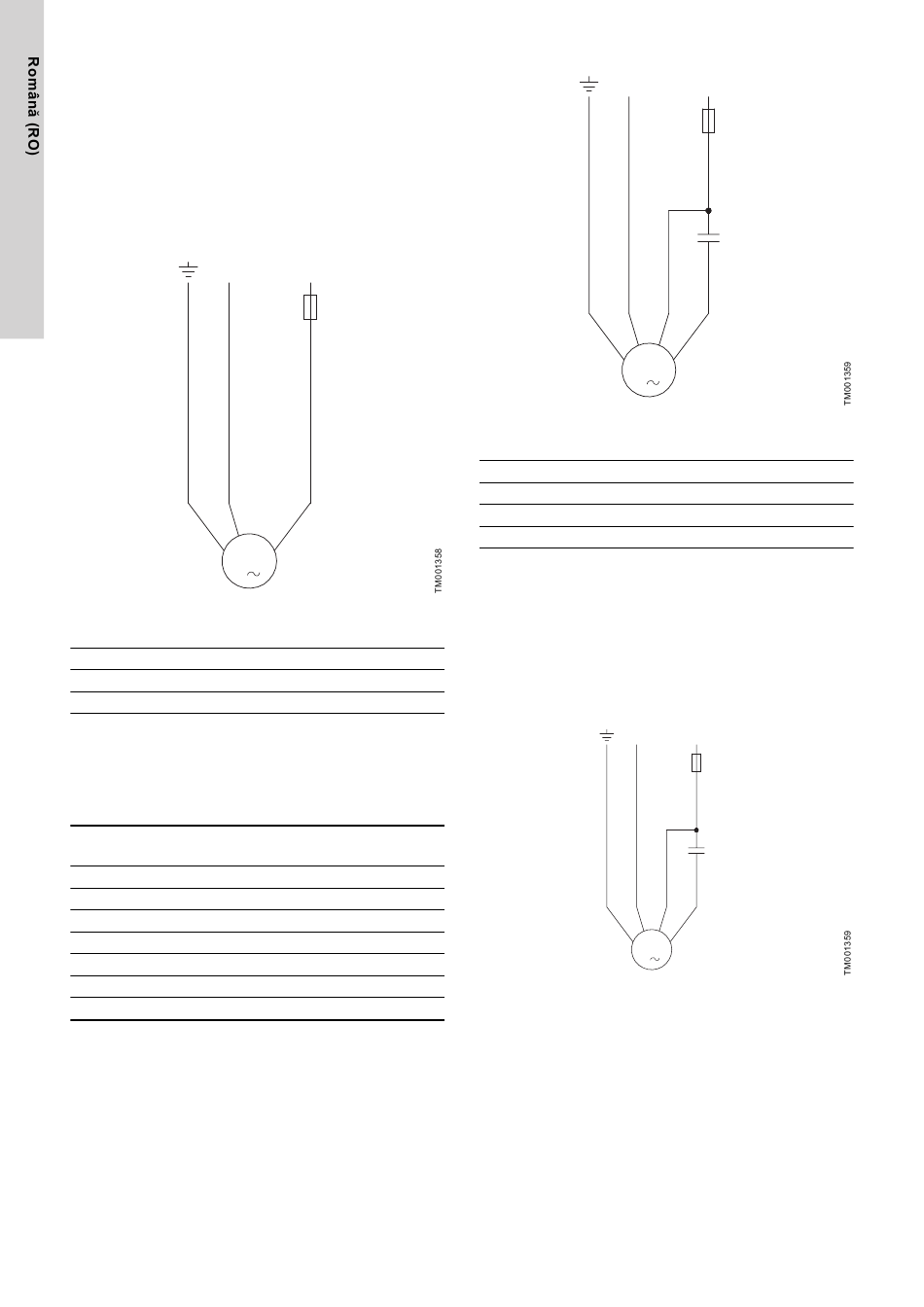

6.5 Conectarea motoarelor monofazate

6.5.1 Motoare cu 2 fire
Motoare cu 2 fireMotoarele MS402 cu 2 fire încorporează protecția
motorului și un dispozitiv de pornire și, prin urmare, pot fi conectate
direct la rețea. Vezi fig. <span class="Link"
LinkID="1009610">Link0</span.
N
1 2
M
1
Motoare cu 2 fire
1 Galben și verde
2 Albastru
3 Maro
6.5.2 Motoare PSC
Motoarele PSC sunt conectate la rețea printr-un condensator de
funcționare care trebuie dimensionat pentru funcționare continuă.
Selectaţi dimensiunea corectă a condensatorului din tabelul de mai
jos:
Motor
[kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
Motoarele MS402 PSC mai mici de 1,1 kW încorporează protecția
motorului și trebuie conectate la rețea așa cum se arată în fig.
Motoare PSC.
374
L
3
Condensator
[μF] 400 V, 50 Hz
12,5
16
20
30
40
50
75
N
1 2
M
1
Motoare PSC
1 Galben și verde
2 Gri
3 Maro
4 Negru
6.5.3 Motoare cu 3 fire
Motoarele monofazate MS402 cu 3 fire încorporează protecția
motorului și trebuie conectate la rețea printr-o cutie de control
Grundfos SA-SPM 50 Hz sau 60 Hz fără protecție de motor.
Motoarele monofazate MS4000, MS6000 cu 3 fire trebuie conectate
la rețea printr-o cutie de control Grundfos SA-SPM de 50 Hz sau 60
Hz care încorporează protecție de motor.
Când se folosește un disjunctor convențional pentru protecția
motorului, conexiunea electrică trebuie realizată ca mai jos.
N
1 2
M
1
CSIR
L
C
4
3
L
C
3 4
