Grundfos SP 1A Montage- Und Betriebsanleitung Seite 550

N
2
1
M
1

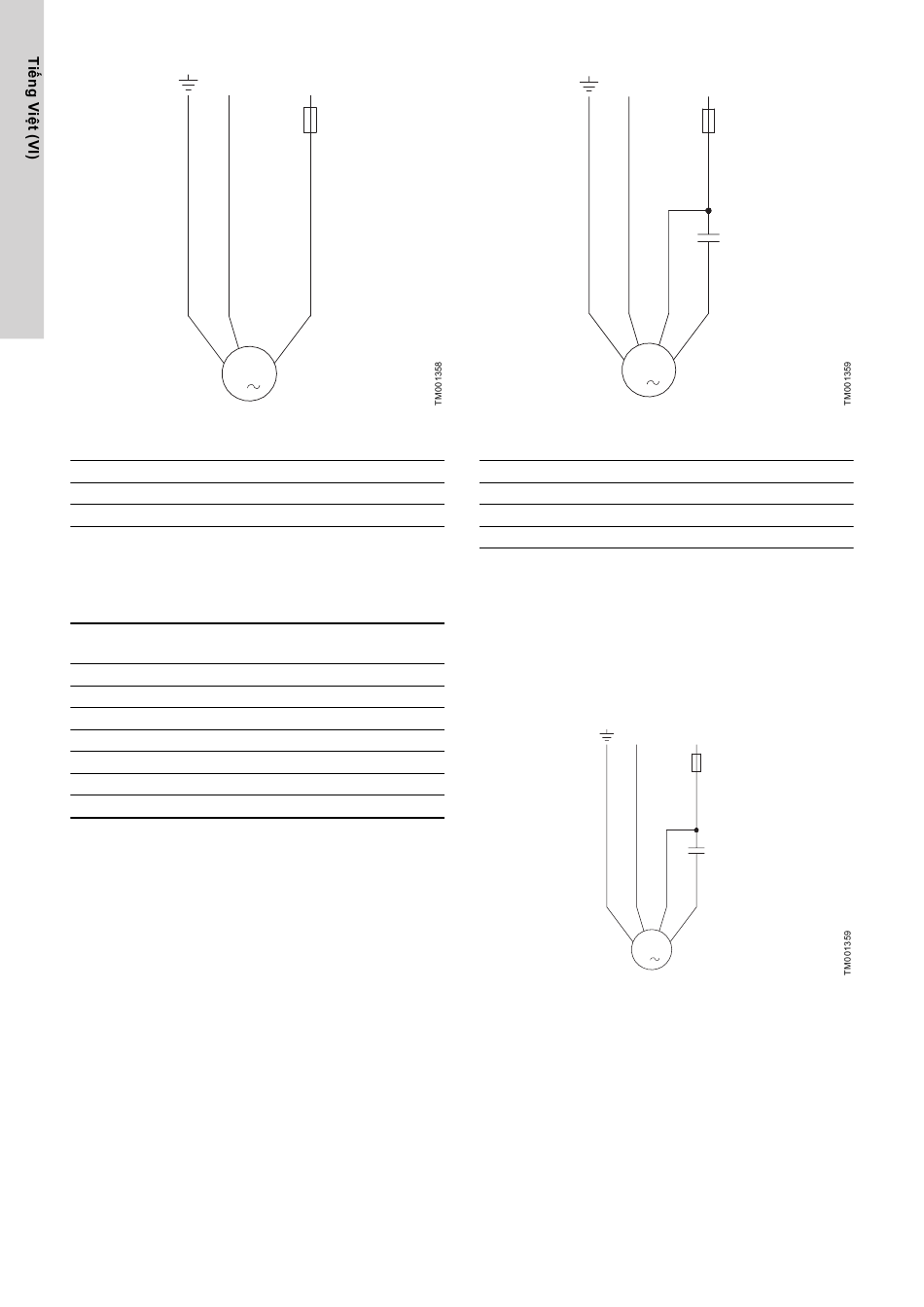

Động cơ 2 dây
1 Vàng và xanh lá cây
2 Xanh lam
3 Nâu
6.5.2 Động cơ PSC
Các động cơ PSC được kết nối với nguồn điện thông qua một tụ
điện chạy phải được sắp xếp để hoạt động liên tục.
Hãy lựa chọn tụ điện có kích cỡ phù hợp từ bảng dưới đây:
Động cơ
[kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
Động cơ MS402 PSC nhỏ hơn 1,1 kW kết hợp bảo vệ động cơ và
phải được kết nối với nguồn điện như trong hình. Động cơ PSC.
550
L
3
Tụ điện
[μF] 400 V, 50 Hz
12,5
16
20
30
40
50
75
N
1 2
M
1
Động cơ PSC
1 Vàng và xanh lá cây
2 Xám
3 Nâu
4 Đen
6.5.3 Động cơ 3 dây
Động cơ một pha MS402 3 dây kết hợp bảo vệ động cơ và phải
được kết nối với nguồn điện thông qua hộp điều khiển Grundfos
SA-SPM 50 Hz hoặc 60 Hz mà không cần bảo vệ động cơ.
Động cơ một pha MS4000, MS6000 phải được kết nối với nguồn
điện thông qua hộp điều khiển Grundfos SA-SPM 50 Hz hoặc 60
Hz kết hợp bảo vệ động cơ.
Khi sử dụng bộ ngắt mạch bảo vệ động cơ thông thường, kết nối
điện phải được thực hiện như mô tả dưới đây.
N
1 2
M
1
CSIR
L
C
4
3
L
C
3 4
