Grundfos SP 1A Montage- Und Betriebsanleitung Seite 155

N
2
1
M
1

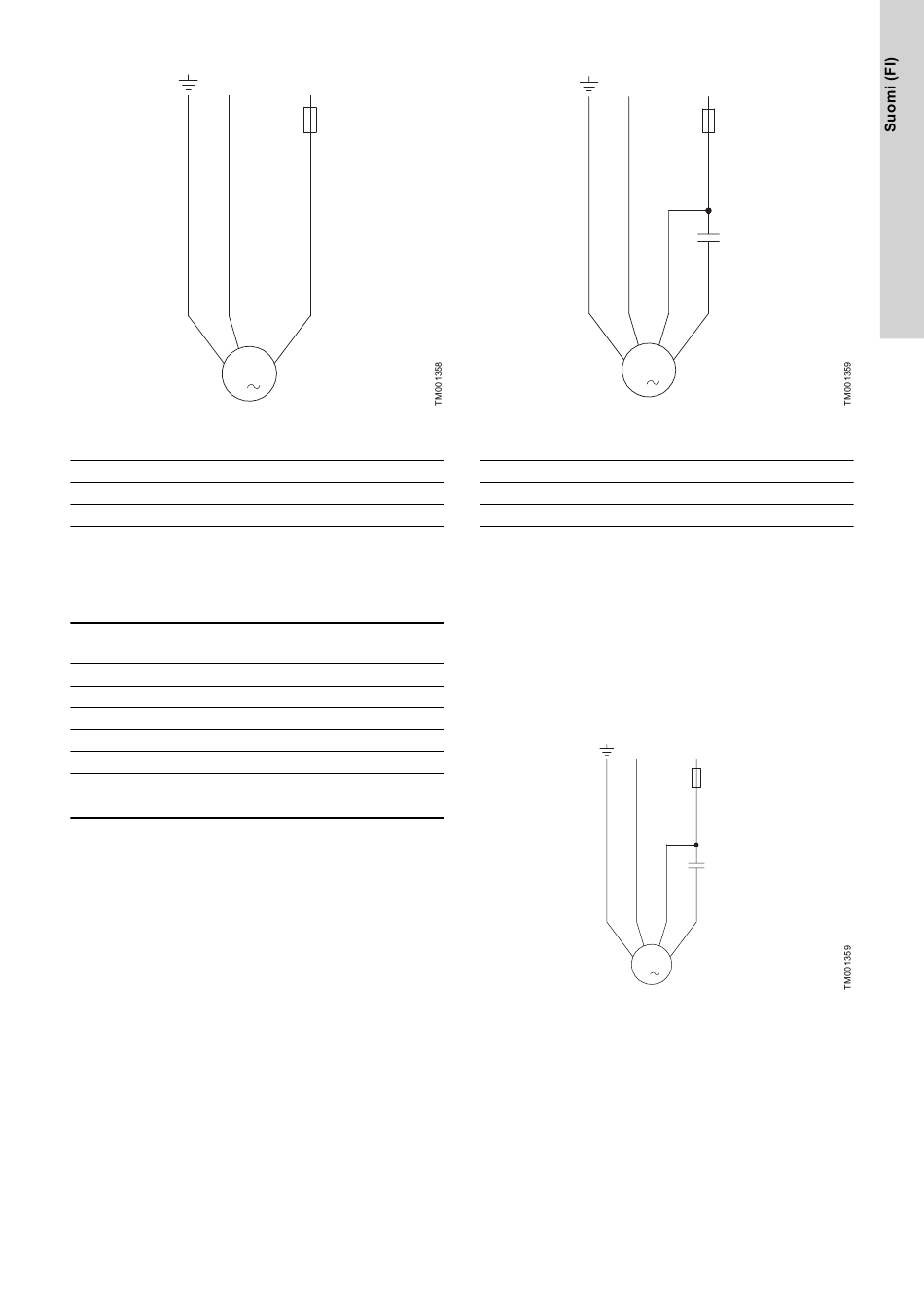

2-johtimiset moottorit
1 Keltainen ja vihreä
2 Sininen
3 Ruskea
6.5.2 PSC-moottorit
PSC-moottorit kytketään verkkovirtaan käyntikondensaattorilla, joka
on mitoitettava jatkuvaa käyntiä varten.
Valitse kondensaattorin oikea koko seuraavasta taulukosta:
Moottori
[kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
Alle 1,1 kW:n MS402 PSC -moottoreissa on moottorinsuoja ja ne on
kytkettävä verkkovirtaan kuvan PSC-moottorit mukaisesti.
L
3
Kondensaattori
[μF] 400 V, 50 Hz
12,5
16
20
30
40
50
75
N
1 2
M
1
PSC-moottorit
1 Keltainen ja vihreä
2 Harmaa
3 Ruskea
4 Musta
6.5.3 3-johtimiset moottorit
3-johtimisissa MS402-yksivaihemoottoreissa on valmiina
moottorinsuoja, joten ne on kytkettävä verkkovirtaan Grundfosin
SA-SPM-ohjainlaitteella (50 Hz tai 60 Hz), jossa ei ole
moottorinsuojaa.
3-johtimiset MS4000- ja MS6000-yksivaihemoottorit on kytkettävä
verkkovirtaan moottorinsuojalla varustetulla Grundfosin SA-SPM -
ohjainlaitteella (50 Hz tai 60 Hz).
Jos käytetään tavanomaista moottorinsuojakytkintä, sähköliitäntä
on tehtävä alla kuvatulla tavalla.
N
1 2
M
1
CSIR
L
C
4
3
L
C
3 4
155
