8.3 Өнімді көтеру
Grundfos орнату кезінде сорғыны басқаруды жеңілдету үшін,
ұзындығы 30 см құбырды сорғыға орнатуды ұсынады.

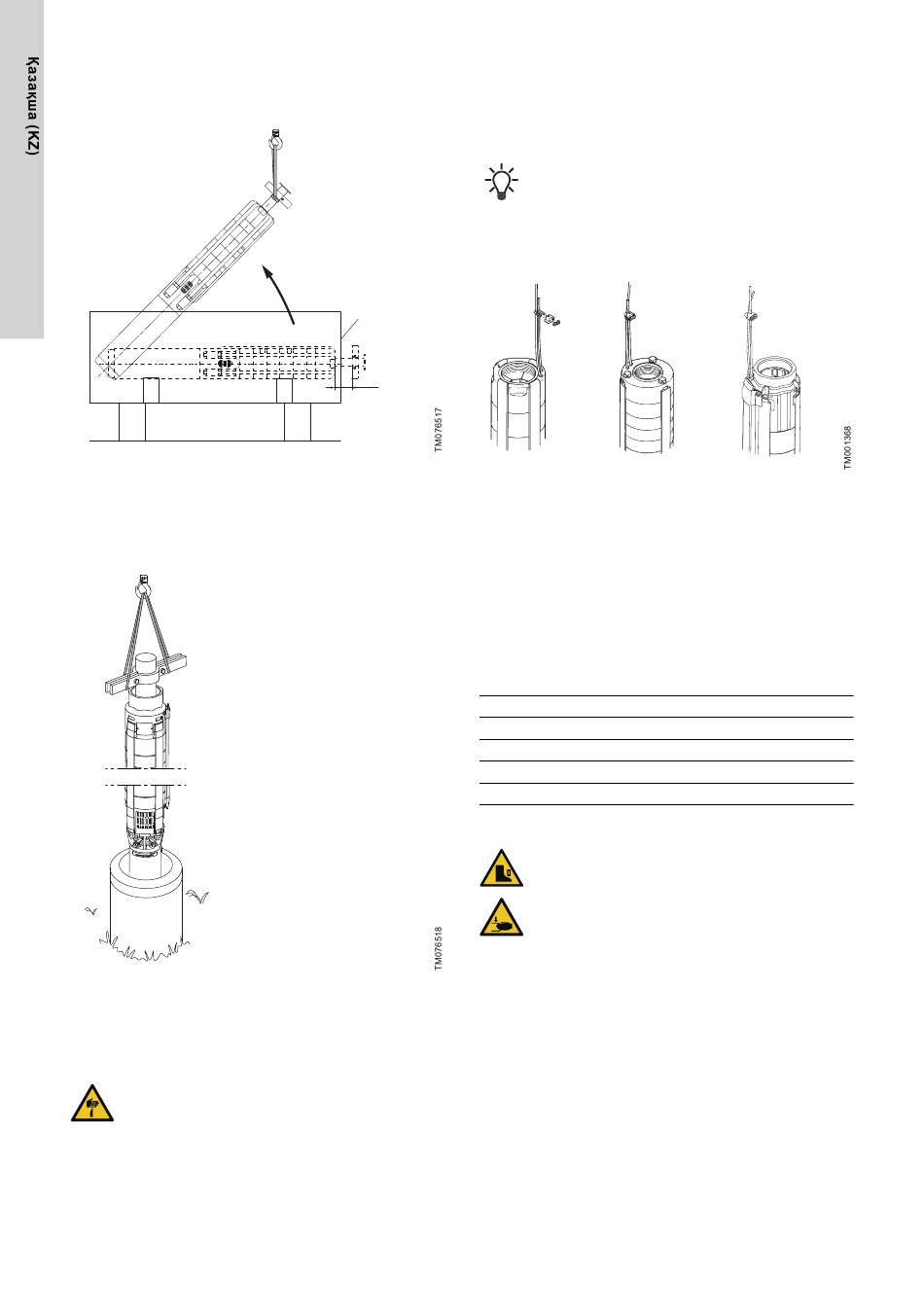

Сорғыны тік күйінде орнатып көтеру
Сорғыны тік бағаналы құбырға бекітілген құбыр қамыты
көмегімен көтеріңіз. Күйге орнатылған сорғыны көтеру-суретті
қараңыз.
Күйге орнатылған сорғыны көтеру
8.4 Тік бағаналы құбыр
НАЗАР АУДАРЫҢЫЗ
Өткір элемент
Өлім қаупі немесе ауыр дене жарақаты
‐
Тік бағаналы құбырды орнатқан кезде сорғының
өткір жиектерін кесіп алмау үшін жеке қорғаныс
жабдығын киіңіз.
Тік бағаналы құбырды жалғау кезінде орнату құралдарын
пайдалану керек болса, онда сорғыны тек клапанның сыртынан
қысуға болады.
534
Электр қозғалтқышын қосу немесе өшіру кезінде болатын
айналдыру моментінің əсерінен орындалатын құбырдың
жалғанған жерінің босауына жол берілмеуі керек.
Сорғының ішкі ойығымен жалғап тұрған тік құбырдың бірінші
бөлігінің ұзындығы сорғының клапанындағы ойық бөліктен ұзын
болмауы керек.
Пластиктен жасалған құбырларды тек диаметрі 4 дюйм
сорғыларға пайдалануға кеңес беріледі.
Пластиктен жасалған құбырларды пайдаланған кезде сорғыны
бекіту үшін, сорғы клапанының сыртына бекітілген темір трос
керек. Сақтандыру тросын бекіту-суретті қараңыз.
A
Max 0.3m
Сақтандыру тросын бекіту
Пластиктен жасалған құбырларды қосу кезінде сорғы мен
бірінші сорғы бөлігі арасында қысқыш жалғастырғышты
пайдаланыңыз.
6-дан 10 дюймға дейін сақтандыру тросына арналған ілмек
немесе байланыс көздері жоқ.
Фланецтері бар құбырлар пайдаланылса, фланецтерде
сорғыны орнату кезінде суға батырылған кабель мен су
деңгейінің көрсеткіші бар шлангты өткізуге арналған ойықтар
жасалуы керек.
Максималды орнату қысымы [ең төмен ылғалдылық]
Grundfos MS402:
Grundfos MS4000:
Grundfos MS6000:
Grundfos MS6000P:
Grundfos MMS:
8.5 Ұңғымаға орналастыру
НАЗАР АУДАРЫҢЫЗ
Қол мен аяқтың езілуі
Өлім қаупі немесе ауыр дене жарақаты
‐
150
600
600
300
600
Ұңғымаға орналастыру кезінде сым мен кабельден
аулақ болыңыз.
