8.6 Kablo kelepçeleri
Dalgıç saplama kablosunu ve takılıysa germe telini pompanın
tesisat kolonuna sabitlemek amacıyla her 3 metrede bir kablo
kelepçesi takın.
İstendiğinde Grundfos kablo kelepçesi setleri sağlamaktadır.
1. Lastik bandı, deliksiz parça mümkün olduğunca uzun olacak
şekilde kesin.
2. İlk deliğe bir düğme takın.
3. Teli, şek. Kablo kelepçelerinin takılması'te görüldüğü gibi dalgıç
saplama kablosunun yanına yerleştirin.

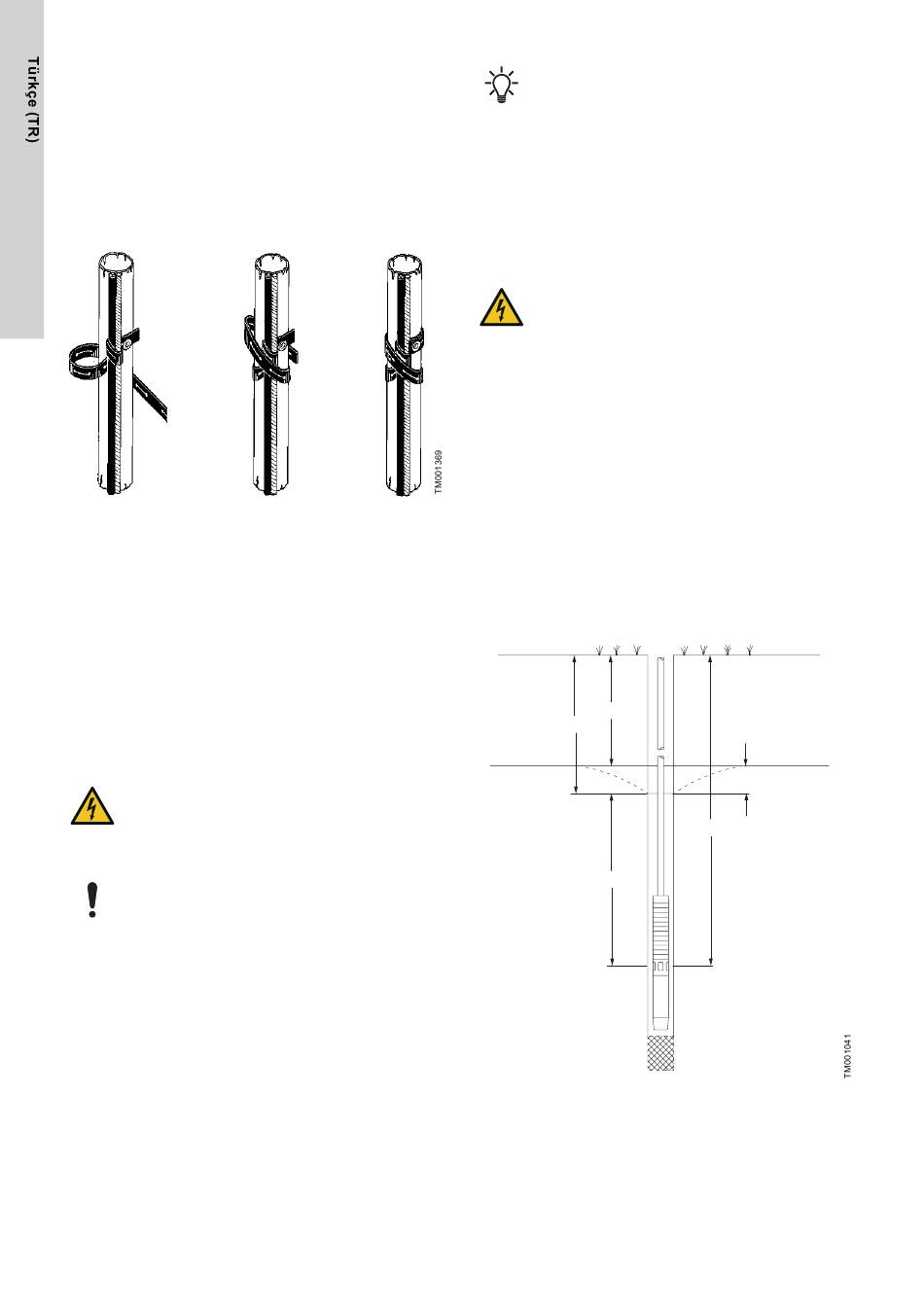

Kablo kelepçelerinin takılması
4. Bandı tel ve kablo etrafında bir tur sarın. Ardından boru, tel ve
kablo çevresine en az iki tur sıkıca sarın.
5. Deliği düğmenin üzerine geçirin ve bandı kesin.
Büyük kesitli kablolar kullanıldığında bandın birkaç kez sarılması
gerekir.
Plastik borular kullanıldığında, yüklendiğinde plastik borular
genişledikçe her bir kablo kelepçesi arasında biraz gevşeklik
bırakılmalıdır.
Flanşlı borular kullanıldığında, kablo kelepçeleri her bir bağlantının
üstüne ve altına takılmalıdır.
8.7 Pompanın alçaltılması
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
‐
Üründe çalışmaya başlamadan önce elektrik besleme-
sini kapatın.
‐
Elektrik beslemesinin kazara açılmayacağından emin
olun.
Pompayı, motor kablosunu kullanarak indirmeyin veya kal-
dırmayın.
Grundfos, geçişte tıkanıklık olmadığından emin olmak için motoru
indirmeden önce sondaj deliğinin bir iç kaliperle ölçülmesini önerir.
Motor kablosunun ve dalgıç saplama kablosunun hasar
görmemesine dikkat ederek pompayı sondaj deliğine indirin.
8.8 Kurulum derinliği
Dinamik su seviyesi, her zaman pompanın emme ara bağlantısının
üstünde olmalıdır. Bkz. bölüm Konum ihtiyaçları, şek. Farklı su
seviyelerinin karşılaştırılması.
Minimum giriş basıncı, pompanın NPEY eğrisinde belirtilmiştir.
Minimum güvenlik payı, 0,5 metre basma yüksekliğinde olmalıdır.
Optimum soğutma için pompayı, motor kısmı kuyu ızgarasının
üstünde olacak şekilde kurmanızı öneriyoruz. Bkz. bölüm Sıvı
sıcaklıkları ve motor soğutma.
Pompa istenen derinliğe kurulduktan sonra kurulum bir sondaj deliği
salmastrası ile tamamlanmalıdır.
Germe telini yüksüz olacak şekilde gevşetin ve tel kilitleriyle sondaj
deliği salmastrasına kilitleyin.
476
Plastik borulu pompalar ile ilgili olarak, pompa kurulum de-
rinliğini belirlerken yükleme anında boruların genleşmesi
de dikkate alınmış olmalıdır.
İlgili bilgilendirme
5.2 Konum ihtiyaçları
5.4 Sıvı sıcaklıkları ve motor soğutma
9.1 Başlatma
9. Çalıştırma ve kullanım
TEHLİKE
Elektrik çarpması
Ölüm veya ciddi yaralanma
‐
Pompa, toprak hattına bağlanmalıdır.
‐
Üründe çalışmaya başlamadan önce elektrik besleme-
sini kapatın.
‐
Elektrik beslemesinin kazara açılmayacağından emin
olun.
9.1 Başlatma
Pompa doğru şekilde bağlandığında ve transfer edilecek sıvıya
daldırıldığında, basma vanası maksimum su hacminin yaklaşık
1/3'ü kapalı olarak çalıştırılmalıdır.
Üç fazlı motorların bağlanması bölümünde belirtildiği gibi dönme
yönünü kontrol edin.
Su kirliyse, su berraklaştıkça vana kademeli olarak açılmalıdır. Su
tamamen temiz olana kadar pompayı durdurmayın, aksi halde
pompa parçaları ve çek valf tıkanabilir.
Vana açılırken, pompanın her zaman su içinde kalmasını sağlamak
amacıyla su seviyesi düşümünü kontrol edin.
Dinamik su seviyesi, her zaman pompanın emme ara bağlantısının
üstünde olmalıdır. Bkz. bölüm Konum ihtiyaçları ve şek. Farklı su
seviyelerinin karşılaştırılması.
L3
L2
L1
Farklı su seviyelerinin karşılaştırılması
L1: Dinamik su seviyesinin altında minimum kurulum derinliği. İlgili
pompa için minimum 0,5 m veya NPEY eğrisine göre öneririz.
L2: Dinamik su seviyesine derinlik.
L3: Statik su seviyesine derinlik.
L4: Düşüm. Bu, dinamik ve statik su seviyeleri arasındaki farktır.
L5: Kurulum derinliği.
L4
L5
