6.4 Regeling van eenfase MS402 motoren

De eenfasige MS402 motoren die kleiner zijn dan 1,1 kW,
zijn voorzien van een motorbeveiliging die de motor uit-
schakelt bij buitensporige temperatuur in de wikkelingen
terwijl de motor nog steeds van spanning wordt voorzien.
Als de motor deel uitmaakt van een regelsysteem kan dit
heel nuttig zijn.
Als het regelsysteem een compressor met okerfilter bevat, zal de
compressor toch blijven draaien als de motorbeveiliging de motor
heeft uitgeschakeld, tenzij er andere voorzorgsmaatregelen zijn
genomen.

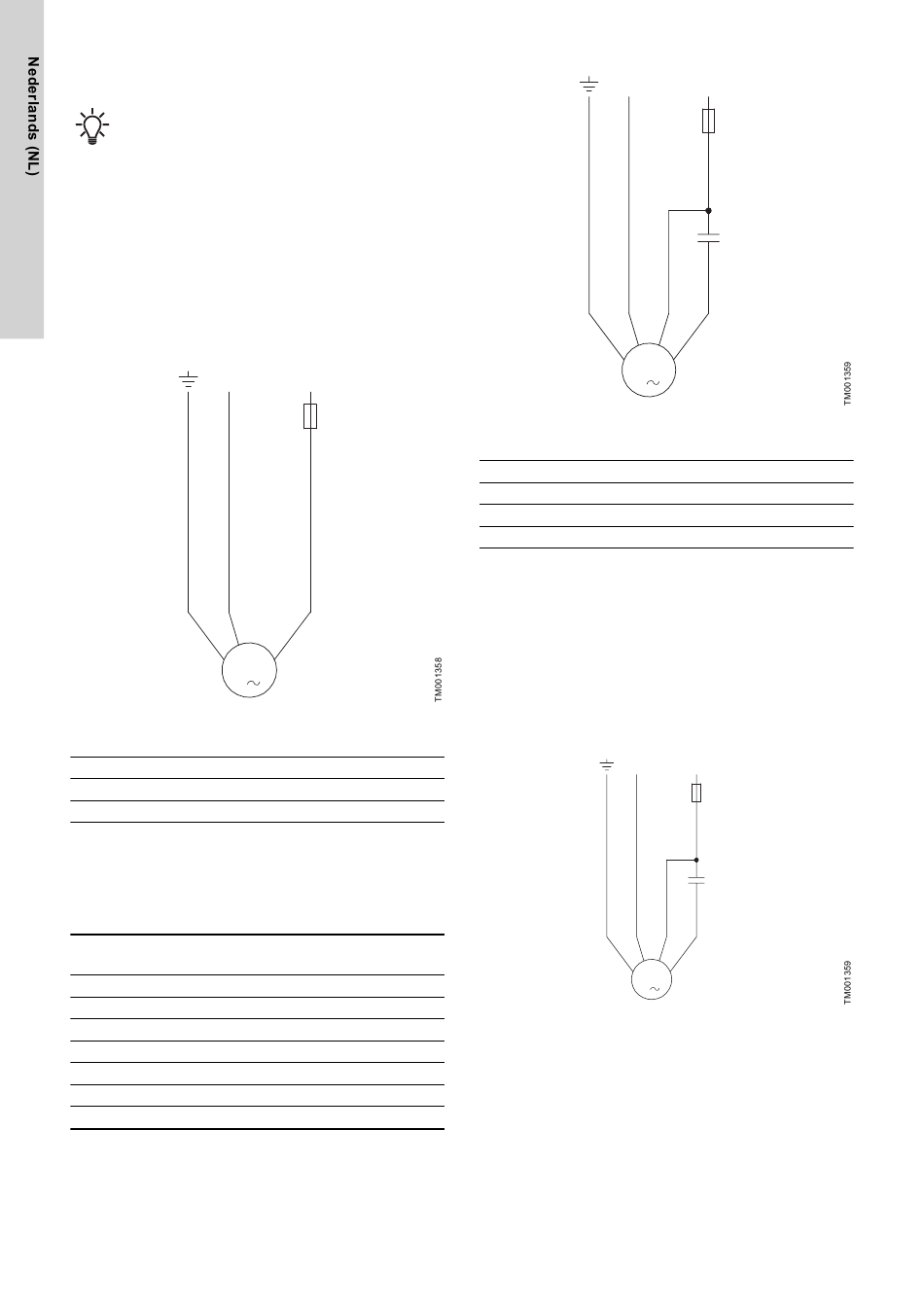

6.5 Aansluiting van éénfasemotoren
6.5.1 Tweedraadsmotoren
MS402 tweedraadsmotoren zijn voorzien van motorbeveiliging en
een starter en kunnen daarom direct op het elektriciteitsnet worden
aangesloten. Zie afb. Tweedraadsmotoren.
N
1 2
M
1
Tweedraadsmotoren
1 Geel en groen
2 Blauw
3 Bruin
6.5.2 PSC motoren
De PSC motoren zijn aangesloten op het net via een
bedrijfscondensator die moet worden gedimensioneerd voor continu
bedrijf.
Kies de juiste condensatorcapaciteit uit onderstaande tabel:
Motor
[kW]
0,25
0,37
0,55
0,75
1,10
1,50
2,20
MS402 PSC motoren kleiner dan 1,1 kW zijn voorzien van
motorbeveiliging en moeten worden aangesloten op het
elektriciteitsnet zoals weergegeven in afb. PSC motoren.
314
L
3
Condensator
[μF] 400 V, 50 Hz
12,5
16
20
30
40
50
75
N
1 2
M
1
PSC motoren
1 Geel en groen
2 Grijs
3 Bruin
4 Zwart
6.5.3 Driedraadsmotoren
MS402 3-draads eenfasemotoren zijn voorzien van
motorbeveiliging en moeten worden aangesloten op het
elektriciteitsnet via een Grundfos besturingskast SA-SPM 50 Hz of
60 Hz zonder motorbeveiliging.
MS4000, MS6000 3-draads eenfasemotoren moeten via een
Grundfos SA-SPM 50 Hz of 60 Hz besturingskast met
motorbeveiliging op het elektriciteitsnet worden aangesloten.
Wanneer een conventionele motorbeveiliging wordt gebruikt, dient
de elektrische aansluiting te worden uitgevoerd zoals hieronder is
beschreven.
N
2
1
M
1
CSIR
L
C
4
3
L
C
3 4
