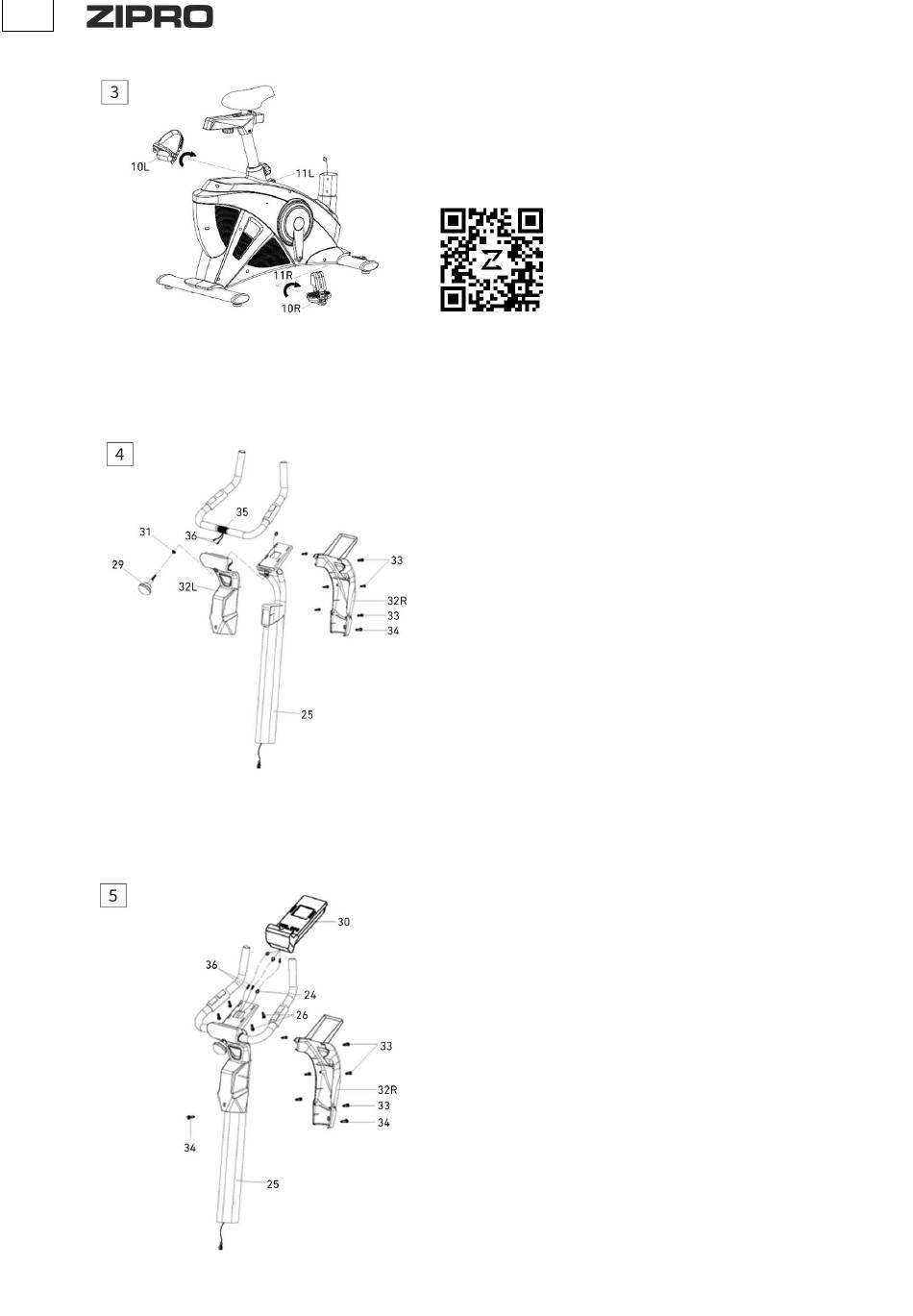

ÉTAPE 3.
Les pédales de gauche et de droite (10L/R) se fixent sur la manivelle (11L/R).
La vis de la pédale de droite (10R) doit être serrée dans le sens des aiguilles
d'une montre. La vis de la pédale de gauche (10L) doit être serrée dans le sens
inverse des aiguilles d'une montre.
REMARQUE ! Les pédales de gauche et de droite portent le symbole « R » pour
celle de droite et « L » pour celle de gauche.
Découvrez comment réaliser cette étape.
Scannez le code QR et regardez la vidéo.
ÉTAPE 4.
Retirez les caches de molette de guidon, arrière et avant, installés en usine
(32L/R) et dévissez la molette de réglage du guidon (29).
Faites passer le fil de mesure du pouls (36) par la potence du guidon (25). Fixez
la molette de réglage du guidon (29) sur le cache de molette du guidon arrière
(32L) à l'aide d'une rondelle plate (31).
Réglez le guidon (35) sur la potence (25) à la position souhaitée et bloquez-le
avec la molette de réglage du guidon (29).
ÉTAPE 5.
Connectez le fil de mesure du pouls (36) et le fil de la console (24) à la console
(30). Fixez la console (30) sur la potence de guidon (25) à l'aide de la vis de la
console (26). Assurez-vous que chaque vis est correctement serrée.
Vissez le cache de molette du guidon arrière et avant (32L/R) à la potence de
guidon (25) à l'aide de vis cruciformes.
