NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené ku výrobku.
Na montovanie zariadenia pripravte miesto príslušnej veľkosti.
Vzhľadom ku veľkej hmotnosti niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.

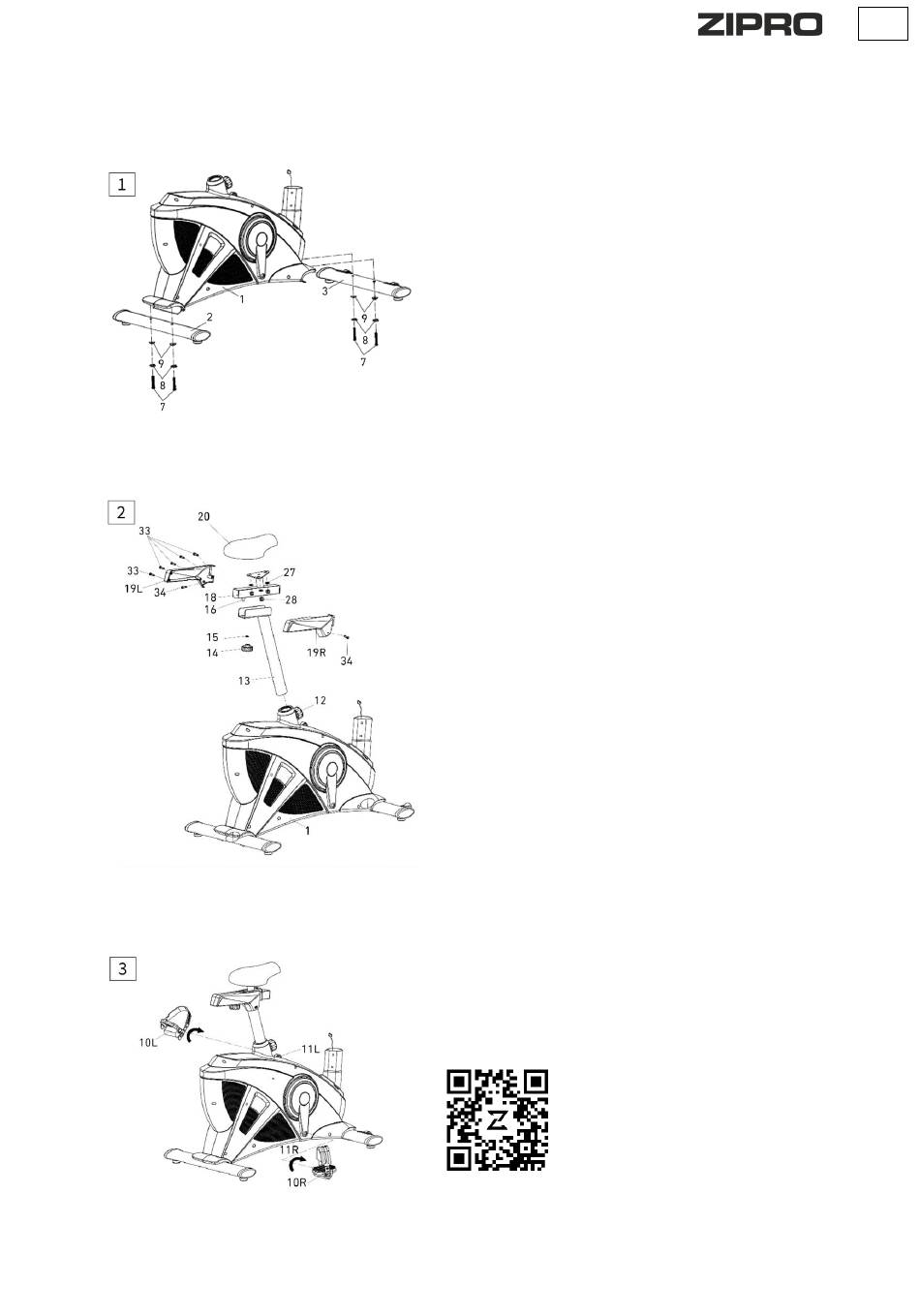

1. KROK
Namontujte zadný (2) a predný (3) podstavec na hlavný rám (1) s použitím
šesťhranných skrutiek (7), oblúkových podložiek (8) a matíc k šesťhranným
skrutkám (9).
POZOR! Pred inštaláciou podstavcov odstráňte plastový alebo kartónový
prepravný zámok, ak je prítomný.
POZOR! Prední podstavec má transportné kolieska (transportné valčeky).
2. KROK
Sedlo (20) pripevnite k vodidlu sedla (18) pomocou samosvorných matíc (28) a
plochých podložiek (27). Zamontujte vedení (18) so sedlom (20) ku stĺpiku
sedla (13).
Nastavte sedlo v požadovanej polohe a zaistite ho kolieskom vodorovného
nastavenia (14), podložkou (15) a podperou „U" (16). Stĺpik (13) vrátane sedla
(18) vsuňte do zadnej časti hlavného rámu. Nastavte sedlo do požadované
výšky a zaistite ho kolieskom zvislého nastavovania (12).
S použitím krížových skrutiek (33 a 34) priskrutkujte ľavý a pravý kryt vedenia
sedla (19L/R) ku stĺpiku sedla (13).
POZOR! Pri nastavení výšky sedla neprekračujte označenú minimálnu a
maximálnu výšku.
POZOR! Pred použitím zariadenia sa presvedčte, že je sedlo (20) stabilne
namontované na vedenie (18).
3. KROK
Priskrutkujte pravý a ľavý pedál (10L/R) ku kľuke (11L/R). Skrutku pravého
(10R) utiahnite v súladu s pohybom hodinových ručičiek. Ľavý (10L) utiahnite
proti smeru pohybu hodinových ručičiek.
POZOR! Pravý a ľavý pedál (10L/R) sú označené písmenami – pravý "R" a ľavý
"L".
Overte si, ako sa má tento krok vykonať.
Oskenujte QR kód a pozrite si film.
