LISTE DES PIÈCES
No
Description
1
Cadre principal
2
Stabilisateur arrière
3
Stabilisateur avant
4
Capuchon du stabilisateur
5
Pied de nivellement
6
Écrou hexagonal
7
Vis hexagonale
8
Rondelle cambrée
9
Écrou pour vis hexagonal
10L/R
Pédale gauche/droite
11L/R
Manivelle gauche/droite
12
Bouton de réglage de la hauteur de selle
13
Tige de selle
14
Bouton de réglage vertical du siège
15
Rondelle de bouton de réglage vertical du siège
16
Support en U pour le réglage horizontal du siège
17
Capuchon du guide du siège
18
Guide du siège
19L/R
Cache du guide du siège gauche/droite
20
Selle
21
Vis hexagonale
22
Cache de tige du guidon
23
Fil de connexion
INSTRUCTIONS DE MONTAGE
ATTENTION! Pendant l'installation, suivez les étapes ci-dessous et utilisez les outils fournis.
Préparez un espace libre suffisant pour monter l'appareil.
En raison du poids élevé de certains composants, il est recommandé d'être deux pour le montage.
Quantité
No
Description
1
24
Fil de console
1
25
Potence de guidon
1
26
Vis de console
4
27
Rondelle plate
4
28
Écrou autoblocant
4
29
Molette de réglage du guidon
4
30
Console
4
31
Rondelle plate
4
32L/R
Cache de molette du guidon avant/arrière
1/1
33
Vis cruciforme
1/1
34
Vis cruciforme
1
35
Guidon
1
36
Fil de mesure du pouls
1
37
Poignée mousse
1
38
Embout de guidon
1
39
Rondelle cambrée
2
40
Rondelle plate
1
41
Adaptateur secteur
1/1
42
Rondelle plate
1
43
Gourde
2
44
Porte-gourde
1
45
Boulon
1

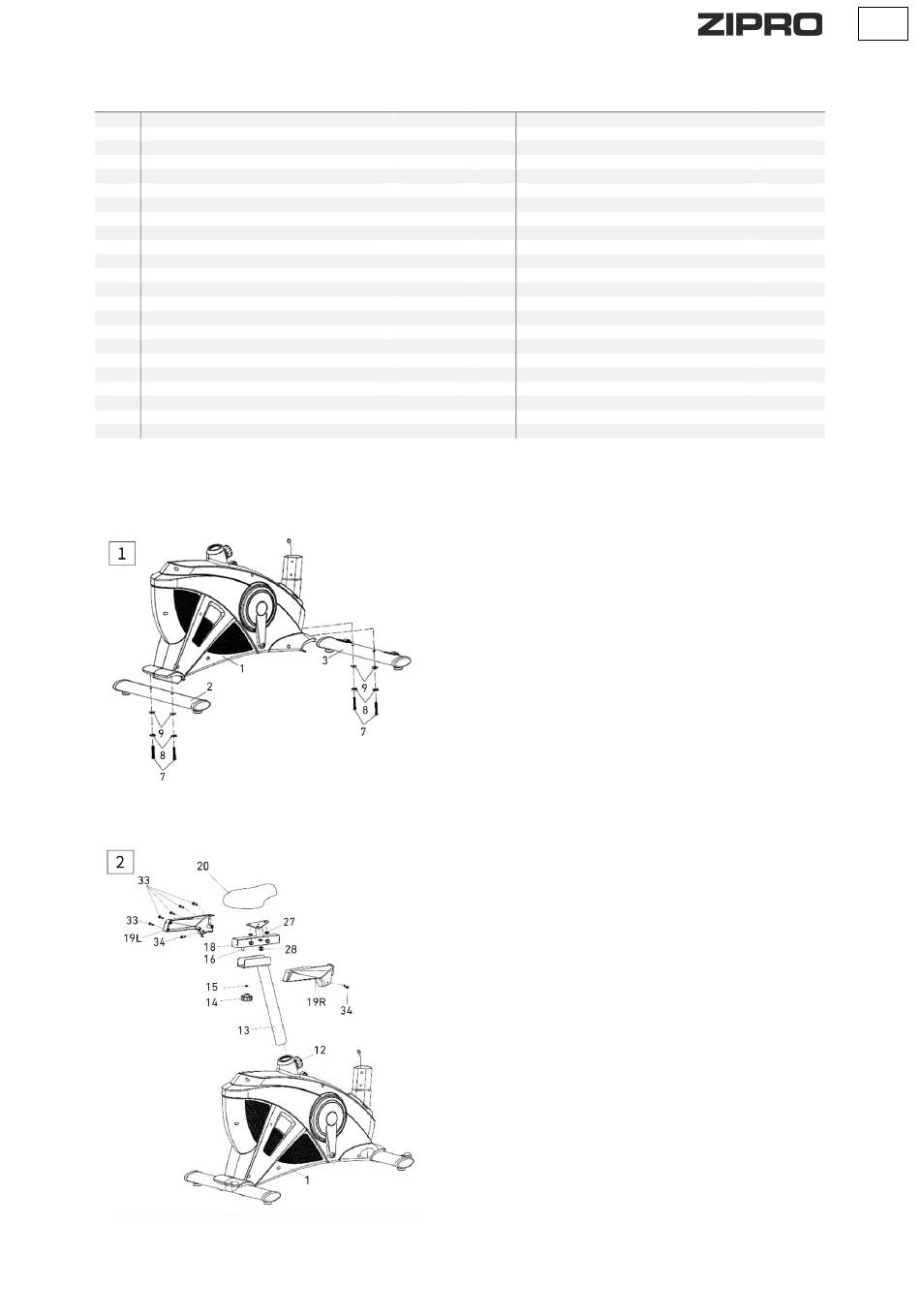

ÉTAPE 1.
Attachez le stabilisateur arrière (2) et avant (3)
au cadre principal (1) à l'aide des vis hexagonales (7),
des rondelles ondulées (8) et des écrous pour vis
hexagonales (9).
ATTENTION ! Avant d'installer les stabilisateurs, retirez la protection de
transport en plastique
ou en carton, le cas échéant.
N.B. Le stabilisateur avant est équipé de roulettes de transport.
ÉTAPE 2.
Installez le siège (20) au guide du siège (18) à l'aide des écrous autoblocants
(28) et des rondelles plates (27). Fixez le guide (18) avec la selle (20) à la tige de
siège (13).
Réglez le siège à la position souhaitée en le bloquant avec le bouton de
réglage horizontal (14), la rondelle (15) et le support en U (16).
Insérez la tige de siège (13) avec le siège (18) à l'arrière du cadre principal.
Réglez le siege à la hauteur souhaitée et verrouillez-le à l'aide du bouton de
réglage vertical (12).
Utilisez les vis cruciformes (33 et 34) pour fixer la cache gauche et droite du
guide de siège (19L/R) à la tige de siège (13).
REMARQUE ! Lorsque vous réglez la hauteur de la selle, ne dépassez pas la
hauteur minimale et maximale indiquée sur la tige de selle.
REMARQUE ! Avant d'utiliser l'appareil, assurez-vous que la selle est
solidement fixée sur le guide.
FR
Quantité
1
1
4
3
3
1
1
1
1/1
11
4
1
2
2
2
2
4
1
2
1
1
2
96
