NÁVOD NA MONTÁŽ
POZOR! Během montáže dodržujte následující kroky a používejte nářadí připojené k výrobku.
Na montování zařízení připravte místo příslušné velikosti.
Vzhledem k velké hmotnosti některých části se doporučuje, aby montáž prováděly dvě osoby.
59

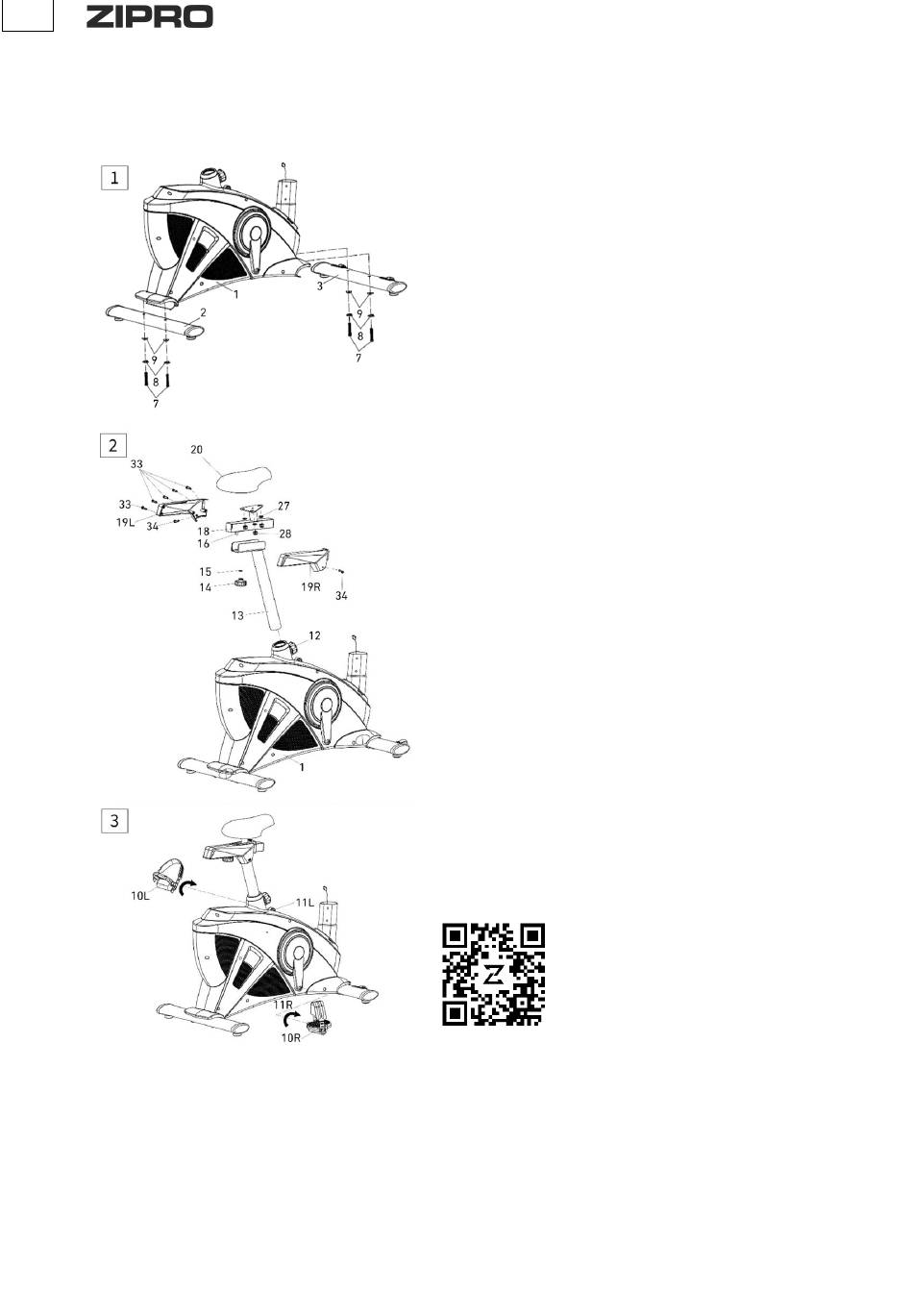

1. KROK
Namontujte zadní (2) a přední (3) podstavec na hlavní rám (1) s použitím
šestihranných šroubů (7), obloukových podložek (8) a matic k šestihranným
šroubům (9).
POZOR! Před instalací podstavec odstraňte přepravní zámek z plastu nebo
lepenky, pokud existuje.
POZOR! Přední podstavec má transportní kolečka.
2. KROK
Připevněte sedlo (20) k vedení sedla (18) pomocí samojistných matic (28) a
plochých podložek (27). Zamontujte vedení (18) se sedlem (20) ke sloupku
sedla (13).
Nastavte sedlo v požadované poloze a zajistěte je kolečkem vodorovného
nastavení (14), podložkou (15) a podpěrou „U" (16). Sloupek (13) včetně sedla
(18) vsuňte do zadní části hlavního rámu. Nastavte sedlo do požadované výšky
a zajistěte je kolečkem svislého nastavování (12).
S použitím křížových šroubů (33 a 34) přišroubujte levý a pravý kryt vedení
sedla (19L/R) ke sloupku sedla (13).
POZOR! Při nastavení výšky sedla nepřekračujte označenou minimální a
maximální výšku.
POZOR! Před použitím zařízení se přesvědčte, že je sedlo (20) stabilně
namontované na vedení (18).
3. KROK
Přišroubujte pravý a levý pedál (10L/R) ke klice (11L/R). Šroub pravého (10R)
utáhněte v souladu s pohybem hodinových ručiček. Levý (10L) utáhněte proti
směru pohybu hodinových ručiček.
POZOR! Pravý a levý pedál jsou označeny písmeny „R" pro pravý a „L" pro
levý.
