DE

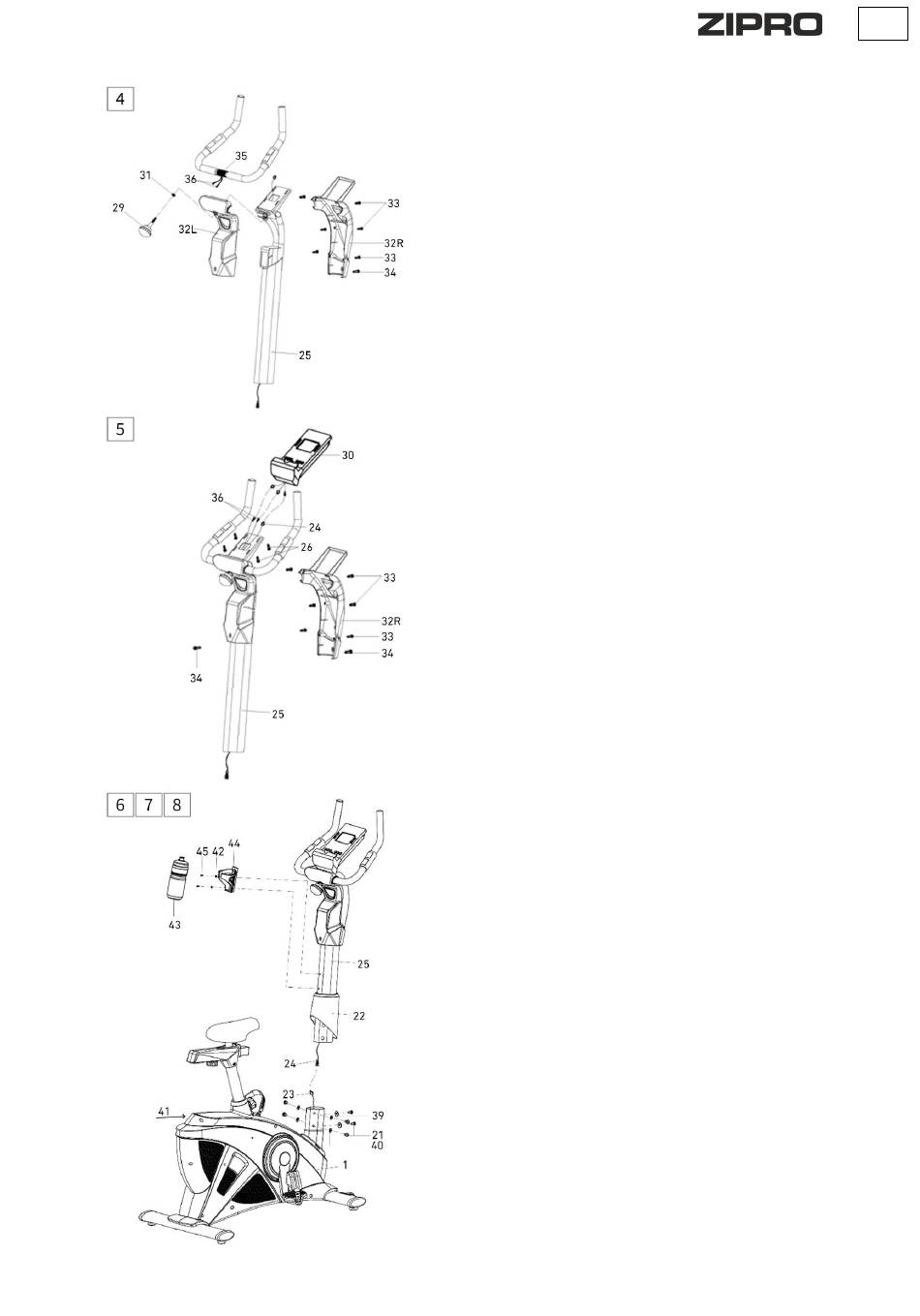

SCHRITT 4.
Entfernen Sie die werksseitig montierten Verkleidungen der hinteren und
vorderen Lenkersäule (32L/R) und lösen Sie den Drehknopf zur Einstellung des
Lenkers (29).
Ziehen Sie die Pulssensorleitung (36) durch die Lenkerkolumne (25).
Befestigen Sie den Drehknopf für Lenkereinstellung (29) an der hinteren
Lenkradabdeckung (32L) und benutzen Sie hierfür die Unterlegscheibe (31).
Stellen Sie den Lenker (35) in der Kolumne (25) in die gewünschte Position und
blockieren Sie sie mit dem Drehknopf für Lenkereinstellung (29).
SCHRITT 5.
Schließen Sie die Pulssensorleitung (36) und die Computerleitung (24) an den
Computer (30) an. Befestigen Sie den Computer (30) mithilfe der
Computerschraube (26) auf der Lenkerkolumne (25). Vergewissern Sie sich,
dass jede Schraube richtig festgezogen ist.
Mit den Kreuzschlitzschrauben befestigen Sie die hintere und vordere
Lenkerabdeckung (32L/R) an der Lenkerkolumne (25).
SCHRITT 6.
Legen Sie die Verkleidung (22) an der Lenkersäule an (25). Verbinden Sie das
Computerkabel (24) mit dem Verbindungskabel (23).
Montieren Sie die Lenkersäule (25) am Hauptrahmen (1) mithilfe der
Sechskantschraube (21), bogenförmigen Unterlegscheiben (39) und flachen
Unterlegscheiben (40).
Schieben Sie die Verkleidung auf die Lenkersäule (22).
SCHRITT 7.
Befestigen Sie den Flaschenhalter (44) mithilfe der Schraube (45) und flachen
Unterlegscheibe (42) auf der Lenkerkolumne (25). Stellen Sie sicher, dass der
Halter sicher montiert ist und setzen Sie die Trinkflasche ein.
SCHRITT 8.
Stecken Sie das Netzteil (41) in die Steckdose und das Kabel in die Steckdose
an der Vorderseite des Mainframes.
24
