12 Ручка регулировки высоты седла
13 Подседельный штырь
14 Маховичок горизонтальной регулировки
седла
15 Шайба маховичка регулировки седла по
горизонтали
16 U-образный кронштейн для горизонтальной
установки седла
17 Заглушка направляющей седла
18 Направляющая седла
19L/R Защита направляющей седла левая/правая
20 Седло
21 Винт шестигранный
22 Кожух рулевой колонки
23 Соединительный провод
ИНСТРУЦИЯ ПО СБОРКЕ
ВНИМАНИЕ! Во время сборки выполняйте следующие шаги и используйте инструменты, входящие в комплект поставки продукта.
Подготовьте достаточно места для сборки устройства.
Из-за большого веса некоторых элементов рекомендуется выполнять сборку двумя лицами.
1 35 Руль
1 36 Провод для измерения пульса
1 37 Накладка на руль из вспененного материала
1 38 Заглушка руля
1 39 Шайба сферическая
2 40 Плоская шайба
1 41 Адаптер питания переменного тока
1/1 42 Шайба плоская
1 43 бутылк с водой
2 44 держатель бутылки с водой
1 45 Винт
1

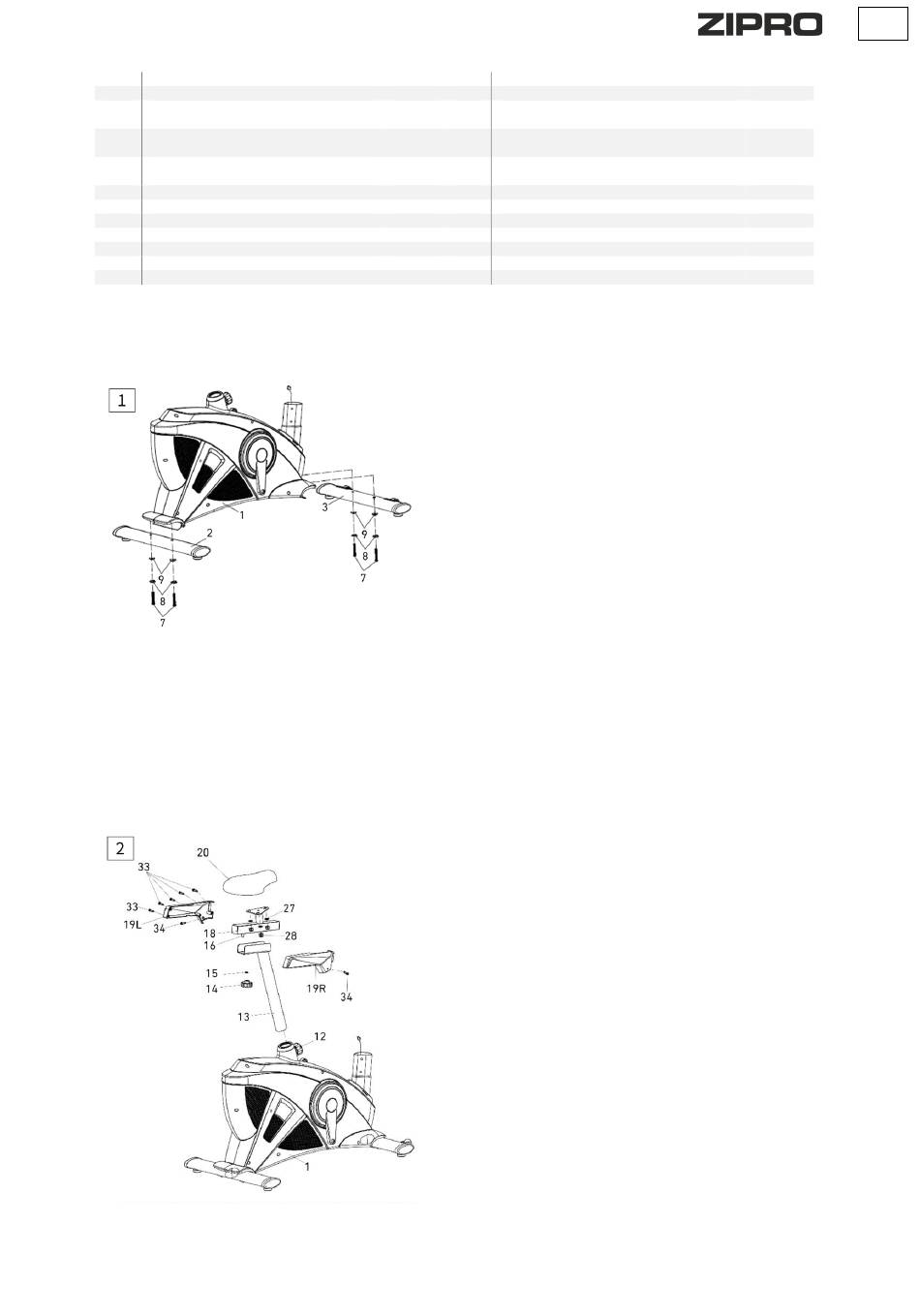

ШАГ 1.
Прикрепите заднее (2) и переднее (3) основание к главной раме (1) с
помощью шестигранных винтов (7), сферических шайб (8) и гаек к
шестигранному винту (9).
ВНИМАНИЕ! Перед сборкой оснований следует удалить пластиковые либо
картонные транспортировочные прокладки, если такие присутствуют.
ВНИМАНИЕ! Переднее основание имеет транспортировочные колеса.
ШАГ 2.
Закрепите седло (20) на направляющей (18) при помощи контргаек (28) и
плоских шайб (27). Направляющую (18) с седлом (20) присоедините к
подседельному штырю (13).
Установите седло в желаемое положение, заблокировав его маховичком
горизонтальной регулировки (14), шайбой (15) и U-образный кронштейн
для горизонтальной установки седла (16).
Штырь (13) с седлом (18) вставьте
в заднюю часть главной рамы. Установите седло на желаемой высоте,
заблокировав его маховичком вертикальной регулировки (12). При помощи
винтов с крестообразным шлицем (33 и 34) прикрутите левый и правый
кожухи направляющей седла (19L/R) к подседельному штырю (13).
ВНИМАНИЕ! При регулировке высоты седла не превышайте отмеченную
минимальную
и максимальную высоту.
ВНИМАНИЕ! Перед использованием устройства убедитесь, что седло
надежно установлено на направляющей.
RU
1
2
2
2
2
4
1
2
1
1
2
