11L/R Ляв/десен курбел
12 Болт за регулиране на височината на
седалката
13 Колче на седалката
14 Болт за хоризонтално регулиране на
седалката
15 Шайба на болта за хоризонтално регулиране
на седалката
16 Подпора от тип „U" за хоризонтално
регулиране на седалката
17 Капачка на водача на седалката
18 Водач на седалката
19L/R Защита на водача на седалката лява/дясна
20 Седалка
21 Шестостенен болт
22 Защита на колоната на кормилото
23 Свързващ кабел
ИНСТРУКЦИЯ ЗА МОНТАЖ
ВНИМАНИЕ! По време на монтаж спазвайте указанията по-долу и използвайте инструментите, приложени към продукта.
Пригответе съответно голямо пространство за монтаж на уреда.
С оглед на голямото тегло на някои елементи се препоръчва монтажът да се изпълни от две лица.
1/1 34 Болт с кръстообразен шпиц
1 35 Кормило
1 36 Кабел за измерване на пулса
1 37 Покритие от пяна на кормилото
1 38 Капачка на кормилото
1 39 Дъгообразна подложка
2 40 Плоска шайба
1 41 Мрежово захранващо устройство
1/1 42 Плоска шайба
1 43 Бидон
2 44 Стойка за бидон
1 45 Болт
1

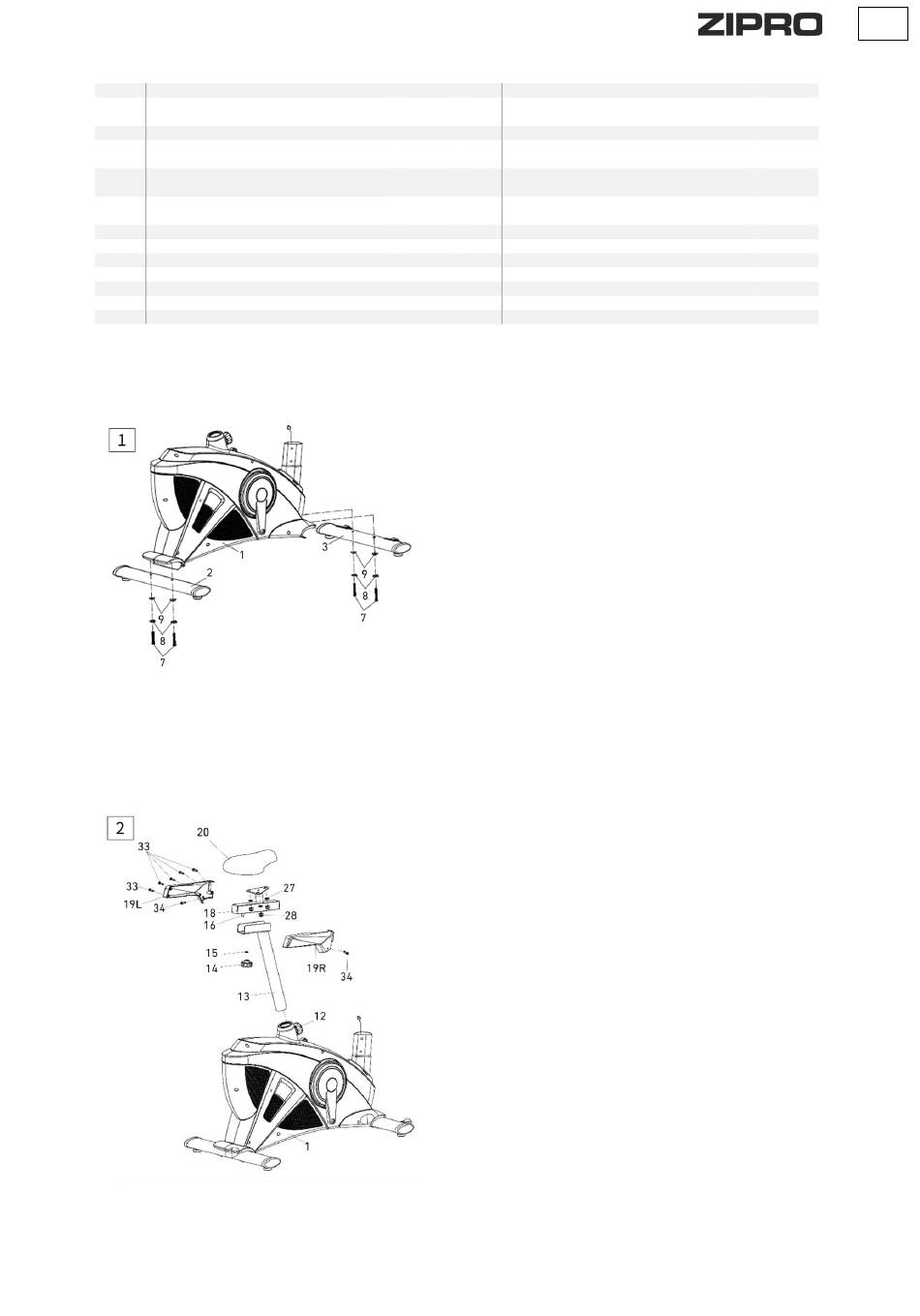

СТЪПКА 1.
Монтирайте задната (2) и предната основа (3) към главната рама (1), като
използвате шестостенни болтове (7), дъгообразни подложки (8) и гайки
за шестостенни болтове (9).
ВНИМАНИЕ! Предната основа е оборудвана с транспортни колела
(транспортни ролки).
СТЪПКА 2.
Монтирайте седалката (20) към водача на седалката (18) като използвате
самозаконтрящи се гайки (28) и плоски шайби (27). Монтирайте водача
(18) със седалката (20) към колчето на седалката (13).
Регулирайте седалката на желаната позиция и я блокирайте с въртящото
копче за хоризонтално регулиране (14), шайба (15) и подпора от тип "U"
(16).
Пъхнете в задната част на главната рама колчето (13) заедно със
седалката (18).
Регулирайте седалката на желаната височина и я блокирайте с копчето
за вертикално регулиране (12).
С помощта на винтовете с кръстат шлиц (33 и 34) закрепете лявата и
дясната защита на водача на седалката (19L/R) към колчето на седалката
(13).
BG
4
1
2
2
2
2
4
1
2
1
1
2
1
