22 Element de protecție tijă ghidon
23 Cablu de conectare
INSTRUCŢIUNI DE MONTAJ
ATENŢIE! Pe durata montajului respectaţi paşii de mai jos şi folosiţi uneltele livrate împreună cu produsul.
Pregătiţi suficient de mult spaţiu liber pentru a monta aparatul.
Având în vedere masa mare a anumitor piese vă recomandăm ca montajul să fie efectuat în două persoane.
41
1 45 Șurub
1

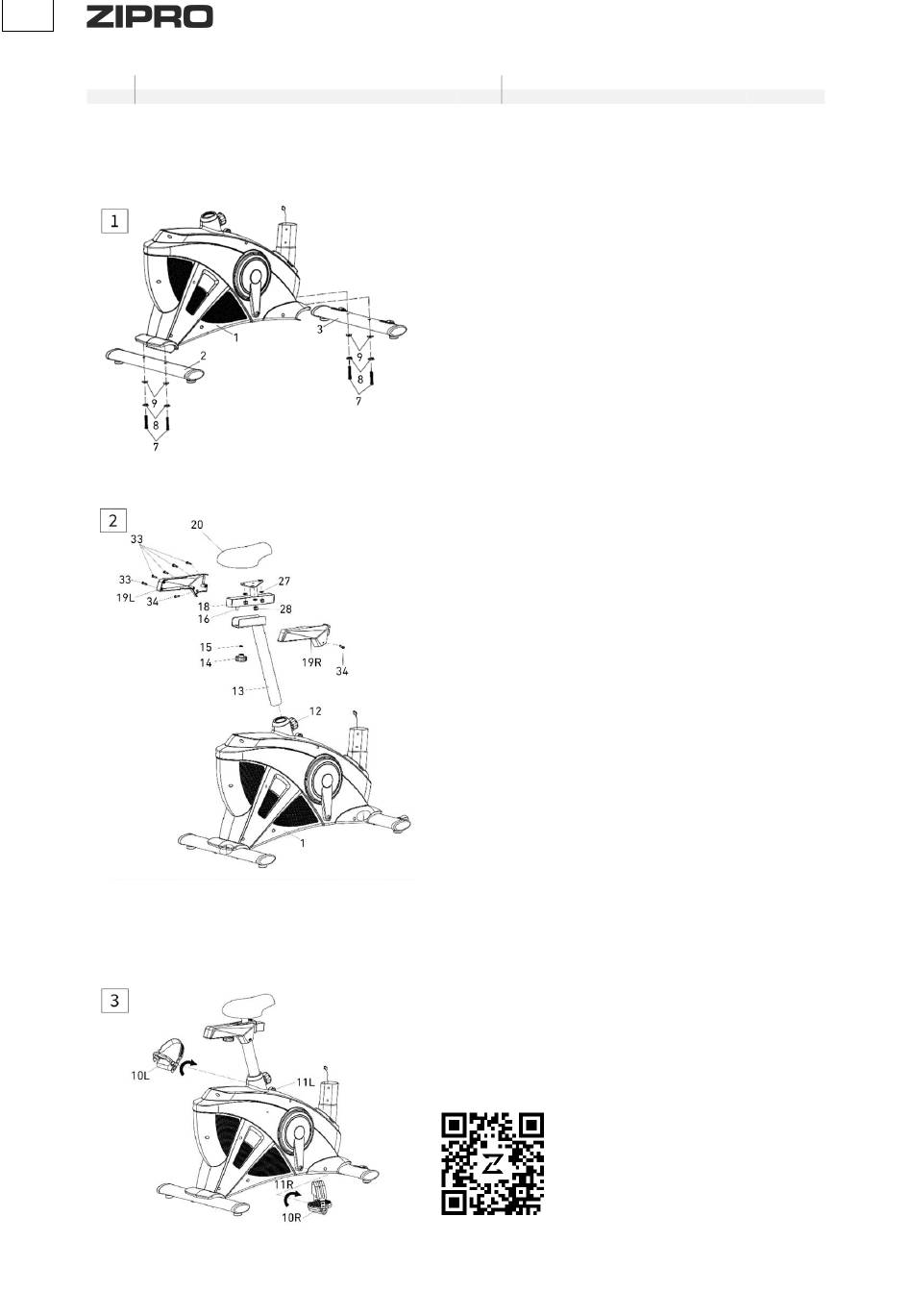

PASUL 1.
Montați baza din spate (2) și pe cea frontală (3) la rama principală (1) folosind
șuruburile hexagonale (7), șaibele arcuite (8) și piulițe pentru șuruburile
hexagonale (9).
ATENȚIE! Înainte de montarea bazelor, scoateți dispozitivul de blocare din
plastic sau carton, dacă este prezent.
ATENŢIE! Baza frontală are roți de transport.
PASUL 2.
Montați șaua (20) pe sistemul de ghidaj a șei (18) utilizând contrapiulițele (28)
și șaibele plate (27). Montați sistemul de ghidaj (18) cu șa (20) pe tija șei (13).
Poziționați șaua în poziția dorită blocând-o cu ajutorul butonului de reglare
orizontală (14), șaiba (15) și suport de tip „U" pentru fixarea orizontală șa (16).
Introduceți tija (13) cu șaua (18) în partea din spate a cadrului principal.
Poziționați șaua la înălțimea dorită și fixați-o cu butonul de reglare verticală
(12).
Folosind șuruburile cu cap de tip cruce (33 și 34), înșurubați elementul de
protecție stânga și dreapta a sistemului de ghidaj a șei (19L/R) pe tija șei (13).
ATENȚIE! Când reglați înălțimea șeii, nu depășiți înălțimea minimă și maximă
marcată.
ATENȚIE! Înainte de a utiliza dispozitivul, asigurați-vă că șaua este fixată bine
pe sistemul ghidaj.
PASUL 3.
Înșurubați pedalele din dreapta și din stânga (10L/R) pe angrenaj (11L/R).
Rotiți șurubul pedalei din dreapta (10R) în sensul acelor de ceasornic. Rotiți
șurubul pedalei din stânga (10L) în sens invers acelor
de ceasornic.
ATENȚIE! Pedalele din dreapta și stânga (10L/R) sunt marcate cu "R" pentru
dreapta și "L" pentru stânga.
Verifică cum să faci acest pas.
Scanează codul QR și vezi filmul.
