ÖSSZESZERELÉSI ÚTMUTATÓ
FIGYELEM! Az összeszerelés során tartsd be az alábbi lépéseket és a termékhez mellékelt szerszámokat használd.
Készíts elő elegendő szabad helyet az eszköz összeszereléséhez.
Az egyes elemek nagy súlyára való tekintettel az összeszerelést két embernek javasolt elvégeznie.
77
1 45 Csavar
1

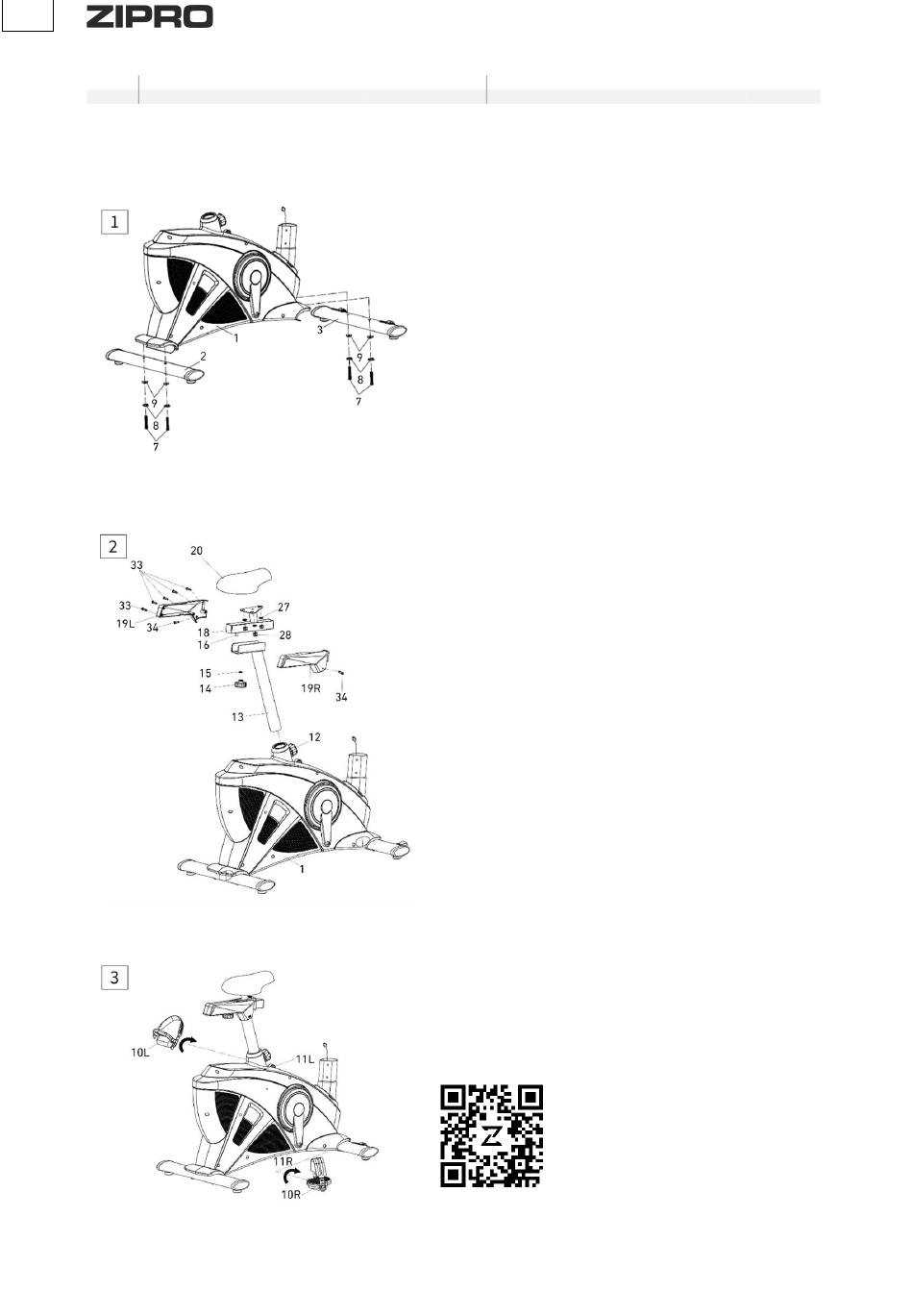

1. LÉPÉS
Szereld fel a hátsó talpat (2) és az első talpat (3) a vázra (1) a hatlapfejű
csavarokkal (7), íves alátétekkel (8) és a hatlapfejű csavarhoz használatos
anyákkal (9).
FIGYELEM! A talpak felszerelése előtt, ha van, távolítsd
el a műanyag vagy karton szállítási védőelemet.
FIGYELEM! Az elülső talp szállítógörgőkkel rendelkezik.
2. LÉPÉS
Szereld fel a nyerget (20) a nyeregsínre (18) az önzáró anyákkal (28) és a lapos
alátétekkel (27). Szereld fel a vezetősínt (18) a nyereggel (20) a nyeregszárra
(13).
Állítsd be a nyerget a kíván állásba a vízszintes nyeregbeállító tekerőgombbal
(14), az alátéttel (15) és az „U" típusú konzollal (16) rögzítve.
Told be a nyeregszárat (13) a nyereggel (18) a váz hátsó részére.
Állítsd be a nyerget a kívánt magasságba és rögzítsd a nyeregmagasság
szabályozó tekerőgombbal (12).
Csavard fel a Philips csavarokkal (33 és 34) a nyeregszárra (13) a bal
és jobb nyereg vezetősín burkolatot (19L/R).
3. LÉPÉS
Csavard fel a jobb és a bal pedált (10L/R) a hajtókarra (11L/R). Húzd meg a jobb
pedál csavarját (10R) az óramutató járásával megegyező irányban, a bal pedál
csavarját (10L) az óramutató járásával ellentétes irányban kell meghúzni.
FIGYELEM! A jobb és a bal pedálok jelölése: "R" job
pedál és "L" bal pedál.
Nézd meg, hogyan kell végrehajtani ezt a lépést.
