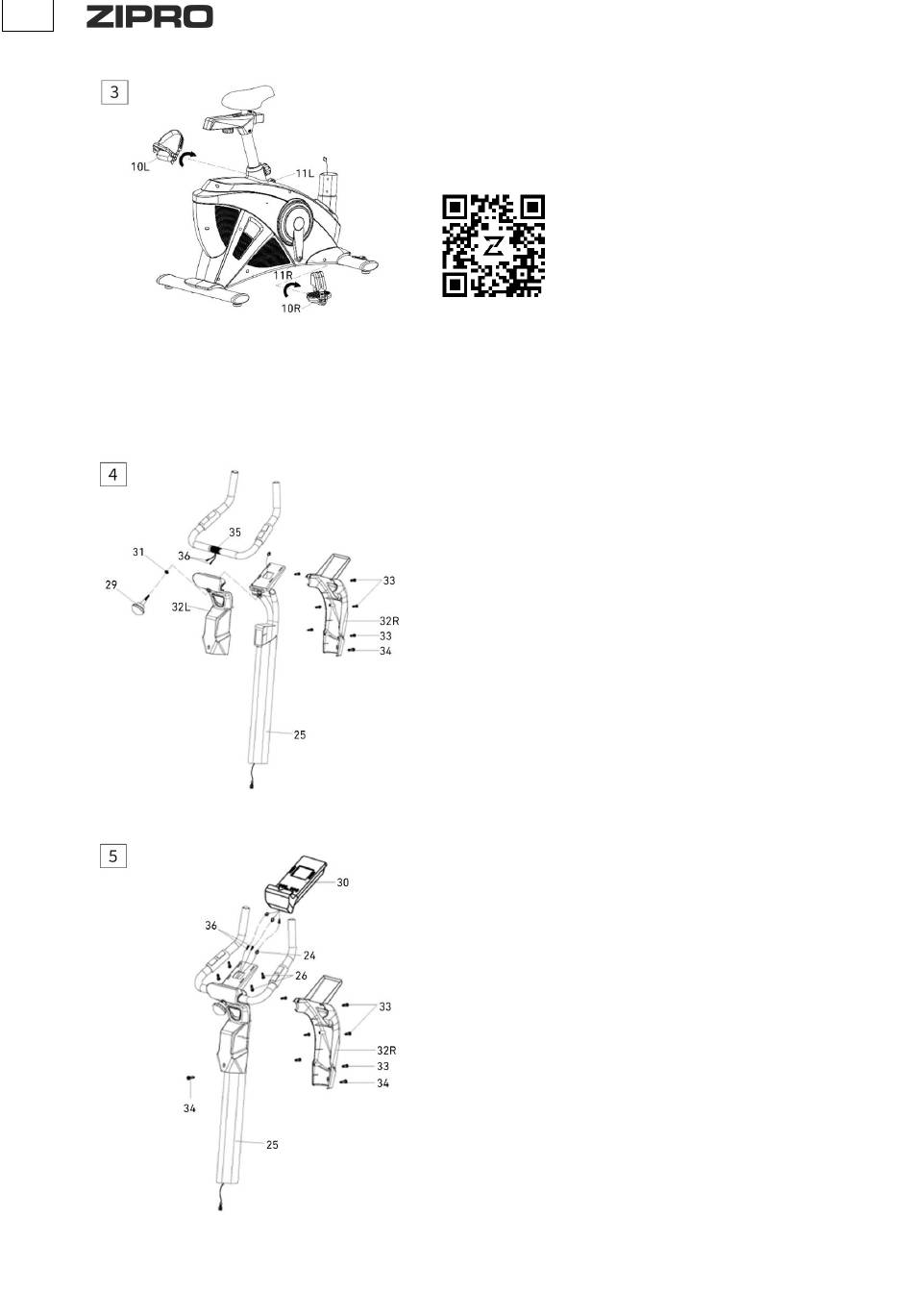

PASO 3.
Montar pedal derecho e izquierdo. Atornille los pedales derecho e izquierdo
(10L/ R) en la manivela (11L/R). Apriete el tornillo derecho (10R) con un
movimiento. Izquierda (10L) advierte sobre el mecanismo de movimiento.
¡ATENCIÓN! El pedal derecho e izquierdo están marcados con letra "R" -
derecho y "L" - izquierdo.
Scopri come fare questa fase.
Scansiona il codice QR e guarda il film.
PASO 4.
Quitar el revestimiento posterior y frontal del telescopio de manillar (32L/R)
montado en fábrica, desenroscar la perilla de ajuste de manillar (29).
Pasar el cable de medición de ritmo cardiaco (36) por el telescopio del
manillar (25). Montar la perilla de ajuste de manillar (29) en revestimiento
posterior del manillar (32L), usando arandelas planas (31).
Ajustar la posición deseada del manillar (35) sobre tubo (25) y bloquearla con
perilla de ajuste de manillar (29).
PASO 5.
Conectar cable de medición de ritmo cardiaco (36) y cable del ordenador (24)
al ordenador (30). Montar ordenador (30) sobre telescopio del manillar (25),
usando tronillo de ordenador (26). Asegurarse que cada tuerca está bien
enroscada.
Usar tornillos de estrella para fijar el revestimiento posterior y frontal (32L/R)
al telescopio de manillar (25).
