6
gekippt und nach oben abgezogen wird.

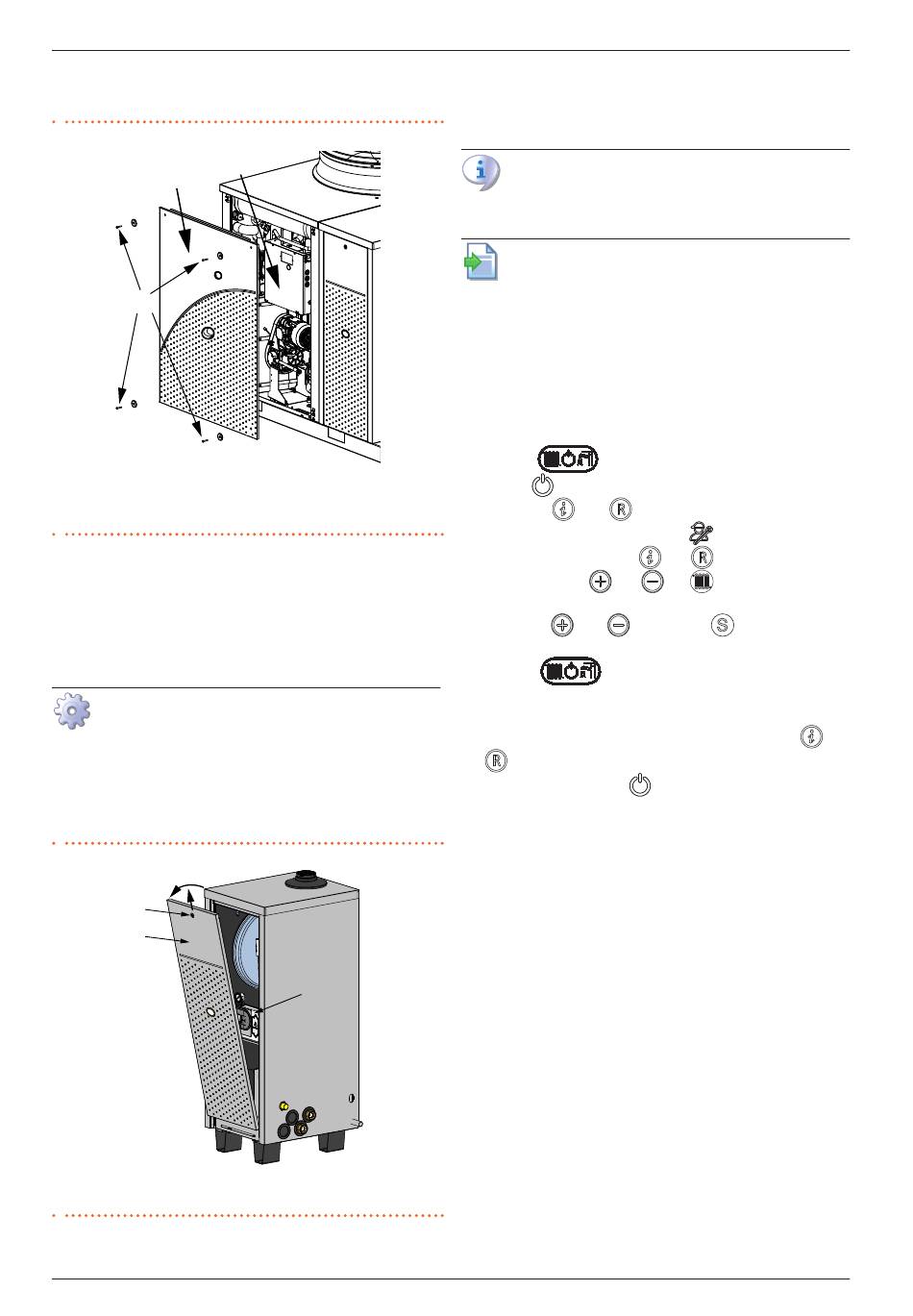

Abbildung 6.1 Zugang zum Modul GAHP A
B
A
A
Schrauben der Frontplatte
B
Frontplatte
C
Schaltschrank Modul GAHP A
6.3
ZUGANG ZUM HEIZKESSEL
Für alle Kontroll- und Wartungsarbeiten muss die Frontplatte des
Heizkessels wie unten beschrieben entfernt werden.
Die anderen Platten können nicht entfernt werden, da sie struktur-
bedingt sind.
Wie man die Frontplatte des Heizkessels entfernt (Abbil-
dung 6.2 S. 33 ):
1. Öffnen Sie das Schloss A mit dem mitgelieferten
Dreikantschlüssel.
2. Entfernen Sie die Frontplatte B, indem Sie sie nach außen
kippen und nach oben ziehen.
Abbildung 6.2 Zugang zum Heizkessel
A
B
A
Verriegelung der Frontplatte
B
Frontplatte
Handbuch für Installation, Gebrauch und Wartung – Gitié 2.0 AHAY
C
C
C
Schaltschrank des Heizkessels AY
6.4
EINSTELLUNG DER PARAMETER DER
STEUERPLATINE
Bevor der Benutzer das Gerät in Betrieb nehmen kann,
müssen die Betriebsparameter eingestellt oder schlicht auf
ihre Richtigkeit überprüft werden.
Einstellungen mit DDC verändern
Wenn das Gerät an die Steuerung DDC angeschlossen ist,
für die Änderung der Einstellungen das entsprechende
Handbuch konsultieren.
6.4.1
AY
Um das Parameter-Menü aufzurufen und den Wert des gewünsch-
ten Parameters einzustellen, muss das folgende Verfahren eingehal-
ten werden (siehe Abbildung 6.3 S. 34 ):
1. Die Taste
drücken, um den OFF-Modus, der durch das
Symbol
angezeigt wird, auszuwählen.
2. Die Tasten
und
dass auf dem Display das Symbol
erscheint. Dann die Tasten
3. Mittels der Tasten
und
fizierende Parameter auszuwählen.
4. Die Tasten
und
Wert des Parameters zu verändern.
5. Die Taste
drücken, um zu bestätigen und abwarten,
dass das Display aufhört zu blinken, um die ausgeführte Einstel-
lung betriebsbereit zu machen.
6. Um das Parameter-Menü zu verlassen, sind die Tasten
gleichzeitig gedrückt zu halten und abzuwarten, dass auf
dem Display das Symbol
Die Betriebsparameter sind in den folgenden Tabellen aufgeführt
und werden auf dem internen Display des Heizkessels angezeigt.
Inbetriebnahme
gleichzeitig drücken und abwarten,
mit der Meldung 'P00'
und
loslassen.
des
Kessels ist der zu modi-
des Sanitärs
betätigen, um den
erscheint.
und
33
