Planungshandbuch

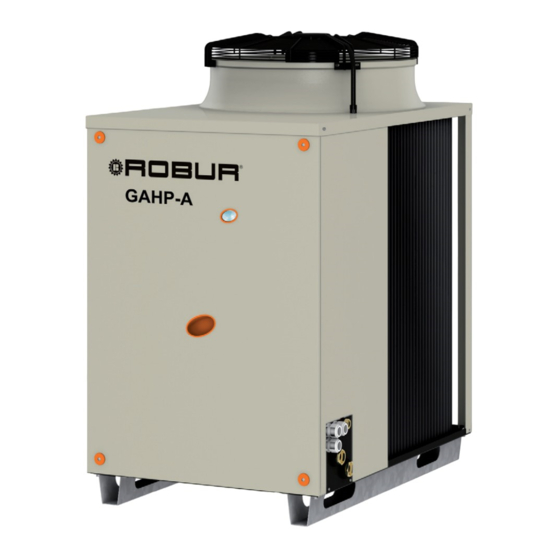

GAHP-A
Luft Gas- Absorptionswärmepumpe
Plattform PRO
mit Erdgas und erneuerbaren Energien betrieben
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Robur GAHP-A

Inhaltszusammenfassung für Robur GAHP-A

  • Seite 1 Planungshandbuch GAHP-A Luft Gas- Absorptionswärmepumpe Plattform PRO mit Erdgas und erneuerbaren Energien betrieben...
  • Seite 2 Vorbehalten sind die Rechte der Inhaber der registrierten Markenzeichen-Inhaber der Marken, die in dieser Veröffentlichung wiedergegeben werden. Robur S.p.A behält sich das Recht vor, die in dieser Anleitung enthaltenen Daten und Inhalte für eine Verbesserung der Produktqualität ohne Vorankündigung zu ändern.

  • Seite 3: Inhaltsverzeichnis

    TECHNISCHE DATEN ..................................7 ABMESSUNGEN ....................................10 BeMessUnG UnD ÜBeRPRÜFUnG DeR anlaGen ������������������������������������13 PLANUNGSPARAMETER ................................13 TABELLE DER PLANUNGSPARAMETER ..........................13 THEORETISCHE GRUNDLAGEN FÜR DIE BERECHNUNG DER ANLAGEN GAHP-A ..........16 WAHL DER VERSION LT ODER HT ............................17 anlaGePlanUnG �����������������������������������������������������������������������������������������19 ALLGEMEINE PLANUNGSKRITERIEN .............................19 INSTALLATIONSANWEISUNGEN .............................21 GERÄTEAUFSTELLUNG ................................23...

  • Seite 5: Allgemeine Angaben Und Technische Daten

    Einheiten HT 65°C, während die Höchstrücklauftemperatur bei 55°C liegt. Für beide Versionen liegen die zulässigen Mindest- und Höchsttemperaturen der Außenluft im Be- reich von - 30°C bis + 45°C. Die Version GAHP-A LT ist demnach für Anlagen mit Flächen- heizsystemen oder Gebläsekonvektoren optimiert, die mit Niedertemperaturwasser bis 50°C betrieben werden.
  • Seite 6 Abmessungen: Breite/Tiefe des lärmgedämpften Modells (854 mm x 1256 mm), Höhe 1540 mm. liefervorschriften LUFT-WASSER ABSORPTIONS-WÄRMEPUMPE GAHP-A HT Wasser-Ammoniak geführte Gas-Absorptionsgeräte mit Brennwert-Luft-Wasser-Wär- mepumpe zur Warmwasserproduktion mit einer Vorlauftemperatur bis 65°C, geeignet für Außenaufstellung, mit wassergekühlter Kondensation und luftgekühlter Verdamp- fung, Betrieb mit Erd- oder Flüssiggas, bestehend aus einem hermetisch dichten Wär-...

  • Seite 7: Technische Daten

    Abmessungen: Breite/Tiefe des Standardmodells (852 mm x 1255 mm), Höhe 1281 mm. Abmessungen: Breite/Tiefe des lärmgedämpften Modells (854 mm x 1256 mm), Höhe 1540 mm. 1�1 teChnIsChe Daten tabelle 1�1 – TECHNISCHE MERKMALE GAHP-A Version LT GAHP-A LT GAHP-A LT S heIzBetRIeB G.U.E. auf Gasverbrauch...
  • Seite 8 SUNG UND ÜBERPRÜFUNG DER ANLAGEN → 13. (2) Für vom Nenndurchsatz abweichende Fördermengen siehe die Werte in Tabelle I-3 auf Seite 1.3 Druckverlusttabelle der einzelnen Einheiten GAHP-A → 9. (3) PCI 34,02 MJ/m3 (1013 mbar – 15 ° C). (4) PCI 46,34 MJ/kg (1013 mbar – 15 ° C).
  • Seite 9 SUNG UND ÜBERPRÜFUNG DER ANLAGEN → 13. (2) Für vom Nenndurchsatz abweichende Fördermengen siehe die Werte in Tabelle I-3 auf Seite 1.3 Druckverlusttabelle der einzelnen Einheiten GAHP-A → 9. (3) PCI 34,02 MJ/m3 (1013 mbar – 15 ° C). (4) PCI 46,34 MJ/kg (1013 mbar – 15 ° C).

  • Seite 10: Abmessungen

    3600 0,67 0,65 0,62 0,61 0,60 0,57 0,55 0,53 3700 0,70 0,68 0,66 0,64 0,63 0,60 0,58 0,56 3800 0,74 0,71 0,69 0,67 0,66 0,63 0,61 0,58 3900 0,77 0,75 0,72 0,71 0,69 0,66 0,64 0,61 4000 0,81 0,78 0,76 0,74 0,72 0,70...
  • Seite 11 Planungshandbuch – GAHP-A abbildung 1�2 – Abmessungen Vorder- und Seitenansicht (Abmessungen in mm). abbildung 1�3 – Anschlussplatte zeICheneRKlÄRUnG Gasanschluss Ø ¾” F Anschluss Wassereingang Ø 1¼” F Anschluss Wassereingang Ø 1¼” F Detail der Wasser-/ Gasanschlüsse...
  • Seite 12 abbildung 1�4 – Abzugendstück  Ausschnitt des Abzugendstücks (Teil des Lieferumfangs)

  • Seite 13: Bemessung Und Überprüfung Der Anlagen

    Die Hauptplanungsparameter sind die Heizleistung q (ausgedrückt in kW) der einzel- nen Einheit GAHP-A und der energetische Gas-Wirkungsgrad G.U.E. (Gas Utilizzation Ef- ficency), die beide auf der Grundlage der Projektbedingungen bewertet werden. Unter energetischem Gas-Wirkungsgrad G.U.E. wird das Verhältnis zwischen der Nutzwärme- leistung und der Ist-Wärmebelastung verstanden.
  • Seite 14 37,2 35,2 +14°C 38,8 38,6 38,1 37,6 35,7 +15°C 38,9 38,6 38,3 38,0 36,1 tabelle 2�2 – G.U.E.-Wirkungsgrad GAHP-A Version LT G�U�e�-WIRKUnGsGRaD GahP-a version lt WasseRvORlaUFteMPeRatUR (t 35°C 40°C 45°C 50°C 55°C teMPeRatUR aUssenlUFt (ta) WasseRRÜCKlaUFteMPeRatUR (t 25°C 30°C 35°C 40°C...
  • Seite 15 +14°C 38,0 37,3 36,6 35,1 33,5 31,4 +15°C 38,0 37,3 36,7 35,3 34,0 31,8 tabelle 2�4 – G.U.E.-Wirkungsgrad GAHP-A Version HT G�U�e�-WIRKUnGsGRaD GahP-a version ht WasseRvORlaUFteMPeRatUR (t 40°C 45°C 50°C 55°C 60°C 65°C teMPeRatUR aUssenlUFt (ta) WasseRRÜCKlaUFteMPeRatUR (t 30°C 35°C 40°C...

  • Seite 16: Theoretische Grundlagen Für Die Berechnung Der Anlagen Gahp-A

    1,380 2�3 theORetIsChe GRUnDlaGen FÜR DIe BeReChnUnG DeR anlaGen GahP-a Der Rechenansatz für das Projekt der Anlagen GAHP-A beruht auf der Berechnung der Ef- fizienz q jeder einzelnen Einheit zu den vom Projekt vorgegebenen Außenbedingungen anhand der zuvor aufgeführten Tabellen.

  • Seite 17: Wahl Der Version Lt Oder Ht

    Außenlufttemperatur nach Projektvorgabe 2�4 Wahl DeR veRsIOn lt ODeR ht Die Produktreihe GAHP-A ist in zwei Versionen lieferbar, die auf der Grundlage der maxi- malen Vorlauftemperatur der Anlage T der Wärmeträgerflüssigkeit festgelegt sind. Die Version LT wird für Temperaturen bis 50°C gewählt, während die Version HT für Tempera- turwerte über 50°C eingesetzt wird.
  • Seite 18 abbildung 2�2 – Kennlinie zur Auswahl der Version LT oder HT                          zeICheneRKlÄRUnG Außenlufttemperatur Wasservorlauftemperatur Falls bei den Messungen vor Ort die Punkte auf der Kennlinie außerhalb des Bereichs von LT oder HT liegen, sind für den Einsatz der Absorptionswärmepumpen bauliche Ver- änderungen an der Gebäudeanlage erforderlich (Wärmedämmung, Verbesserung der Türen und Fenster, Änderung oder Austausch der Verbrauchergeräte, Verlängerung der...

  • Seite 19: Anlageplanung

    Wobei Q ist die von dem installierten Aggregat gelieferte Wärmeleistung. Fc bedeutet den jahreszeitlichen Mindestlastfaktor, der mit der im Abschnitt 2.3 THEORE- TISCHE GRUNDLAGEN FÜR DIE BERECHNUNG DER ANLAGEN GAHP-A → 16 erläuterten Formel berechnet wird. Brauchwarmwasserproduktion In Anlagen mit Wärmepumpen GAHP-A ist auch die Produktion von Brauchwarmwas- ser möglich, wobei jedoch zu berücksichtigen ist, dass die maximale Rücklauftempera-...
  • Seite 20 Vorlauftemperatur zu den Heizschlangen. abbildung 3�1 – Hydraulikschaltplan für den Einsatz eines Einzelgerätes GAHP-A Hydraulikschaltplan für den Einsatz eines Einzelgerätes GAHP-A mit Brauchwarmwassererzeugung mit Höchsttemperatur von 45°C. In dem Schaltplan der Abbildung 3.1 Hydraulikschaltplan für den Einsatz eines Einzel- gerätes GAHP-A → 20 haben die dargestellten Komponenten folgende Funktionen: „1“...

  • Seite 21: Installationsanweisungen

    Für die Geräte erforderliche chemische und physikalische Wasserparameter der Anlagen. 3�2 InstallatIOnsanWeIsUnGen • Die Einheit GAHP-A wird außerhalb des Gebäudes in einer Zone mit unbehinderter Luftzirkulation aufgestellt und erfordert keinen besonderen Schutz gegen Witte- rungseinflüsse. auf keinen Fall darf die einheit GahP-a im Inneren eines Rau- mes installiert werden�...
  • Seite 22 Lufteinlässen eines Gebäudes befinden. Für den Rauchgasabzug müssen die geltenden Gesetzesvorschriften beachtet werden. • Wenn das Gerät GAHP-A in der Nähe von Gebäuden aufgestellt wird, ist darauf zu achten, dass es sich außerhalb der Tropflinie von Dachrinnen oder ähnlichem befindet.

  • Seite 23: Geräteaufstellung

    Eine Frostschutz-Vorrichtung des Moduls der Einheit GAHP-A verhindert, dass das Wasser des Kreislaufs gefriert. Die Frostschutzfunktion schaltet die externe Wasser- Umwälzpumpe (sofern diese vom Gerät GAHP-A gesteuert wird) und ggf. auch den betreffenden Brenner (soweit erforderlich) ein. Aus diesem Grund muss während des gesamten Winters die Strom- und Gasversorgung des Gerätes GAHP-A aufrecht...
  • Seite 24 Das Gerätegewicht plus Gewicht des Aufstellsockels müssen von der Gebäudestruktur gehalten werden können. Das Gewicht der Einheit GAHP-A findet sich im Abschnitt 1.1 TECHNISCHE DATEN → 7. Eine Eindämmungsstufe zur Aufnahme und Ableitung des Wassers in einen entsprechen- den Abfluss vorsehen und für Wartungsarbeiten einen Laufsteg um das Gerät anlegen.

  • Seite 25: Komponenten Der Hydraulikanlage

    Planungshandbuch – GAHP-A abbildung 3�3 – Mindestabstände Die Schalleinwirkung der Einheit GAHP-A in Funktion des Aufstellungsortes bewerten: Die Aufstellung des Gerätes GAHP-A an Stellen (Gebäudeecken usw.) vermeiden, die das Betriebsgeräusch verstärken (Schallreflexion); in jedem Fall die Schalleinwirkungen berücksichtigen. 3�4 KOMPOnenten DeR hYDRaUlIKanlaGe Die nachstehend beschriebenen Bauteile, die in Gerätenähe zu installieren sind, werden in...
  • Seite 26 Falls mehrere Einheiten GAHP-A an denselben Wasserkreislauf angeschlossen werden, sind zusätzlich folgende Bauteile vorzusehen: • WASSERUMWÄLZPUMPE der einzelnen Einheiten in der Wasserleitung am Eintritt, die das Wasser zur Einheit GAHP-A pumpen und die entsprechend den Merkmalen der Anlage auszuwählen ist. • HYDRAULISCHE WEICHE komplett mit Entlüftungsventil und Ablasshahn.

  • Seite 27: Planung Der Elektrischen Anlage

    Mindestkontaktöffnung von 3 mm oder ein 10-A-Schutzschalter. 4�2 ansChlUss an Das steUeRsYsteM Des GeRÄteBetRIeBs Zur Steuerung und Regelung des Gerätes GAHP-A ist eine digitale Steuertafel (DDC) als Zubehör lieferbar. Für einen abzudeckenden Gesamtabstand von ≤ 200 m mit maximal 5 angeschlossenen Einheiten kann ein einfaches abgeschirmtes Kabel 3x0,75 mm2 verwendet werden;...

  • Seite 29: Regel- Und Steuersystem

    Tafel den Gesamtkomplex der Geräte verwaltet. Für die vormontierten Geräte gehört die digitale Steuertafel zum serienmäßigen Liefer- umfang. Für die nicht von Robur vormontierte Einheit GAHP-A ist die Steuertafel DDC als Zubehör lieferbar. Die Digitale Steuertafel wird im Inneren (Raumlufttemperatur im Bereich zwischen 0°C und 50°C) auf einer Schalttafel installiert, auf der eine rechteckige Öffnung mit den Ma-...

  • Seite 30: Steuerung Und Regelung Der Anlage

    Front-/Rückansicht mit Angabe der elektrischen Anschlüsse. 5�2 steUeRUnG UnD ReGelUnG DeR anlaGe Für die Steuerung und Regelung des Systems GAHP-A ist es angebracht, eine oder meh- rere digitale Steuertafeln (DDC) einzusetzen, mit denen neben der Steuerung und Rege- lung eine vollständige Systemdiagnose möglich ist.

  • Seite 31: Regelung Der Abtaufunktion

    5�4 ReGelUnG DeR FUnKtIOn GleItteMPeRatUR Es ist möglich, die Vor- oder Rücklauftemperatur der Anlage GAHP-A stufenlos in Funkti- on eines externen Parameters zu regeln, der von einem zweiten elektronischen System gesteuert wird. Insbesondere kann es vorteilhaft sein, die Vorlauftemperatur der Wärme- trägerflüssigkeit zu den Verbrauchern in Abhängigkeit von der Temperatur der Außenluft...

  • Seite 32: Steuerung Und Regelung Der Brauchwarmwasserproduktion

    Die Schnittstelle RB100 bietet die Möglichkeit, für die Erzeugung von Brauchwarmwasser auf die Zuschaltung weiterer Heizkessel verzichten zu können und die bereits vorhan- denen Robur-Brennwert-Heizkessel AY voll zu nutzen, die sonst für den größten Teil der Betriebsstunden im Winter abgeschaltet wären.

  • Seite 33: Fernsteuersystem Wise (Web Invisible Service Employee)

    FeRnsteUeRsYsteM WIse (WeB InvIsIBle seRvICe eMPlOYee) WISE erlaubt die Fernbedienung der Hauptfunktionen der Digitalen Steuertafel (DDC) und somit die Fernsteuerung und/oder Fernbetreuung der Anlagen und Geräte Robur über ein gewöhnliches Mobiltelefon mit Browser oder mit einem PC über eine Punkt-zu- Punkt Verbindung mit PSTN-Modem oder GSM.

  • Seite 35: Anlageschaltpläne

    Planungshandbuch – GAHP-A anlaGesChaltPlÄne 6�1 heIzanlaGe MIt eInzelGeRÄten GahP-a abbildung 6�1 – Hydraulikanlage zeICheneRKlÄRUnG Schwingungsentkopplung Manometer Durchflussregler Wasserfilter Absperrventil Wasserumwälzpumpe (Hauptkreislauf ) Sicherheitsventil 3 bar Ausdehnungsgefäss Einzelgerät Hydraulische Weiche \ Pufferspeicher 4 Anschlüsse Wasserumwälzpumpe (Sekundärkreislauf ) Digitale Steuertafel (DDC) Beispiel des Wasseranschlusses eines einzelnen Gerätes.

  • Seite 36: Heiz- Und Brauchwarmwasseranlage Mit Einem Einzelgerät Gahp-A

    6�2 heIz- UnD BRaUChWaRMWasseRanlaGe MIt eIneM eInzelGeRÄt GahP-a abbildung 6�3 – Hydraulikanlage Beispiel des Wasseranschlusses eines einzelnen Gerätes mit Brauchwarmwassererzeugung...
  • Seite 37 Planungshandbuch – GAHP-A abbildung 6�4 – Elektrische Anlage Beispiel des elektrischen Anschlusses eines einzelnen Gerätes GAHP-A mit Brauchwarmwassererzeugung.

  • Seite 38: Heizanlage Mit Einzelgerät Gahp-A, Brennwert-Heizkessel Ay Und Gemeinsamer Umwälzpumpe

    6�3 heIzanlaGe MIt eInzelGeRÄt GahP-a, BRennWeRt-heIzKessel aY UnD GeMeInsaMeR UMWÄlzPUMPe abbildung 6�5 – Hydraulikanlage Beispiel des Wasseranschlusses eines einzelnen Gerätes mit Brennwert-Heizkessel AY00-120 und gemeinsamer Umwälzpumpe.
  • Seite 39 Planungshandbuch – GAHP-A abbildung 6�6 – Elektrische Anlage Beispiel des elektrischen Anschlusses eines einzelnen Gerätes mit Brennwert-Heizkessel AY00-120 und gemeinsamer Umwälzpumpe...

  • Seite 40: Heizanlage Mit Einzelgerät Gahp-A, Brennwert-Heizkessel Ay Und Unabhängigen Umwälzpumpen

    6�4 heIzanlaGe MIt eInzelGeRÄt GahP-a, BRennWeRt-heIzKessel aY UnD UnaBhÄnGIGen UMWÄlzPUMPen abbildung 6�7 – Hydraulikanlage Beispiel des Wasseranschlusses eines Einzelgerätes mit Brennwert-Heizkessel AY00-120 und unabhängigen Umwälzpumpen.
  • Seite 41 Planungshandbuch – GAHP-A abbildung 6�8 – Elektrische Anlage Beispiel des des elektrischen Anschlusses eines Einzelgerätes mit Brennwert-Heizkessel AY00-120 und unabhängigen Umwälzpumpen.

  • Seite 42: Heiz- Und Brauchwarmwasseranlage Mit Einem Einzelgerät Gahp-A Und Brennwert-Heizkessel Ay - Unabhängige Umwälzpumpen

    6�5 heIz- UnD BRaUChWaRMWasseRanlaGe MIt eIneM eInzelGeRÄt GahP-a UnD BRennWeRt-heIzKessel aY - UnaBhÄnGIGe UMWÄlzPUMPen abbildung 6�9 – Hydraulikanlage Beispiel des Wasseranschlusses eines Einzelgerätes mit Brennwert-Heizkessel AY00-120 und unabhängigen Umwälzpumpen, mit Brauchwarmwassererzeugung.
  • Seite 43 Planungshandbuch – GAHP-A abbildung 6�10 – Elektrische Anlage Beispiel des elektrischen Anschlusses eines Einzelgerätes mit Brennwert-Heizkessel AY00-120 und unabhängigen Umwälzpumpen, mit Brauchwarmwassererzeugung.

  • Seite 44: Heiz- Und Brauchwarmwasseranlage Mit Einem Einzelgerät Gahp-A Mit Elektronischem Regelsystem Der Anlage

    6�6 heIz- UnD BRaUChWaRMWasseRanlaGe MIt eIneM eInzelGeRÄt GahP-a MIt eleKtROnIsCheM ReGelsYsteM DeR anlaGe abbildung 6�11 – Hydraulikanlage Beispiel des Wasseranschlusses eines Einzelgerätes mit Brauchwarmwassererzeugung und elektronischem Regelsystem der Anlage.
  • Seite 45 Planungshandbuch – GAHP-A abbildung 6�12 – Elektrische Anlage Beispiel des elektrischen Anschlusses eines Einzelgerätes mit Brauchwarmwassererzeugung und elektronischem Regelsystem der Anlage.
