4
(Abbildung 7.1 S. 43 ): auf dem Display erscheint
das Symbol
; nach einigen Sekunden schalten Sie den
Heizkessel durch erneutes Drücken der Taste
(auf dem Display erscheint das Symbol
pumpe läuft ein paar Minuten lang. Wiederholen Sie den
Vorgang einige Male, bis der Druck im Kreislauf unverändert
bleibt.

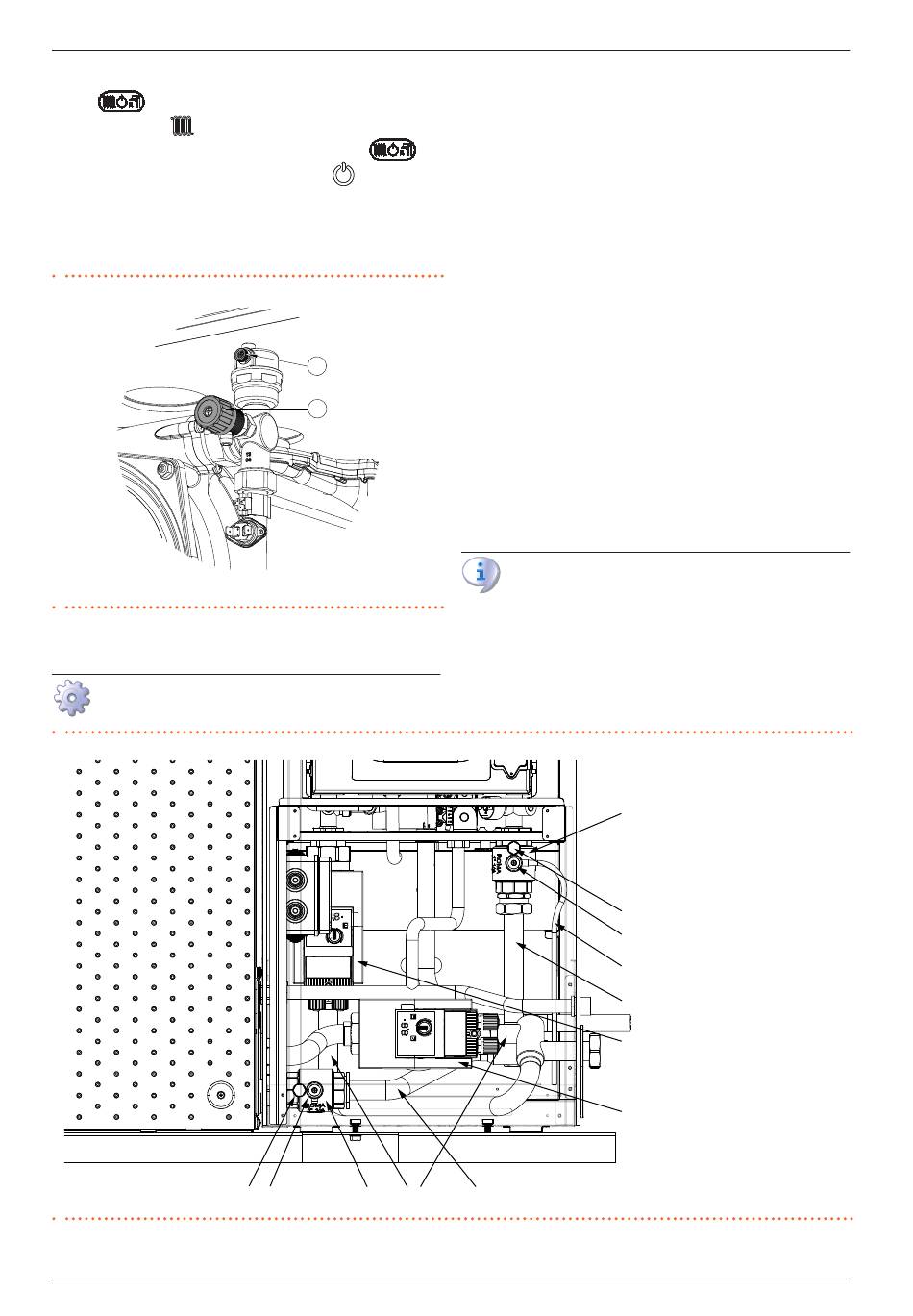

Abbildung 4.2 Entlüftungsventil
1
Kappe des Entlüftungsventils
4.2.7.4 Entlüftungsventil vom Umwälzpumpe (nur bei 2-Rohr-
Einheiten)
Entlüftung der Umwälzpumpen von 2-Rohr-Einheiten
Abbildung 4.3 Gruppe Umwälzpumpe/Roma-Ventil der Gitié
Handbuch für Installation, Gebrauch und Wartung – Gitié 2.0 AHAY
). Die Umwälz-
1
2
2
Hahn
B
C
J
1. Schalten Sie das Gerät über die dafür vorgesehenen Steuerge-
räte aus und warten Sie, bis die Umwälzpumpen zum Stillstand
gekommen sind.
aus
2. Die Frontplatte des Heizkessels abnehmen.
3. Schließen Sie das Absperrventil an der Vorlaufleitung und öff-
nen Sie das obere oder linke Entlüftungsventil (Abbildung
4.3 S. 21 , Detail B).
4. Wenn die Luft vollständig entweicht und durch einen gleich-
mäßigen Wasserfluss ersetzt wird, schließen Sie das obere oder
linke Entlüftungsventil und öffnen Sie das Absperrventil auf der
Vorlaufleitung.
5. Schließen Sie das Absperrventil an der Rücklaufleitung und öff-
nen Sie das untere oder rechte Entlüftungsventil (Abbildung
4.3 S. 21 , Detail C).
6. Wenn die Luft vollständig entweicht und durch einen gleich-
mäßigen Wasserfluss ersetzt wird, schließen Sie das untere oder
rechte Entlüftungsventil und öffnen Sie das Absperrventil auf
der Rücklaufleitung.
7. Schalten Sie die Anlage wieder ein und lassen Sie das Wasser
zirkulieren (bei ausgeschaltetem Brenner).
8. Wenn die Entlüftung korrekt ausgeführt wurde, bringen Sie die
Frontplatte des Heizkessels wieder an. Andernfalls wiederholen
Sie den Vorgang ab Schritt 3.
Die korrekte Befüllung und Entlüftung der hydraulischen
Anlage sind wesentlich für eine langfristige Zuverlässigkeit
der mechanischen Bauteile, besonders der Umwälzpumpen.
G
H
Installateur-Klempner
A
Roma-Ventil AY
B
Entlüftungsventil (Innenkreislauf)
A
C
Entlüftungsventil (Anlage)
D
Schlauch
E
Umwälzpumpe AY
F
Umwälzpumpe GAHP A
G
Rücklaufrohr
H
Vorlaufrohr
B
J
Roma-Ventil GAHP A
C
D
H
E
F
21
