4.2.8

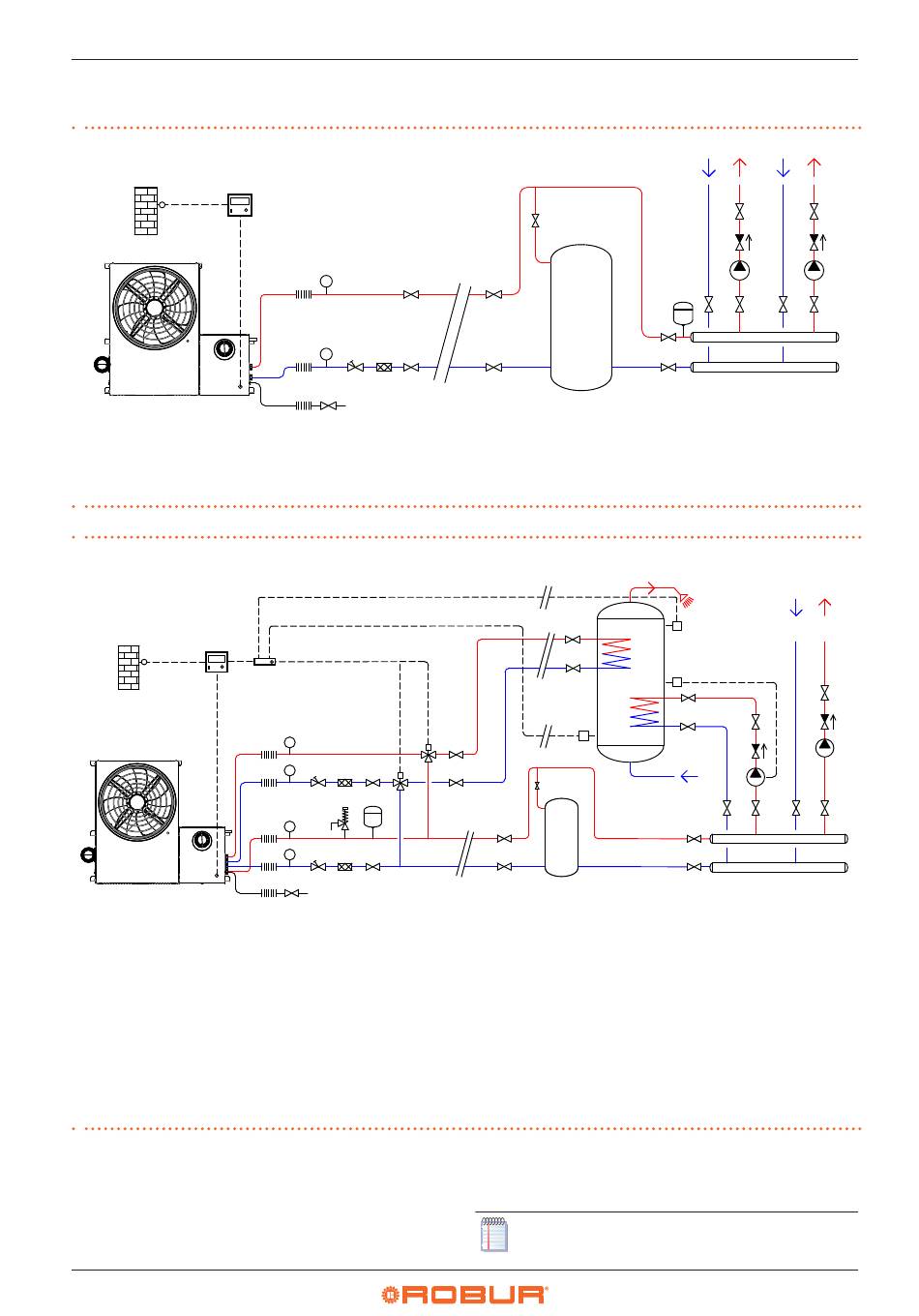

Hydraulikpläne
Abbildung 4.4 Hydraulikplan AHAY /2
9
T
1
Anti-Vibrations-Gelenk
2
Manometer
3
Durchsatzregelventil
4
Entschlammungsfilter
Abbildung 4.5 Hydraulikplan AHAY /4
19
T
1
Anti-Vibrations-Gelenk
2
Manometer
3
Durchsatzregelventil
4
Entschlammungsfilter
5
Absperrventil
6
Sicherheitsventil (Kreislauf GAHP/GA)
7
Expansionsgefäß (Kreislauf GAHP/GA)
8
Pufferspeicher (und hydraulische Weiche)
9
Wasserpumpe zur TWW-Wintervorwärmung
10
Rückschlagventil
11
Wasserpumpe der Klimaanlage
4.2.9
Wasserumwälzpumpen
Die Wasser-Umwälzpumpen befinden sich am Gerät.
Die Eigenschaften des verfügbaren Wasserdurchflusses und der
Restförderhöhe entnehmen Sie bitte dem Abschnitt 2.1 S. 13 und
dem Planungshandbuch.
22
8
P
P
1
2
3
4
A
5
Absperrventil
6
Pufferspeicher (und hydraulische Weiche)
7
Wasserpumpe der Klimaanlage
8
DDC-Bedienfeld
18
17
P
P
6
7
P
P
1
2
3
4
5
A
12
TWW-Speicher
13
Thermostat mit einstellbarer Differential für TWW
14
Thermostat mit einstellbarem Differential für die
TWW-Vorwärmung
15
Thermostat mit einstellbarer Differential für
Legionellenfunktion
16
3-Wege-Ablenkventile für TWW
17
Vorrichtung RB100
18
DDC-Bedienfeld
19
Außentemperaturfühler
A
Gasanschluss
6
5
15
16
8
4.2.10 Frostschutzfunktion und Antiblockiersystem der
Pumpe
Frostschutzfunktion der Heizung
7
9
Außentemperaturfühler
A
Gasanschluss
13
12
14
10
9
Bemerkungen:
•
Die Aktivierung der TWW-Vorwärme-
pumpe 9 sollte nur dann erfolgen,
wenn die Temperaturdifferenz zwischen
Kollektor und Speicher für einen
ordnungsgemäßen Wärmeaustausch an
der Vorwärmrohrschlange ausreichend ist.
•
Die TWW-Vorwärmepumpe 9 sollte in der
Sommersaison abgeschaltet werden.
4
11
