GAHP A
4.4.1.1 Abgasanschluss
Ø 80 mm (mit Dichtung), auf der linken Seite, oben (Abbildung
4.6 S. 26 ).
4.4.1.2 Bausatz Abgasauslass
Das Gerät wird zusammen mit einem Abgasauslass-Bausatz gfelie-
fert; er muss vom Installatuer montiert werden und besteht aus (Ab-
bildung 4.6 S. 26 ):
1 Rohr Ø 80 mm, Länge 300 mm, mit Endstück und Entnahme
▶
für die Abgasanalyse
1 Halterungsschelle
▶
1 Bogen 90° Ø 80 mm
▶
1 Rosette
▶

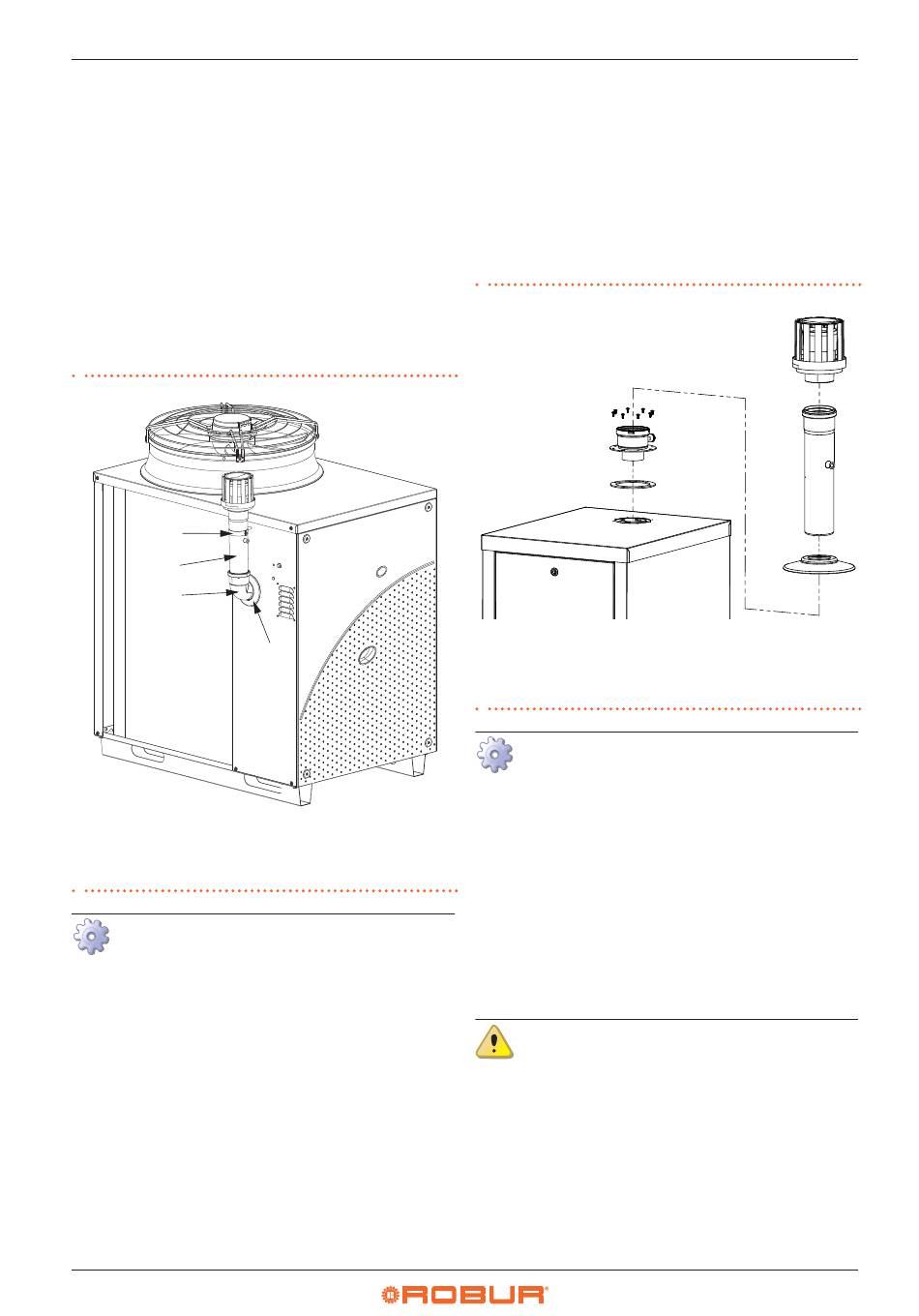

Abbildung 4.6 Abgasführung
D
B
A
A
Bogen 90° Ø 80
B
Rohr Ø 80 300 mm mit Endstück
C
Rosette
D
Schelle
Montage des Abgasauslass-Bausatzes
Abb. 4.6 S. 26 :
1. Die Vorderplatte abnehmen.
2. Die Schelle (D) mit ihrem Abstandstück an der linken Platte
des Gerätes montieren.
3. Die Gruppe Endstück/Rohr (B) am Bogen (A) montieren.
4. Die Rosette (C) am Bogen (A) anbringen.
5. Entfernen Sie die Schutzkappe des Abgasauslasses.
6. Die Einheit Bogen/Endstück/Abgasauslassrohr einfügen.
7. Die Einheit montieren, dazu die Schelle (D) schließen und
die Rosette positionieren.
8. Die Fronttafel wieder montieren.
4.4.2
AY
4.4.2.1 Abgasanschluss
Ø 80 mm (mit Dichtung), oben (Abbildung 4.7 S. 26 ).
26
C
Der mitgelieferte Regenschutz muss zum Schutz der inneren Bau-
teile des Heizkessels auf dem Abgasabzugsrohr montiert werden
(Detail E, Abbildung 4.7 S. 26 ).
Die Verbrennungsluft wird außerhalb des Mantels durch spezielle
Schlitze angesaugt.
4.4.2.2 Bausatz Abgasauslass
Das in der Konfiguration B53P gelieferte Gerät ist serienmäßig mit
einem Rauchbausatz DN80 ausgestattet. Die Installation des Rauch-
bausatzes muss vom Installateur ausgeführt werden.
Abbildung 4.7 Bausatz Abgasauslass
A
Dichtung für Flanschmuffe
B
Flanschmuffe Ø 60/80 mm
C
Befestigungsschrauben mit
Flanschmuffe
Montage des Abgasauslass-Bausatzes
Abb. 4.7 S. 26 :
1. Der Plastikpropfen der oberen Platte abziehen.
2. Es ist wichtig, die korrekte Aufstellung der Dichtung G auf
der Brennkammer zu überprüfen (Abbildung 4.8 S. 27 ).
3. Legen Sie die Dichtung A der Flanschmuffe B auf die Boh-
rungen für die Befestigungsschrauben C.
4. Setzen Sie die Flanschmuffe B auf die Dichtung A und befes-
tigen Sie die Baugruppe mit den Befestigungsschrauben C.
5. Den Regenschutz D an der Flanschmuffe B anbringen.
6. Stecken Sie das Abgasabzugsrohr E in die Flanschmuffe B.
7. Montieren Sie das Endstück F auf dem Verlängerungsrohr E
im entsprechenden Becher.
Es ist wichtig, die korrekte Aufstellung der Dichtung G auf
der Brennkammer zu überprüfen (Abbildung 4.8 S. 27 ).
Eine falsche Aufstellung der Dichtung G kann die ordnungs-
gemäße Ableitung der Verbrennungsprodukte nach außen
beeinträchtigen und in der Folge das Gerät beschädigen.
F
C
B
E
A
D
D
Regenschutz Rosette
E
Abgasabzugsrohr
F
Endstück
