Elektro-Installateur
Gitié 2.0), kann auch ein einfaches geschirmtes Kabel 3x0,75 mm
Tabelle 5.1 CAN Bus-Kabeltypen
Kabelbezeichnung
Robur
ROBUR NETBUS
Honeywell SDS 1620
BELDEN 3086A
TURCK Typ 530
DeviceNet Mid Cable
TURCK Typ 5711
Honeywell SDS 2022
TURCK Typ 531
Verbindung des Kabels CAN bus mit der Einheit
So schließen Sie das CAN-Bus-Kabel an die CAN-NDG-
Steuerplatine an der Rückseite des Schaltschrankes des AY
Heizkessels an:
1. Zugang zum Schaltschrank des Heizkessels AY nachdem die
Frontplatte des Heizkessels abgenommen wurde (Abschnitt
6.3 S. 33 ).
2. Drehen Sie den Schaltschrank mithilfe der seitlichen Verrie-
gelungen um 90° nach außen, um auf die CAN-NDG-Platine
zuzugreifen (Abbildung 5.4 S. 30 ).
3. Schließen Sie das CAN-Bus-Kabel an die Klemmen 0, L und H
an und achten Sie darauf, dass Sie die bereits an den Klem-
men befindlichen Drähte nicht abtrennen.
4. Schließen Sie das CAN-Bus-Kabel an den DDC an (Abbildung
5.6 S. 31 ). Zur Klärung siehe auch das DDC-Handbuch.
Die CAN-Bus-Verbindung zwischen dem Modul AY und dem
Modul GAHP/GA ist bereits werkseitig hergestellt.
30
Signale / Farbe
H = SCHWARZ
L = WEISS
H = SCHWARZ
L = WEISS
H = BLAU
L = WEISS
H = SCHWARZ
L = WEISS
2
verwendet werden.
Höchstlänge
GND = BRAUN
450 m
GND = BRAUN
450 m
GND = SCHWARZ
450 m
GND = BRAUN
200 m

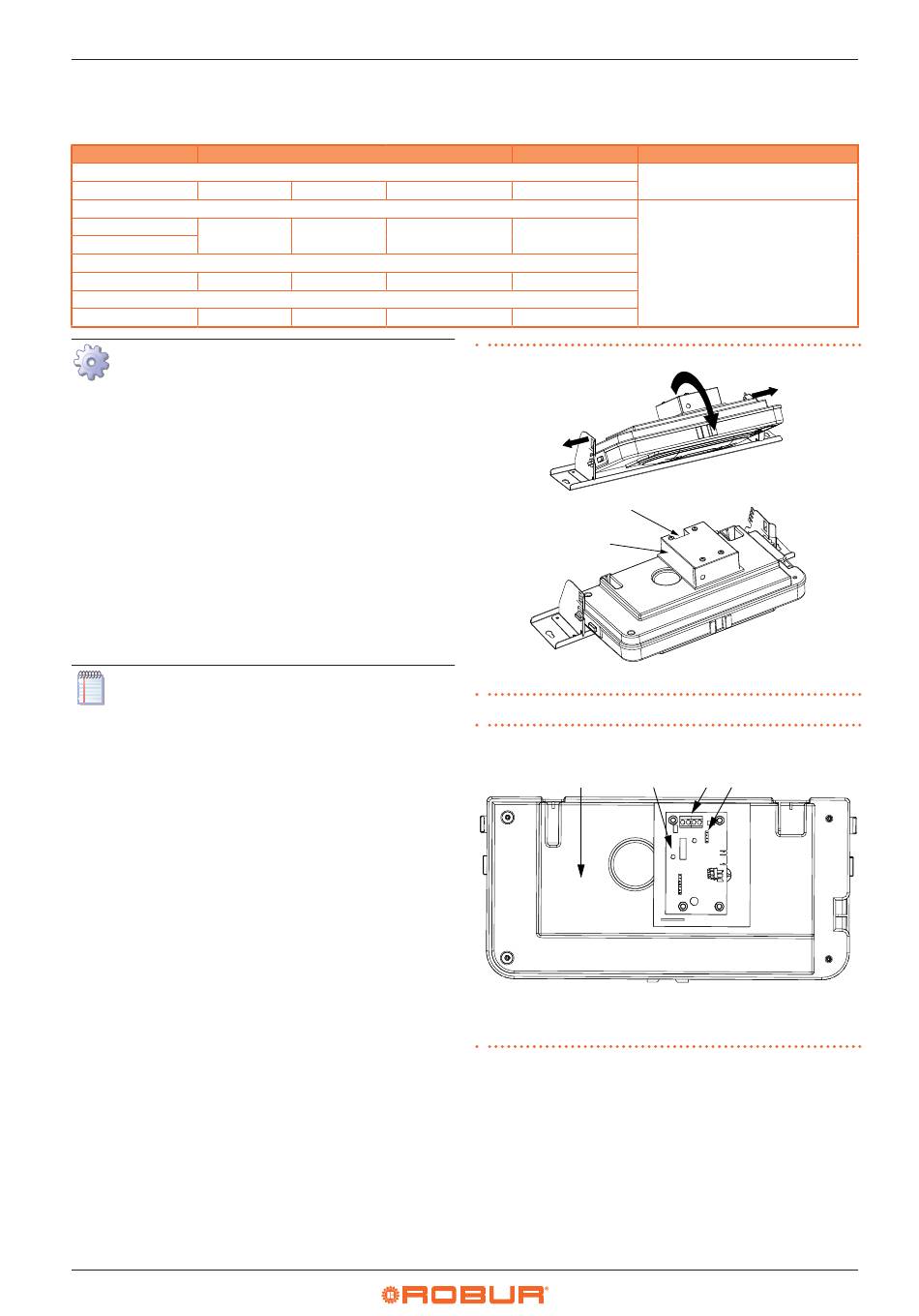

Abbildung 5.4 Zugang zur CAN-NDG-Platine
A
CAN-NDG-Platine
Abbildung 5.5 Anschluss des CAN-Bus-Kabels an die Steuerplatine
C
Rückseite des Schaltschrankes
D
CAN-NDG-Platine
Anmerkung
Code Optional OCVO008
In allen Fällen darf der vierte Leiter nicht
benutzt werden
B
A
B
CAN-Bus-Anschluss
C
D
E
F
E
CAN-Bus-Anschluss
F
Brücke J11
5
