7. Den Schaltschrank schließen und die hintere Platte wieder
montieren.

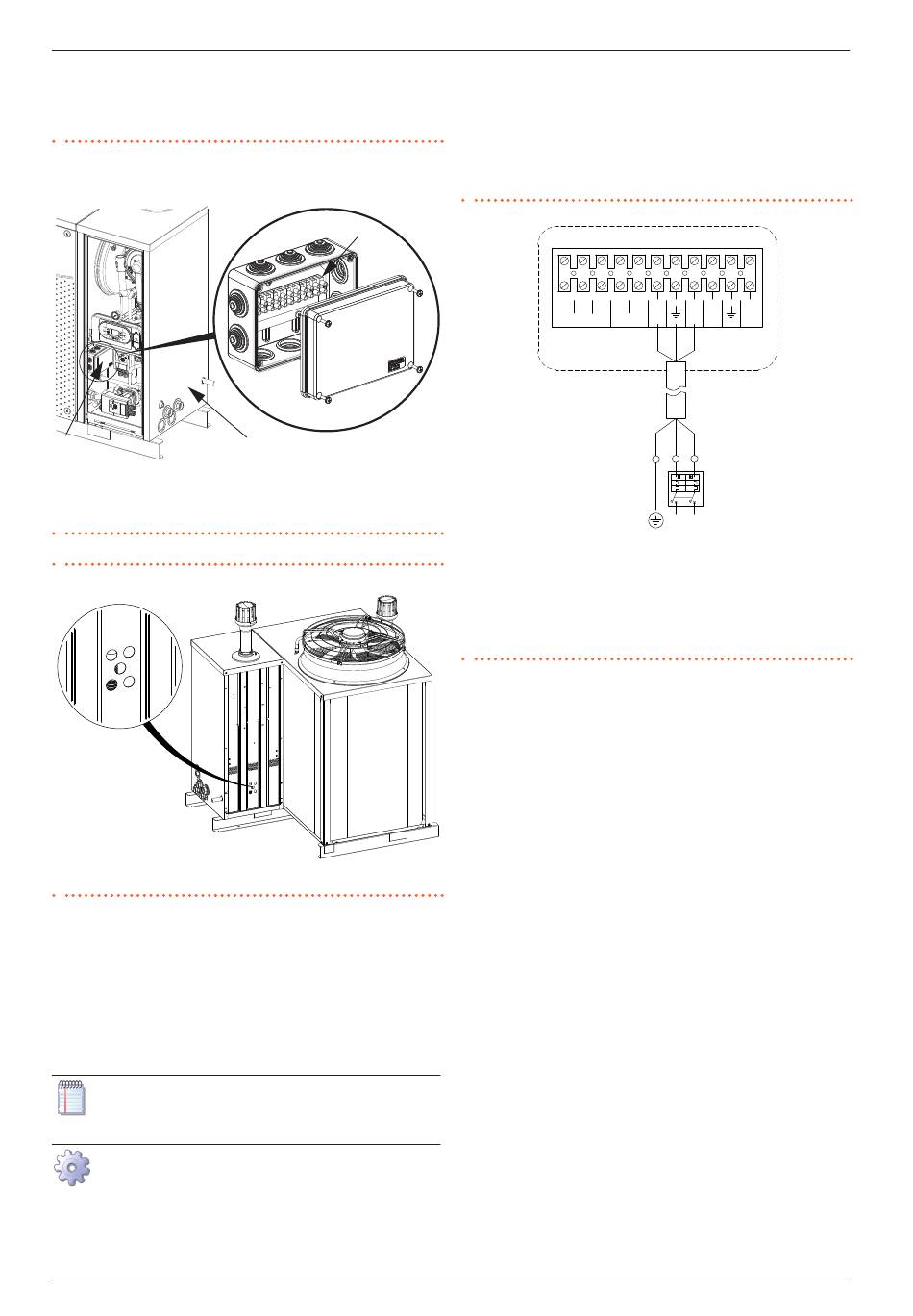

Abbildung 5.1 Position des Schaltschranks und Zugang zur Gitié
Klemmleiste
B
A
AY-Kessel
B
Schaltschrank Gitié 2.0
Abbildung 5.2 Aufstellung des Kabeldurchgangs
A
A
Detail Aufstellung des Kabeldurchgangs
5.3
ELEKTRISCHE VERSORGUNG
Der Installateur muss ein geschütztes Einphasen-Kabel (230 V 1-N
50 Hz) vorsehen mit:
1 dreiadriges Kabel Typ FG7(O)R 3Gx1,5
▶
1 bipolarer Schalter mit 2 x 8 A T-Sicherungen (GS), oder 1 x 10
▶
A Schutzschalter
Die Schalter müssen auch als Trennschalter fungieren mit
Mindestöffnung der Kontakte 4 mm.
Vorgehensweise für den Anschluss der Versorgung
Für den Anschluss des dreiadrigen Versorgungskabels (Ab-
bildung 5.3 S. 29 ):
1. Gemäß Vorgehensweise 5.2 S. 28 auf den Schaltschrank
zugreifen.
Handbuch für Installation, Gebrauch und Wartung – Gitié 2.0 AHAY
C
A
C
Klemmleiste Gitié 2.0
2. Schließen Sie die drei Leiter an die Klemmleiste im Schalt-
schrank der Maschine an.
3. Die Erdungsleitung muss länger als die Spannungsleitun-
gen sein (um im Falle eines zufälligen Ziehens als Letztes
abgerissen zu werden).
Abbildung 5.3 Anschluss der elektrischen Versorgung
R
W
Y
TA
TA
mod.1
mod.0
MA
L
Phase
N
Neutralleiter
MA Klemmleiste Gitié 2.0
Bauteile NICHT MITGELIEFERT
GS
Bipolarer Schalter
5.4
EINSTELLUNG UND STEUERUNG
5.4.1
Steuerungsysteme
Es sind zwei getrennte Einstellungssysteme möglich, jedes mit
spezifischen Eigenschaften, Bauteilen und Plänen (siehe Absatz
1.3 S. 11 ):
1. DDC-Steuerung (mit Anschluss CAN-Bus).
2. Externe Freigabe.
5.4.2
Kommunikationsnetz CAN bus
Das Kommunikationsnetz CAN bus mit dem gleichnamigen Signal-
kabel ermöglicht den Anschluss und die Fernsteuerung eines oder
mehrerer Robur-Geräte mit den DDC-Steuervorrichtungen.
Es sieht eine bestimmte Anzahl an Knoten in Serie vor, unterteilt in:
Zwischenknoten, in einer variablen Anzahl
▶
Endknoten, immer und nur zwei (Anfang und Ende)
▶
Jedes Bauteil des Robur-Systems, jedes Gerät (GAHP, GA, AY usw.)
bzw. jede Steuervorrichtung (DDC, RB100, RB200, usw.) entspricht
einem Knoten, der mit zwei Elementen (im Falle eines Zwischenkno-
tens) oder mit nur einem Element (im Falle eines Endknotens) über
zwei/ein CAN bus-Kabelstück/e verbunden ist, wobei ein lineares
geöffnetes Kommunikationsnetz entsteht (niemals Stern oder Ring).
5.4.3
Signalkabel CAN bus
Die DDC-Steuerung ist am Gerät mit einem abgeschirmten Signal-
kabel CAN bus angeschlossen, konform mit den Angaben in der Ta-
belle 5.1 S. 30 (Typ und maximal zulässige Abstande).
Bei Längen ≤200 m und max. 4 Knoten (z.B. 1 DDC + 1 RB100 + 1
Elektro-Installateur
L
L
N
N
GS
L
N
230V - 50 Hz
