Leds; Tastenfeld - ABB Relion 615 Serie Technisches Handbuch

1MRS757687 B
2.2.2
2.2.3
615 Serie
Technisches Handbuch
Tabelle 3: Groβes Display
1)
Schriftgröβe
Klein, einfacher Zeichenabstand (6 × 12 Pixel)
Groß, veränderliche Breite (13 x 14 Pixel)
1) Je nach gewählter Sprache
Die Displayansicht wird in vier Hauptbereiche eingeteilt.
1
3
A070705 V3 DE

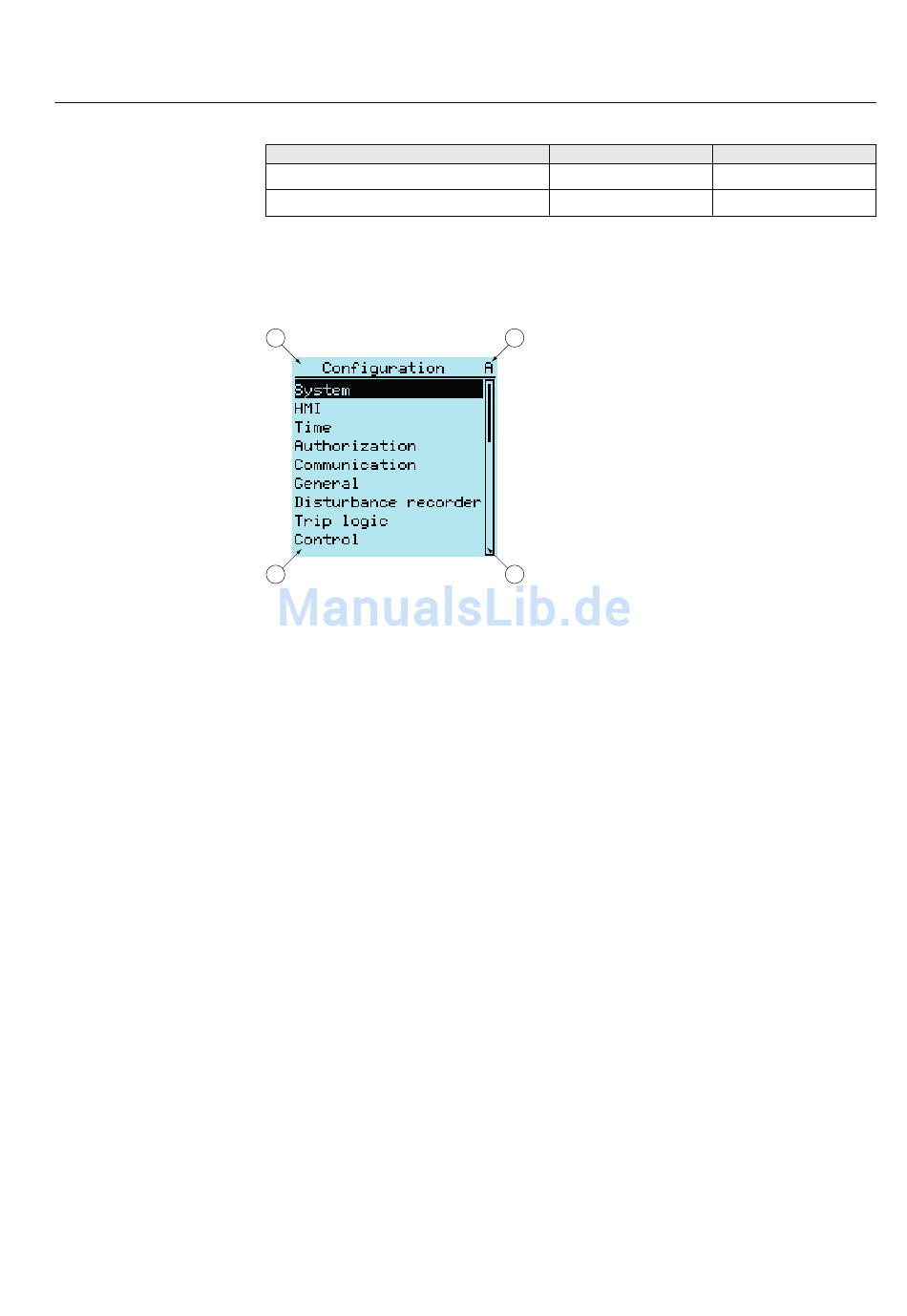

Abb. 3: Display-Anordnung
1 Kopfzeile
2 Symbol
3 Inhalt
4 Bildlaufleiste (erscheint bei Bedarf)

LEDs

Die LHMI enthält über dem Display drei Schutzanzeigen: Bereitschaft, Anregung
und Auslösung.
Auf der Front der LHMI befinden sich 11 matrixprogrammierbare LEDs. Die LEDs
können mit PCM600 konfiguriert werden, während die Betriebsart über die LHMI,
WHMI oder PCM600 ausgewählt werden kann.

Tastenfeld

Das Tastenfeld der LHMI besteht aus verschiedenen Drucktasten zur Navigation und
Steuerung durch die verschiedenen Ansichten und Menüs. Mit den Drucktasten
können Sie Öffnungs- oder Schließbefehle an Objekte im Primärschaltkreis erteilen,
z. B. an einen Leistungsschalter bzw. ein Leistungsschütz oder einen Trennschalter.
615 Serie – Überblick
Zeilen pro Ansicht
10
7
2
4
Abschnitt 2
Zeichen pro Zeile
20
mindestens 8
49
