ABB
ARC GUARD SYSTEM™ – CSU-2LV/2MV MONTAGE- UND WARTUNGSHANDBUCH

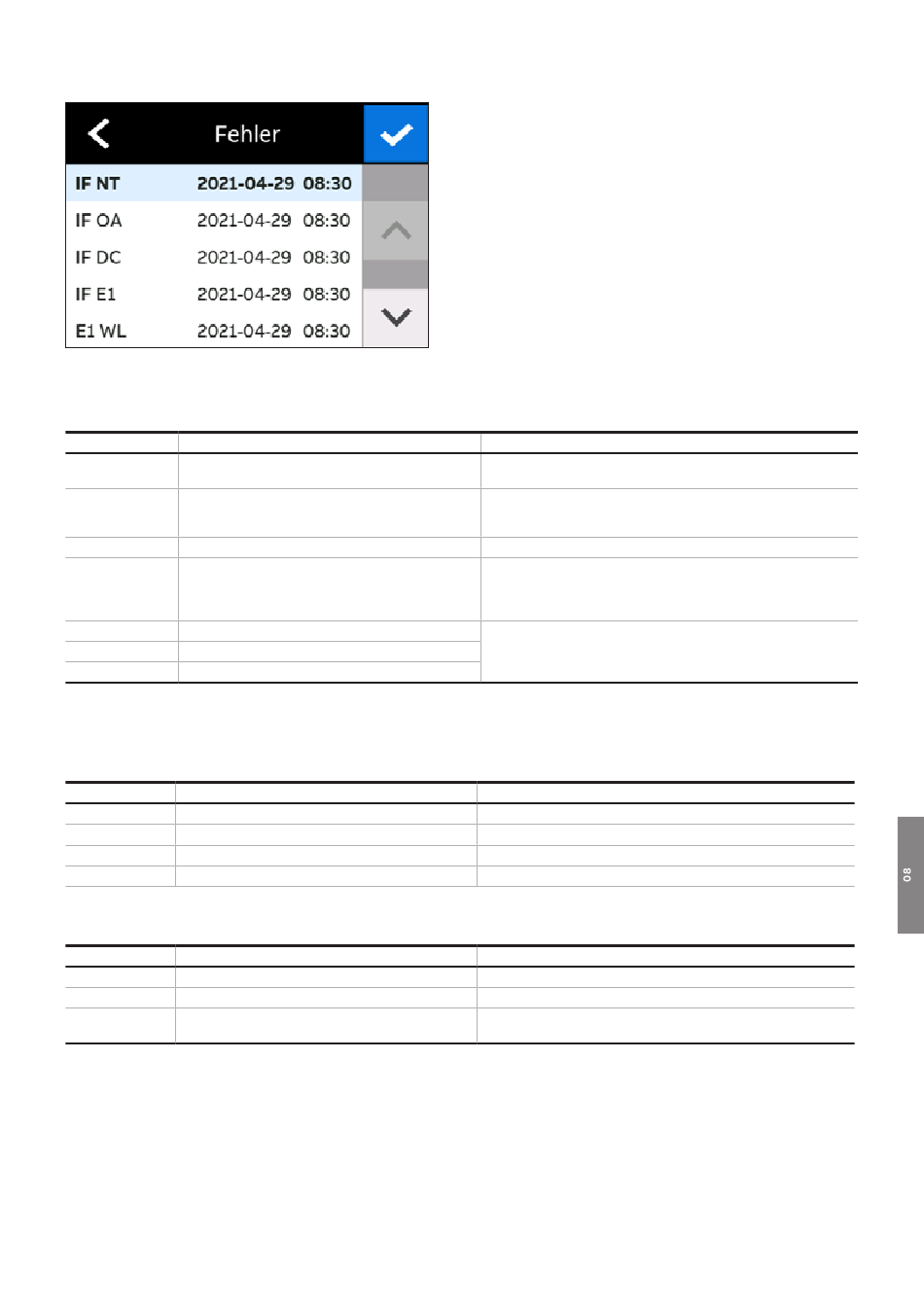

Abbildung 37
Fehlerliste
Tabelle 8
Fehlerliste
Error code
Beschreibung
Ix LL
Eingang x wenig Licht
Ix NL
Eingang x kein Licht
CS Lx/N
Stromsensor Lx/N
IE PS
Interner Fehler Stromversorgung
IE Ix
Interner Fehler Eingang x
IE OO
Interner Fehler optischer Ausgang
IE DC
Interner Fehler Daisy Chain
8.3.1
Bedeutung der LEDs
Tabelle 9
LEDs an der CSU-2
LED
Description
Grün
Power
Rot
Überstrom
Rot
Error
Gelb
Kommunikation
Tabelle 10 LED am Stromsensor
LED
Description
OFF
Stromsensor Inputs sind nicht konfiguriert
Grün blinkend
Stromsensorkabel sind verbunden und konfiguriert
Rot
Stromsensor Inputs sind konfiguriert,
aber nicht verbunden
Empfohlene Maßnahmen
Defekte LED an angeschlossener CSU-2/TVOC-2-Einheit.
Die Einheit am anderen Ende sollte ausgetauscht werden.
Stellen Sie sicher, dass das Licht von den an den optischen
Eingang angeschlossenen Geräten übertragen wird und
dass das optische Kabel nicht beschädigt ist.
Schließen Sie das Kabel vom Stromsensor an.
Prüfen Sie, ob die Hilfsspannung an der CSU-2 zu niedrig ist
(>24VAC/DC); wenn nicht, handelt es sich um einen internen Fehler
in der Stromversorgung; in diesem Fall muss die CSU-2 ersetzt
werden.
Die CSU-2 muss ersetzt werden.
Empfohlene Maßnahmen
Empfohlene Maßnahmen
Kabel der Stromsensoren richtig anschließen
73
