104
E.5

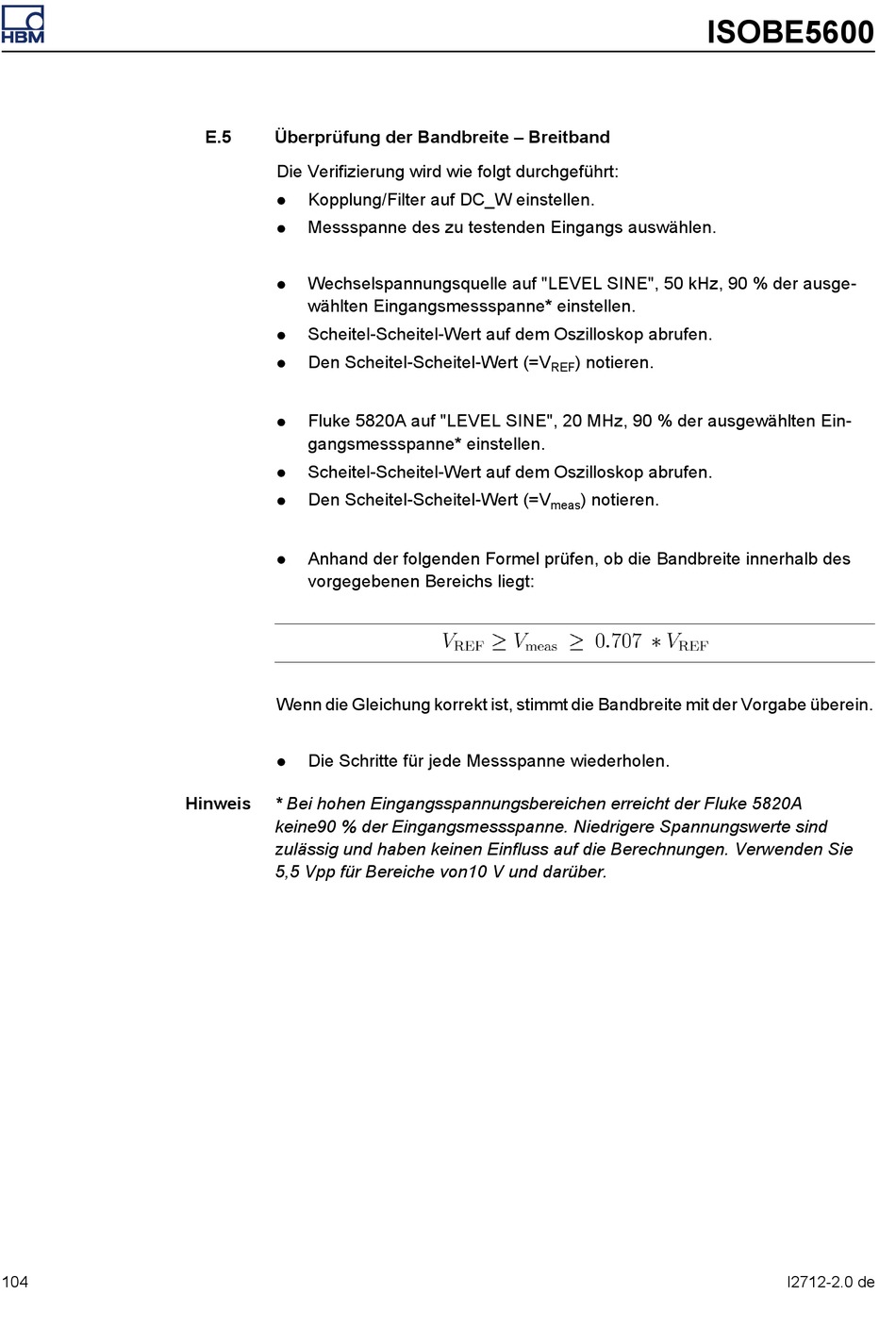

Überprüfung der Bandbreite – Breitband
Die Verifizierung wird wie folgt durchgeführt:
Kopplung/Filter auf DC_W einstellen.
l
Messspanne des zu testenden Eingangs auswählen.
l
Wechselspannungsquelle auf "LEVEL SINE", 50 kHz, 90 % der ausge-
l
wählten Eingangsmessspanne* einstellen.
Scheitel-Scheitel-Wert auf dem Oszilloskop abrufen.
l
Den Scheitel-Scheitel-Wert (=V
l
Fluke 5820A auf "LEVEL SINE", 20 MHz, 90 % der ausgewählten Ein-
l
gangsmessspanne* einstellen.
Scheitel-Scheitel-Wert auf dem Oszilloskop abrufen.
l
Den Scheitel-Scheitel-Wert (=V
l
Anhand der folgenden Formel prüfen, ob die Bandbreite innerhalb des
l
vorgegebenen Bereichs liegt:
Wenn die Gleichung korrekt ist, stimmt die Bandbreite mit der Vorgabe überein.
Die Schritte für jede Messspanne wiederholen.
l
Hinweis
* Bei hohen Eingangsspannungsbereichen erreicht der Fluke 5820A
keine90 % der Eingangsmessspanne. Niedrigere Spannungswerte sind
zulässig und haben keinen Einfluss auf die Berechnungen. Verwenden Sie
5,5 Vpp für Bereiche von10 V und darüber.
ISOBE5600
) notieren.
REF
) notieren.
meas
I2712-2.0 de
