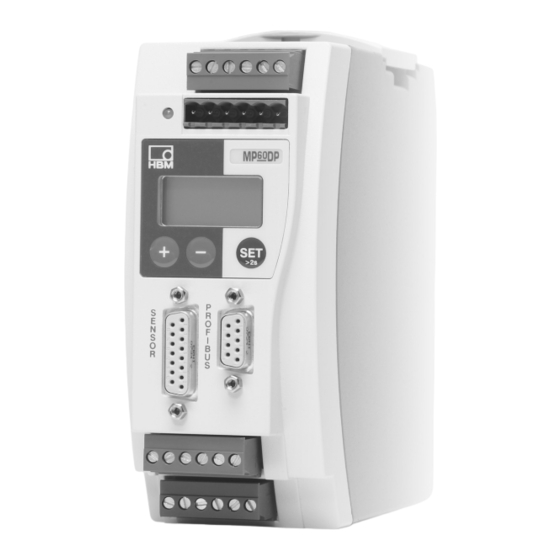

HBM MP60DP Bedienungsanleitung
Frequenz-messmodul
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für HBM MP60DP
Inhaltszusammenfassung für HBM MP60DP
- Seite 1 Operating manual Bedienungsanleitung Manuel d’emploi Profibus-Interface MP60DP A0623-6.1 en/de/fr...
- Seite 2 English ..........Page 3 −...
- Seite 20 PME−MP60DP A0623-6.1 en/de/fr...
- Seite 21 ....... . . 6.3.2 Ausgänge (von der SPS an den MP60DP gesendet) .
-
Seite 22: Einführung
PME−MP60DP Einführung In dieser Bedienungsanleitung werden nur diejenigen Funktionen beschrie- ben, die vom MP60 abweichen. Die Funktionalität des MP60DP entspricht der des MP60. Das Frequenz-Messmodul MP60DP ist um eine Profibus-Schnittstelle ergänzt worden. Die Funktionalität auf der CAN-Schnittstelle bleibt erhalten; das Ob- jektverzeichnis wird um einige Parameter der Profibus-Kopplung erweitert. -
Seite 23: Leitfaden Für Den Anschluss An Sps
Die Schritte zur erfolgreichen Anbindung an den Profibus: 1. Mechanischer Anschluss des Gerätes an den Profibus (siehe Seite 26 und Seite 27). 2. Parameter am Gerät einstellen, siehe Seite 30 (kann auch mit der HBM- Software “PME-Assistent” erfolgen). 3. Konfiguration und Parametrierung des Profibus-Telegrammes mit einem Konfigurationswerkzeug (z.B. -
Seite 24: Konfigurieren Und Parametrieren
• Starten Sie Ihr Konfigurationsprogramm (z.B. Step7; besitzen Sie kein Kon- figurationsprogramm, verfahren Sie nach Kapitel 6.2). • Laden Sie die HBM-GSD-Datei (PME-System-CD). • Fügen Sie ein HBM-Gerät hinzu (Hardwarekatalog). • Wählen Sie aus dem Hardwarekatalog die Konfiguration, die Sie auf dem Profibus benötigen. - Seite 25 PME−MP60DP • Öffnen Sie durch Doppelklicken der konfigurierten Einträge das Eigen- schaftsfenster und wählen Sie die gewünschten Parameter aus. Abb. 2.6: Parameter einstellen Hinweise für Nutzer der SPS Simatic S7: • Zum Übertragen konsistenter Daten von 3 Byte oder über 4 Byte müssen Sie den Sonderfunktionsbaustein SFC14 zum Lesen und SFC15 zum Schreiben benutzen.
-
Seite 26: Installieren
• Modul MP60DP an 24 V Versorgungsspannung anschließen und über die Tastatur oder das Setup-Programm die gewünschte Profibus-Adresse ein- stellen. • Schließen Sie die Profibus-Leitung an das Modul MP60DP an. Achten Sie darauf, dass am ersten und letzten Profibus-Teilnehmer ein Abschluss- widerstand von zugeschaltet ist (am Gehäuse des Profibus-Steckers befin- det sich hierzu üblicherweise ein Schiebeschalter). -
Seite 27: Anschließen
Beachten Sie vor der Inbetriebnahme des Gerätes die Sicherheitshinweise. 4.1 Anschlussbelegung Die Anschlussbelegungen des Moduls MP60DP entnehmen Sie bitte der Be- dienungsanleitung “Industrielle Messelektronik PME mit Feldbusanbindung Modul MP60/MP07”. Auf der Frontseite des MP60DP befindet sich eine zu- sätzliche 9polige D-Sub-Anschlussbuchse für den Profibus-Anschluss. RS485-RTS RS485-A RS485-B... -
Seite 28: Bedienen Über Tastatur
BD_SEAR (Baudratensuche) WT_PARM (Warten auf Parameter) WT_CONF (Warten auf Konfiguration) DATA_EX (Zyklischer Datenverkehr) ERROR (Bus-Fehler) Die LED zeigt die Betriebszustände (Messbereit, Overflow etc.) des MP60DP an. Statt des CAN-Zustandes (wie beim MP60) wird jedoch der Profibus- Zustand angezeigt. Betriebszustand: LED-Farbe... -
Seite 29: Erweiterte Menüs
PME−MP60DP 5.1 Erweiterte Menüs Neue Gruppe “Profibus” im Einstellbetrieb: − Gruppen DIALOG SPITZWRT EIN/AUSG CAN-BUS PROFIBUS ZUSATZFUNKTION Passwort Freigabe Ausgang1 Baudrate Adresse Verst Typ PassStat Eing.Min Mode Aus1 Adresse HPTGRP PrgVers Eing.Max Ausgang2 Profil >0<Rf kNm Sprache E.ParaS SpLöschn Mode Aus2... -
Seite 30: Einstellungen Für Profibus
PME−MP60DP Einstellungen für Profibus 6.1 Parametrierung Die Verstärkerparameter werden wie beim MP60DP über Tastatur oder CAN- Schnittstelle eingestellt. Das Profibus-DP-Parametriertelegramm legt einige Parameter für die DP-Übertragung fest. Wenn Sie Profibus-Parametriertools verwenden, die GSD-Files der GSD-Revision 1 verwerten können, stehen folgende Parameter zur Auswahl: Parameter-Name mögliche... - Seite 31 PME−MP60DP Die gezielte Freigabe der benötigten Steuerbits im Steuerwort bietet die Mög- lichkeit, alle nicht benötigten Funktionen im Fehlerfall gegen eine ungewollte Auslösung abzusichern, da sonst z.B. der einmal eingestellte Nullpunkt verlo- ren gehen könnte. Falls Sie ältere Parametriertools einsetzen, müssen die Parameterwerte in...
-
Seite 32: Konfiguration
PME−MP60DP 6.2 Konfiguration Die Konfiguration legt fest, welche Dateninhalte im zyklischen Datenverkehr ausgetauscht werden. Für die Auswahl stehen folgende Daten zur Verfügung: Eingangswerte: Bezeichnung Bedeutung Länge Brutto Brutto-Messwert 1 oder 2 Worte Netto Netto-Messwert (Brutto abzüglich Tara-Wert) 1 oder 2... -
Seite 33: Definition Eigener Konfigurations-Kombinationen
PME−MP60DP 6.2.1 Definition eigener Konfigurations-Kombinationen Es steht nur ein Konfigurations-Eintrag zur Verfügung. Bei diesem muss das spezielle Kennungsformat (Spezialformat) verwendet werden. Die hersteller- spezifischen Daten spezifizieren die Inhalte und damit auch die Länge der Eingabedaten und haben eine Länge von 2 Byte. -
Seite 34: Zyklischer Datenaustausch
6.3 Zyklischer Datenaustausch Abhängig von der Konfiguration werden folgende Dateninhalte ausgetauscht: 6.3.1 Eingänge (vom MP60DP an die SPS geliefert) Messwerte Messwerte können in unterschiedlicher Darstellung übertragen werden. Zur Auswahl stehen Float (2 Worte, 32Bit), 16 Bit Festpunktzahl (1 Wort, 16 Bit In-... -
Seite 35: Ausgänge (Von Der Sps An Den Mp60Dp Gesendet)
Aufnehmerfehler 17..31 reserviert Tab. 6.6. Inhalt Status 2 6.3.2 Ausgänge (von der SPS an den MP60DP gesendet) Grenzwerte Grenzwertpegel werden im selben Format wie die Messwerte dargestellt (16 Bit Integer, 32 Bit Integer oder Float-Format). Die Schaltrichtung und Hyste- rese bleiben unverändert und werden über das Bedienfeld oder den CAN-Bus eingestellt. -
Seite 36: Steuerwort
Tab. 6.7. Inhalt Steuerwort 6.4 Diagnose Das Modul MP60DP stellt als externe Diagnose eine Geräte-Diagnose zur Verfügung, die über das Parametrier-Diagramm freigegeben werden kann. Die externe Diagnose hat eine Länge von 4 Byte. Das erste Byte enthält die Kennung für die Versionsnummer. Das zweite Byte enthält die Kennung für Geräte-Diagnose. - Seite 37 PME−MP60DP Octet Wert Bedeutung 0..7 Version 1 0..7 Länge der Gerätediagnose ist insgesamt 4 Byte Hardware übersteuert ADC übersteuert Brutto übersteuert Netto übersteuert Analogausgang übersteuert Maximum übersteuert Minimum übersteuert 0..3 Skalierung Eingangskennlinie fehlerhaft Skalierung Ausgangskennlinie fehlerhaft Nennwert überschritten Werkskalibrierung fehlerhaft Aufnehmer-Fehler 1...7...
- Seite 38 PME−MP60DP A0623-6.1 en/de/fr...
- Seite 56 Hottinger Baldwin Messtechnik GmbH 7−2001.0431 Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: +49 6151 803-0 Fax: +49 6151 8039100 Email: support@hbm.com Internet: www.hbm.com A0623−6.1 en/de/fr...
