Funktionsbeschreibung
Für jeden Datenkanal hat das System eine Messkopf-Einheit (den ISOBE5600t
und tm-Sender), ein Doppelfaser-LWL-Kabel und eine Datenkanal-
Empfangseinheit. Die Datenkanalempfangseinheit kann Signale von bis zu vier
Sendern verarbeiten.
ISOBE5600t-Sender
ISOBE5600t-Sender

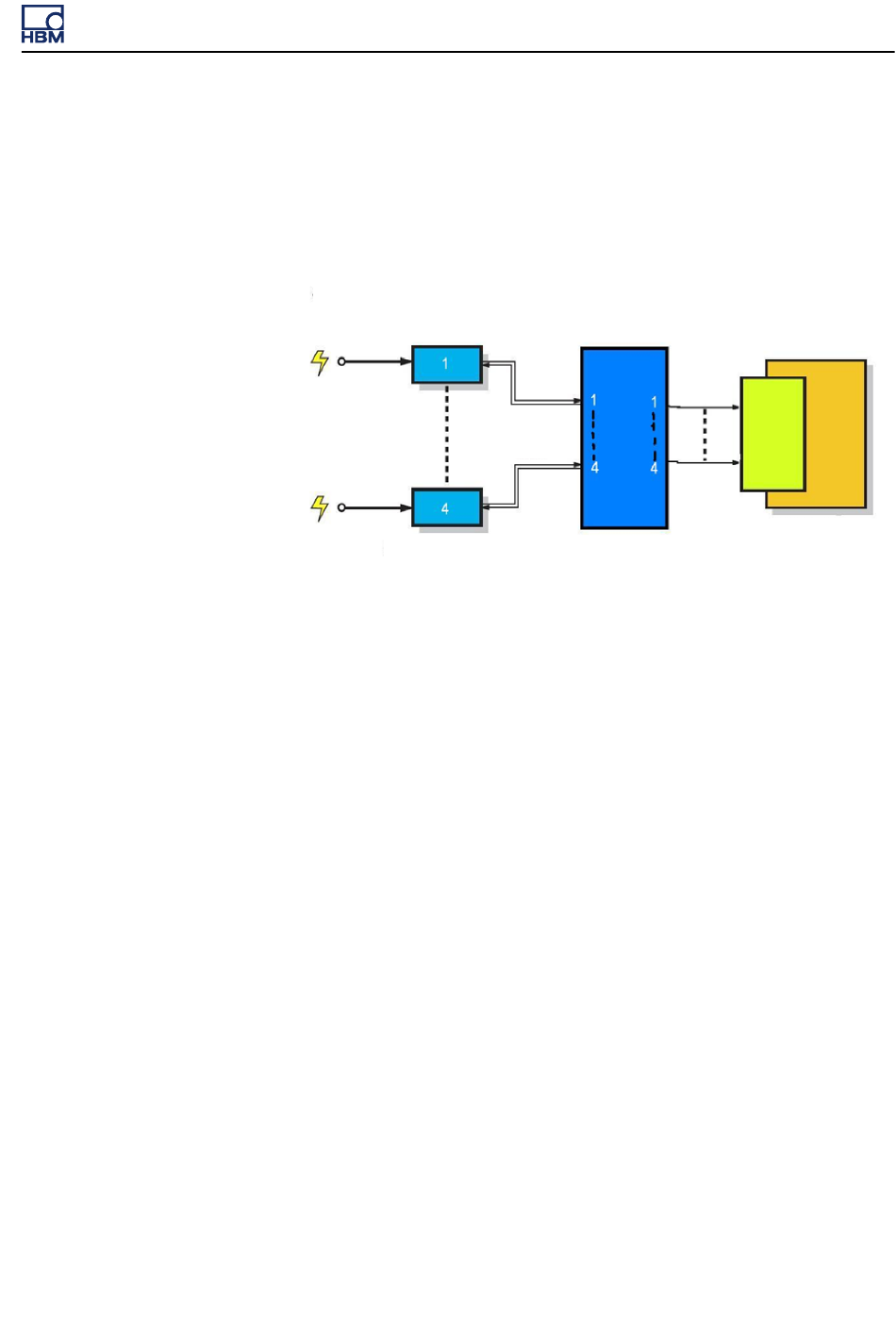

Abbildung 3.1: Blockschaltbild des Systems
Der Messkopf besteht aus einem hochgenauen, programmierbaren Verstärker
mit Anti-Aliasing-Filter (AA-Filter), einem Analog-Digital-Wandler, der
Steuerlogik, der Lichtwellenleiterschnittstelle und einem
Akkustromversorgungssystem.
Zur technischen Spezifikation siehe "Allgemeine Systemspezifikationen:
Analogeingang zu Analogausgang" Seite 73.
ISOBE5600r-Empfänger
Lichtwellen-
leiter
ISOBE5600
Analog-
ausgang
GEN series- oder
Drittanbieter-
Rekorder
