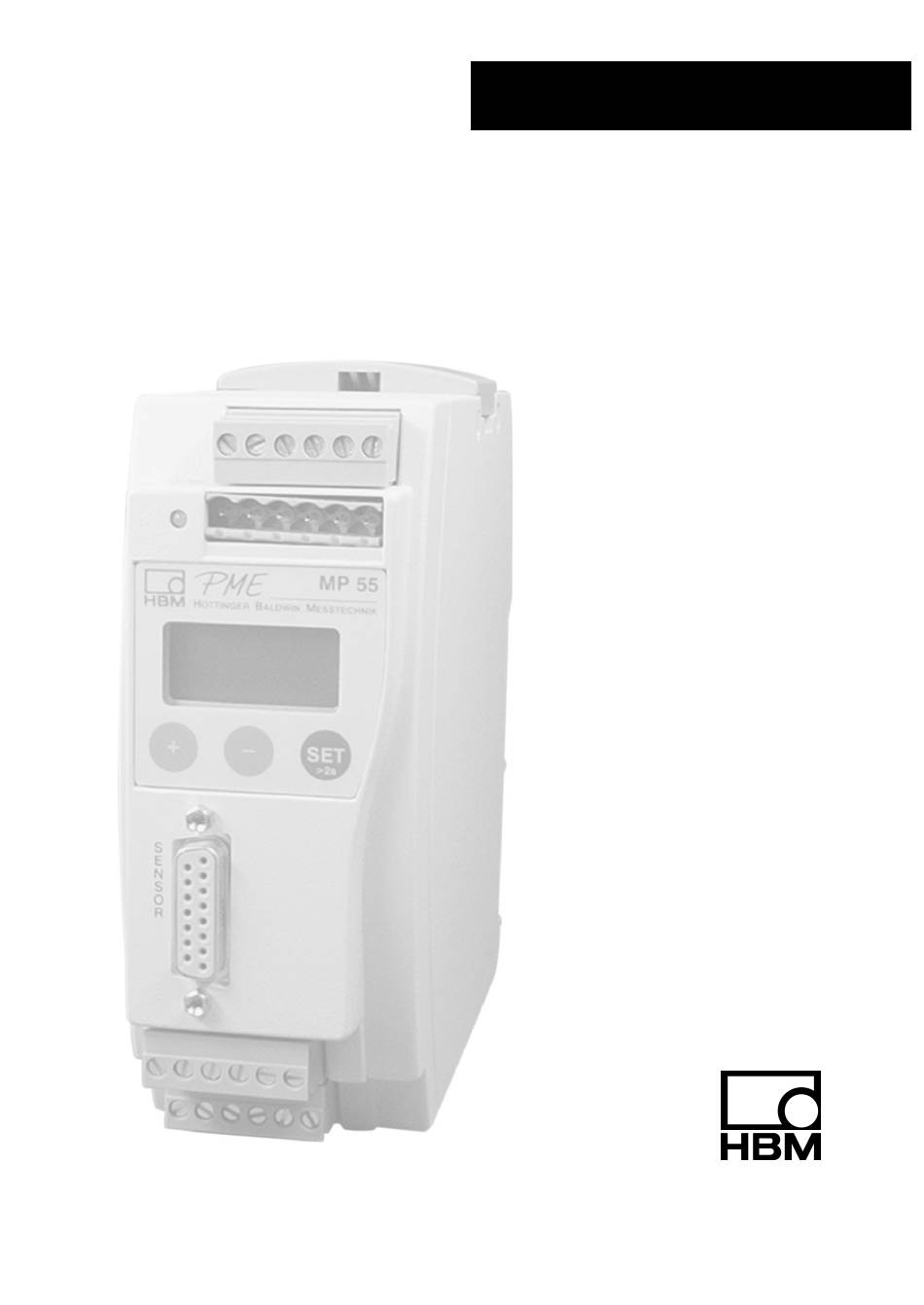

Bedienungsanleitung
Industrielle
Messelektronik PME
mit Feldbusanbindung
Modul MP55
A0515-6.5 de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HBM MP55

Inhaltszusammenfassung für HBM MP55

  • Seite 1 Bedienungsanleitung Industrielle Messelektronik PME mit Feldbusanbindung Modul MP55 A0515-6.5 de...

  • Seite 3: Inhaltsverzeichnis

    ......... . 5 Einstellen und Bedienen (MP55) .

  • Seite 4: Sicherheitshinweise

    Bedingungen am Aufstellungsort Schützen Sie das Gerät vor direktem Kontakt mit Wasser (IP20). Wartung und Reinigung Das Modul MP55 ist wartungsfrei. Beachten Sie bei der Reinigung des Ge- häuses folgende Punkte: Trennen Sie vor der Reinigung die Verbindung zur Stromversorgung.
  • Seite 5 PME-MP55 Restgefahren Der Leistungs- und Lieferumfang des MP55 deckt nur einen Teilbereich der Messtechnik ab. Sicherheitstechnische Belange der Messtechnik sind zusätz- lich vom Anlagenplaner/Ausrüster/Betreiber so zu planen, zu realisieren und zu verantworten, dass Restgefahren minimiert werden. Jeweils existierende Vorschriften sind zu beachten. Auf Restgefahren im Zusammenhang mit der Messtechnik ist hinzuweisen.

  • Seite 6: Sicherheitsbewusstes Arbeiten

    Das Modul MP55 ist mit einer Schutzkleinspannung (Versorgungsspannung 18...30 V DC) zu betreiben. Umbauten und Veränderungen Das Modul MP55 darf ohne unsere ausdrückliche Zustimmung weder kon- struktiv noch sicherheitstechnisch verändert werden. Jede Veränderung schließt eine Haftung unsererseits für daraus resultierende Schäden aus.

  • Seite 7: Einführung

    Anschluss von Kraft-, Druck-, Drehmoment- und Wegaufnehmern sowie Wägezellen verschiedenster Technologien geeignet ist. Eingestellt und parametriert wird das Modul MP55 über Tastatur und Display oder mit Hilfe des PME-Assistenten. Der PME-Assistent bietet eine einfache Bedienoberflä- che unter MS-Windows für das Parametrieren der Module (in der ”PME-Assi- stent”-Online-Hilfe).

  • Seite 8: Verstärkereinstellungen Mit Dip-Schaltern Wählen

    PME-MP55 Verstärkereinstellungen mit DIP-Schaltern wählen HINWEIS Das Einstellen/Ändern der DIP-Schalter muss vor der Montage der PME erfolgen. Verschiedene Einstellungen werden mit DIP-Schaltern festgelegt und können über das Display ausgelesen werden (siehe Kapitel 5.3). Dies sind die Ein- stellungen für Brückenspeisespannung, Messbereich, Brückenart, Analogausgang, Synchronisation, Bus-Abschlusswiderstand, Flankensteilheit Zum Einstellen der DIP-Schalter müssen Sie wie in Abb.

  • Seite 9: Werkseinstellungen

    PME-MP55 Werkseinstellungen: Untere S10, S11 und Platine: S12 und S5 Obere Platine: S1 und S2 1 2 3 4 5 6 1 2 3 4 5 6 Analogausgang 1 2 3 1 2 3 4 5 6 1 2 3 4 5 6...
  • Seite 10 PME-MP55 S2 S1 Werkseinstellung: *) 2) Brückenart Eingangsbereich 3 mV/V Vollbrücke 1 2 3 4 5 6 1 2 3 4 5 6 Schalterpos. 1 2 3 4 5 6 1 2 3 4 5 6 50 mV/V Halbbrücke Schalterpos.
  • Seite 11 PME-MP55 Synchronisation Master 1 2 3 4 5 6 Slave 1 2 3 4 5 6 Abb. 2.3: Verstärker einstellen (Fortsetzung) Bus-Abschlusswiderstand Kippschalter für Abschlusswiderstand (siehe auch Seite 19) Abb. 2.4: Schalter für Abschlusswiderstand CAN-Bus (Prinzipbild) Brückenspeisespannung (V) Eingangsbereich (mV/V)

  • Seite 12: Montage/Demontage Des Mp55

    PME-MP55 Montage/Demontage des MP55 Abb. 3.1: Montieren auf eine Tragschiene Abb. 3.2: Demontage ACHTUNG Die Tragschiene muss auf Schutzleiterpotential liegen. A0515-6.5 de...

  • Seite 13: Mehrere Module Verbinden

    Abb. 4.1: Flachbandkabel anschließen Mehrere MP55-Module können über ein Flachbandkabel verbunden werden. Dieses Kabel sorgt für die lokale Verbindung von Versorgungsspannung und Synchronisation zwischen den Modulen. Es sollten nicht mehr als acht Module über ein Flachbandkabel miteinander verbunden werden.

  • Seite 14: Anschließen

    PME-MP55 Anschließen WARNUNG Beachten Sie vor der Inbetriebnahme des Gerätes die Sicherheitshin- weise. 4.1 Funktionsübersicht MP55 Lokale Verbindung von CAN-Bus, Versorgungsspannung und Synchronisation zwischen den Modulen, Bus-Abschlusswiderstand Steckklemme 1: Spannungsversorgung und CAN-Bus, Synchronisation Steckklemme 2: (gleiche Belegung wie Steckklemme 1) CAN-Adapter für PC/Laptop-An-...

  • Seite 15: Versorgungsspannung Und Steuerein-/Ausgänge

    IN = Digital-Eingang OUT = Digital-Ausgang Näheres zu Ein- und Ausgängen finden Sie in Kapitel 6, Seite 35. ACHTUNG Bei Netzausfall am Modul MP55 werden alle Steuerausgänge auf 0 V gesetzt. Abb. 4.2: Steckklemmenbelegung Die 4 Steckklemmen sind kodiert, um sie verwechslungssicher auf die 4 Buchsen aufstecken zu können.

  • Seite 16: Externe Versorgungsspannung Für Die Steuerausgänge

    PME-MP55 4.2.1 Externe Versorgungsspannung für die Steuerausgänge Beispiel: SPS-Anschluss Modul MP55 Relais max. 0,5 A max. 0,5 A OUT3 OUT1 24 V 24 V* 0 V* 0 V* Steckklemme 4 Abb. 4.3: Anschluss an eine SPS Die Steuereingänge stehen auf Steckklemme 3, die Steuerausgänge auf Steckklemme 4 zur Verfügung und sind von der internen Versorgungsspan-...

  • Seite 17: Aufnehmer

    PME-MP55 4.3 Aufnehmer An das Modul MP55 können folgende Aufnehmertypen angeschlossen wer- den: Aufnehmer- anschlussbuchse DMS- und induktive Vollbrücken, DMS- und induktive Halbbrücken Piezoresistive Aufnehmer Messsignal (+) Messsignal (+) Brückenspeise- Brückenspeise- spannung (-) spannung (-) Messsignal (-) Brückenspeise- Brückenspeise- spannung (+) spannung (+) Fühlerleitung (+)
  • Seite 18 Abb. 4.5: Aufnehmeranschluss in Vierleiter-Technik HINWEIS Verwenden Sie zum Anschluss der Aufnehmer Standardkabel von HBM. Bei Verwendung anderer geschirmter, kapazitätsarmer Messkabel legen Sie den Schirm des Aufnehmerkabels entsprechend dem HBM- Greenline-Konzept (Druckschrift S1577) auf das Steckergehäuse.

  • Seite 19: Can-Schnittstelle

    Der CAN-Bus benötigt im ersten und letzten Busteilnehmer einen Abschluss- widerstand von 120 Ω. Die Bus-Leitung darf maximal zwei Abschlusswider- stände aufweisen. Im Modul MP55 ist ein Abschlusswiderstand integriert, der durch den Kippschalter S14 aktiviert wird (siehe Seite 11). Low High 1.

  • Seite 20: Synchronisieren

    PME-MP55 4.5 Synchronisieren Synchronisieren ist empfehlenswert, wenn D die Aufnehmerkabel mehrerer Geräte nebeneinander verlegt sind D die Messstellen ungeschirmt dicht nebeneinander liegen Die Synchronisierung verhindert, dass es durch Trägerfrequenzdifferenzen zu störenden Überlagerungen kommt. Slave Master 1 2 3 4 5 6 1 2 34 5 6 Abb.

  • Seite 21: Einstellen Und Bedienen (Mp55)

    PME-MP55 Einstellen und Bedienen (MP55) 5.1 Bedienphilosophie Anzeige im Messbetrieb: Messwert -18.0024 Statusfeld Einheit ↓ ↑ Blinkt im Statusfeld, wenn Parameterwert editierbar Die Tasten sind drucksensitiv: Taste gedrückt halten - Wert läuft durch (stärker drücken-schnellerer Durchlauf) Taste kurz drücken - Wert einzeln weiterschalten Funktion der Tasten: 1.
  • Seite 22 PME-MP55 Messbetrieb Passwortstatus inaktiv Passwortstatus aktiv (Werkseinstellung): SET 2 sec SET 2 sec DIALOG PASSWORT Einstellbetrieb Passwort eingeben: Passwort ↓ ↑ Eingabemodus Gewünschtes Passwort ein- geben (Werkseinstellung 0) Bestätigen Beispiel: Zahlenwert Tabellenwert eingeben auswählen Einstellungen Gruppe AUFBEREI- ändern: wählen AUFNEHMER...
  • Seite 23 PME-MP55 Während des Messens können Sie sich - durch Drücken von - im Dis- play ansehen: 1. den Anzeigemodus 2. den Zustand von Eingang und Ausgang 3. die Fehlerarten (FEHLER) Im Statusfeld erscheinen zusätzlich die Symbole Messwert -18.0024 Statusfeld Einheit...

  • Seite 24: Inbetriebnahme

    Erscheint hier die Fehlermeldung HardwOvf, lesen Sie bitte in Kapitel 8 ”Fehlermeldungen” weiter. Zusätzlich zeigt Ihnen die grüne LED die Messbereitschaft des MP55 an. Leuchtet die LED Gelb oder Rot, lesen Sie bitte ebenfalls in Kapitel 8 ”Fehler- meldungen” weiter.

  • Seite 25: Übersicht Aller Gruppen Und Parameter

    5.3 Übersicht aller Gruppen und Parameter Gruppen EIN- AUFBEREI- ANALOG- DIALOG PARASATZ ANZEIGE AUFNEHMER GRENZW. 1...4 SPITZWRT EIN/AUSG CAN-BUS ZUSATZFUNKTION MESSEN TUNG AUSGANG Passwort Laden? DezPunkt Einheit P1Messn? >0< setz.? Quelle Ua Freigabe Freigabe Ausgang1 Baudrate Verst Typ PassStat Speichr? ZiffSprg Aufn.Typ P1 mV/V...

  • Seite 26: Einstellen Aller Parameter

    ↓ ↑ Blinkt, wenn Parameterwert editierbar E.Spitzw drücken Eingabe bestätigen: E.E/A +/- = oder E.CAN 2sec Zurück in den Messbetrieb: E.Zusatz Hinweis: Wenn sich eine Gruppe nicht anwählen lässt, überprüfen Sie unter zurück DIALOG, ob die Gruppe freigegeben ist. HAUPTGRP PME MP55 A0515-6.5 de...
  • Seite 27 Gruppen A0515-6.5 de Anzeige Grenzw.1 AUFNEHMER ANALOGAUSGANG EINMESSEN AUFBEREITUNG Einheit ↓ ↑ nein nein nein ↓ ↑ P1Messn? ↓ ↑ ↓ ↑ >0<setz.? QuelleUa Brutto ↓ ↑ Netto Voreingestellt mit SpwtMax DIP-Schalter S1 und S12 SpwtMin >0< ↓ ↑ 0.00 BrückTyp SpwtS-S eingest.
  • Seite 28 Gruppen Analogausgang CAN-Bus GRENZW.1 GRENZW.2...4 SPITZWRT EIN/AUSG Grnzw.1 ↓ ↑ Grnzw.2 Grnzw.3 Freigabe Grnzw.4 Ausgang1 ↓ ↑ ↓ ↑ Freigabe Stillst Ent- Fehler sprechend inaktiv für 1...4 Brutto ↓ ↑ Quelle Eing.Min Netto Brutto pos.Log ↓ ↑ ModeAus1 ↓ ↑ SpwtMax Netto neg.Log...
  • Seite 29 PME MP55 Gruppen A0515-6.5 de Ein/Ausg CAN-Bus ZUSATZ-FUNKTION MESSMODUS ↓ ↑ VerstTyp Speichr? 10kB ↓ ↑ Baudrate Nein 20kB 50kB 100kB 125kB PrgVers 250kB 500kB 1000kB Messwert Adresse ↓ ↑ 0.00000 >0< Rf kN ↓ ↑ ↓ ↑ keinPrf ↓ ↑...

  • Seite 30: Erklärung Der Wesentlichen Parameter

    PME-MP55 Erklärung der wesentlichen Parameter Gruppe Parameter Bedeutung DIALOG Passwort Passwort festlegen (ändern), 0000...9999 (Passwort der Werkseinstellung: 0000) PassStat Passwortstatus festlegen: aktiv=Passwort muss eingegeben werden; inaktiv=PME kann ohne Passworteingabe bedient werden E.ParaS Zugang zur Gruppe über die Tastatur frei oder gesperrt.
  • Seite 31 PME-MP55 Gruppe Parameter Bedeutung AUF- Angaben zur Skalierung NEHMER Eingangskennlinie: Der Wertebereich der Skalierfaktoren ist begrenzt. Die Skalie- rung ist abhängig von der gewählten Auflösung. Bei Einstel- lungen, die zur Überschreitung der jeweiligen Grenzen führen, wird ”Skalierfehler” gemeldet (siehe Seite 58).
  • Seite 32 PME-MP55 Gruppe Parameter Bedeutung AUFBE- >0<kN Nullwert eingeben. Das Nullstellen wirkt sich auf den Brutto- REITUNG und den Nettowert aus. >0<setz.? Nullabgleich auslösen; aktuellen Messwert (physikalische Einheit) nullsetzen >0<speich Der Nullwert wird bei jedem Nullsetz-Vorgang in das EEPROM übernommen (Lebensdauer 100.000 Zyklen) >T<...

  • Seite 33: Analogausgang

    PME-MP55 Gruppe Parameter Bedeutung ANALOG- Quelle UA Als Quelle des Analogsignales kann der Brutto- oder AUSGANG Nettowert, sowie der Spitzenwert gewählt werden. Modus UA Mit den DIP-Schaltern S11 und S5 legen Sie den Signalmodus für den Analogausgang fest. Folgende Optionen sind möglich: "10 V, "20 mA, 4...20 mA...
  • Seite 34 PME-MP55 Gruppe Parameter Bedeutung GRENZW. Quelle Als Quelle des Grenzwertsignales kann gewählt werden: 1...4 Brutto, Netto, SpitzenwertMax/Min/Spitze-Spitze Richtung Funktionen und Parameter der Grenzwerte Pegl Gw1, EIN Pegl Hyst Überschreiten Hyst Unterschreiten Hyst Pegl Gw2, EIN 24 V Gw1 EIN 24 V...
  • Seite 35 PME-MP55 Eingänge /Ausgänge Steckklemme 3: Hier stehen Ihnen für die Steuerung von Funktionen der PME 4 Eingänge zur Verfügung. Steckklemme 4: Hier stehen 4 Ausgänge zur Verfügung. Gruppe Parameter Bedeutung EIN-/AUSG Ausgang Die Ausgänge 1..4 können mit folgenden Funktionen 1...4...
  • Seite 36 PME-MP55 Gruppe Parameter Bedeutung EIN-/AUSG SpMom Betriebsart Spitzenwert Messsignal SpMomMin SpHltMax Verlauf des Spei- SpHltMax cherwertes SpHltMin Hold Hold Funktion Betriebsart Spitzenwert (Spwt1) Momentanwert Betriebsart Momentanwert Messsignal Hold Funktion Betriebsart Momentanwert CAN-Bus Baudrate 10 kB, 20 kB, 50 kB, 100 kB, 125 kB, 250 kB, 500 kB, 1000 kB...

  • Seite 37: Funktion

    PME-MP55 Gruppe Parameter Bedeutung ZUSATZ- >0<Rf Referenznull FUNKTION Ein Wegaufnehmer 〈"20 mm Nennmessweg) ist vom Fun- dament aus gemessen in einer Höhe von 1 m befestigt. Bei einem Nullsetzen wird der Analogausgang auf 0 V abgegli- chen. Der Anzeigewert wird auf >0<Ref (+1000 mm) abgeg- lichen.

  • Seite 38: Schnittstellenbeschreibung Can

    PME-MP55 Schnittstellenbeschreibung CAN 7.1 Allgemeines Das Modul MP55 verfügt über eine eingebaute CAN-Schnittstelle, über die sowohl Messwerte übertragen werden können als auch die Parametrierung des Moduls vorgenommen werden kann. Die Baudrate ist wählbar, maximal sind 1 MBaud möglich. Das Protokoll der Schnittstelle orientiert sich am CANopen Standard.

  • Seite 39: Parametrierung

    Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Schreiben eines Parameters: Wert senden (PC oder SPS an MP55) Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á...

  • Seite 40: Antwort Im Fehlerfall Beim Lesen Oder Schreiben Von Parametern

    PME-MP55 Quittung (MP55 an PC oder SPS) Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á CAN-Identifier 1408 (580 Hex) + Modul-Adresse Á Á Á Á Á Á Á Á Á...

  • Seite 41: Objektverzeichnis: Kommunikations-Profil-Bereich Nach Can-Open (Cia-Ds301)

    PME-MP55 7.4 Objektverzeichnis: Kommunikations-Profil-Bereich nach CAN-open (CiA-DS301) Á Á Á Á Index Á Á Á Sub- Á Á Á Á Á Á Á Á Á Á Á Á Name Á Á Á Á Á Á Datentyp Á Á Á Attr.
  • Seite 42 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
  • Seite 43 PME-MP55 SDO Parameter: Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index Subindex Name Datentyp Á Á Á Á Á Á Á Á Á Á...

  • Seite 44: Objektverzeichnis: Herstellerspezifische Objekte

    PME-MP55 7.5 Objektverzeichnis: Herstellerspezifische Objekte Parameter, die auf Messwerte Bezug nehmen, sind ziffernrichtig skaliert als Long (Integer 32 Bit) codiert. Die Dezimalpunktposition ist im Objekt 2120Hex definiert. Alternativ stehen diese Größen auch als Float-Werte (IEEE754-1985 Format 32 Bit) zur Verfügung (siehe Seite 53).
  • Seite 45 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
  • Seite 46 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
  • Seite 47 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
  • Seite 48 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
  • Seite 49 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
  • Seite 50 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
  • Seite 51 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...
  • Seite 52 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...

  • Seite 53: Herstellerspezifische Objekte Im Datenformat Float

    PME-MP55 7.6 Herstellerspezifische Objekte im Datenformat FLOAT Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á...
  • Seite 54 PME-MP55 Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Á Index...

  • Seite 55: Beispiele

    PME-MP55 7.7 Beispiele Beispiel 1: Lesen des Netto-Messwertes als Floatwert über SDO-Transfer vom Verstärker mit der Moduladresse 3. Protokoll an den Verstärker: Identifier 1.Byte 2.Byte 3.Byte 4.Byte 5.Byte 6.Byte 7.Byte 8.Byte Á Á Á Á Á Á Á Á Á...
  • Seite 56 PME-MP55 Beispiel 3: Der Tarawert soll auf 23,250 kg eingestellt werden (Übergabe als Long-Wert, d.h. 23,250 =23250). Angenommene Einstellungen: Einheit ”kg”, Nachkommastellen: 3 Protokoll an den Verstärker: Identifier 1.Byte 2.Byte 3.Byte 4.Byte 5.Byte 6.Byte 7.Byte 8.Byte Á Á Á Á Á...

  • Seite 57: Fehlermeldungen/Betriebszustand (Led)

    PME-MP55 Fehlermeldungen/Betriebszustand (LED) Je nach Anzeigemodus können unterschiedliche Fehlermeldungen anstelle des Messwertes in der Anzeige erscheinen: Signalzustand (Modus) mögliche Fehlermeldung HrdwOvfl ADC+Ovf Brt+Ovfl Skal.Fhl - - - - - - - ADC-Ovf Brt-Ovfl UrkalFhl Brutto HrdwOvfl ADC+Ovf Net+Ovfl Skal.Fhl - - - - - - -...
  • Seite 58 PME-MP55 Die aktuellen Fehler werden durchlaufend angezeigt (siehe auch Seite 23). Drücken Sie hierzu , bis Sie in den Anzeigemodus ”FEHLER” gelangen. Fehlermeldung Ursache Abhilfe Hrdware Eingangssignal übersteuert Aufnehmer nicht angeschlossen Aufnehmer anschließen (HrdwOvfl) Aufnehmer falsch angeschlossen siehe Anschlussbelegung Messverstärker nicht an den Auf-...
  • Seite 59 Messwert-Overflow Messbereich an- passen LCD-Fehler Neustart Aufnehmer-Widerstand Speisespannung zu klein reduzieren Leuchtet Initialisierungsphase: CAN-Bus nicht Warten stetig (noch) nicht messbereit, kommunikationsbereit Kalibrierfehler Keine interne Synchroni- Aufnehmer sierung anschließen, evtl. Neustart Urkalibrierfehler PME an den Her- steller (HBM) sen- A0515-6.5 de...

  • Seite 60: Technische Daten

    PME-MP55 Technische Daten MP55 Genauigkeitsklasse Versorgungsspannung 24; Potentialtrennung vom Messsystem, Prüfspannung 350 V Zulässiger Versorgungsspannungsbe- 18...30 reich 9 maximal Leistungsaufnahme Verstärker Trägerfrequenz 4,8"1 % Brückenspeisespannung U ("5 %) 5 / 2,5 / 1 Anschließbare Messgrößenaufnehmer DMS-Halb- und Vollbrücke Ω 220...5000 / 110...5000 / 60...5000 Induktive Halb-und Vollbrücke, LVDT’s...
  • Seite 61 PME-MP55 Einfluss der Umgebungstemperatur bei 3 mV/V 50 mV/V 500 mV/V 10 K-Änderung auf Nullpunkt Vollbrücke µV/V auf Nullpunkt Halbbrücke µV/V 0,05 0,05 0,05 auf Messempfindlichkeit Langzeitdrift über 48 Stunden Messbereich 3 mV/V (30 Minuten nach dem Einschalten) µV/V Analogausgang Eingeprägte Spannung...
  • Seite 62 PME-MP55 Steuerausgänge Nennspannung, externe Versorgung Zulässiger Versorgungsspannungsbe- 18...30 reich Ausgangsstrom, max. Kurzschlussstrom, typ. Kurzschlussdauer unbegrenzt Prüfspannung, typ. Steuereingänge Eingangsspannungsbereich, LOW 0...5 Eingangsspannungsbereich, HIGH 10...30 Eingangsstrom, typ., HIGH-Pegel = 24 V Prüfspannung, typ. Schnittstelle Messrate, ca. maximal 1000 Messwerte/sec. Protokoll CAN 2.0B, CAL/CANopen-kompatibel gemäß...

  • Seite 63: Stichwortverzeichnis

    PME-MP55 Stichwortverzeichnis Abschlusswiderstand, 11 , 19 CAN-Bus, 14 , 19 , 36 , 59 anschließen, 14 Adresse, 36 CAN-Schnittstelle, 19 , 38 , 52 Analogausgang, 9 , 10 , 14 , 15 , 33 , 48 , CANBus, 29 Anschließen...
  • Seite 64 PME-MP55 Grenzwert, 34 Objektverzeichnis, 41 , 44 Grenzwertpegel, 34 Grenzwertschalter, 49 , 54 Parameter, 25 Beschreibung, 30 einstellen, 26 Hysterese, 34 laden, speichern, 30 lesen, schreiben, 39 Passwort, 22 , 30 Pegel, 34 Inbetriebnahme, 24 Profil, 36 Kodierreiter, 15 Referenznull, 37 Kodierstift, 15 Rückführbrücken, 18...
  • Seite 65 PME-MP55 Steuerausgänge, 14 , 16 Steuerein- und ausgänge, 7 , 14 Versorgungsspannung, 15 Steuereingänge, 14 , 16 , 35 Verstärker einstellen, 10 Steuerkontakte, 35 Verstärkereinstellungen, 8 Stillstand, 23 Vierleiter-Technik, 18 Stillstandsanzeige, 37 Stillstandszeit, 37 Synchronisation, 9 , 11 , 14 , 20...
  • Seite 66 Sie stellen keine Eigenschaftszusicherung im Sinne des §459, Abs. 2, BGB dar und begründen keine Haftung. Hottinger Baldwin Messtechnik GmbH Postfach 10 01 51, D-64201 Darmstadt Im Tiefen See 45, D-64293 Darmstadt Tel.: 061 51/ 8 03-0; Fax: 061 51/ 8039100 E-mail: support@hbm.com www.hbm.com A0515-6.5 de...
