I2712-2.0 de

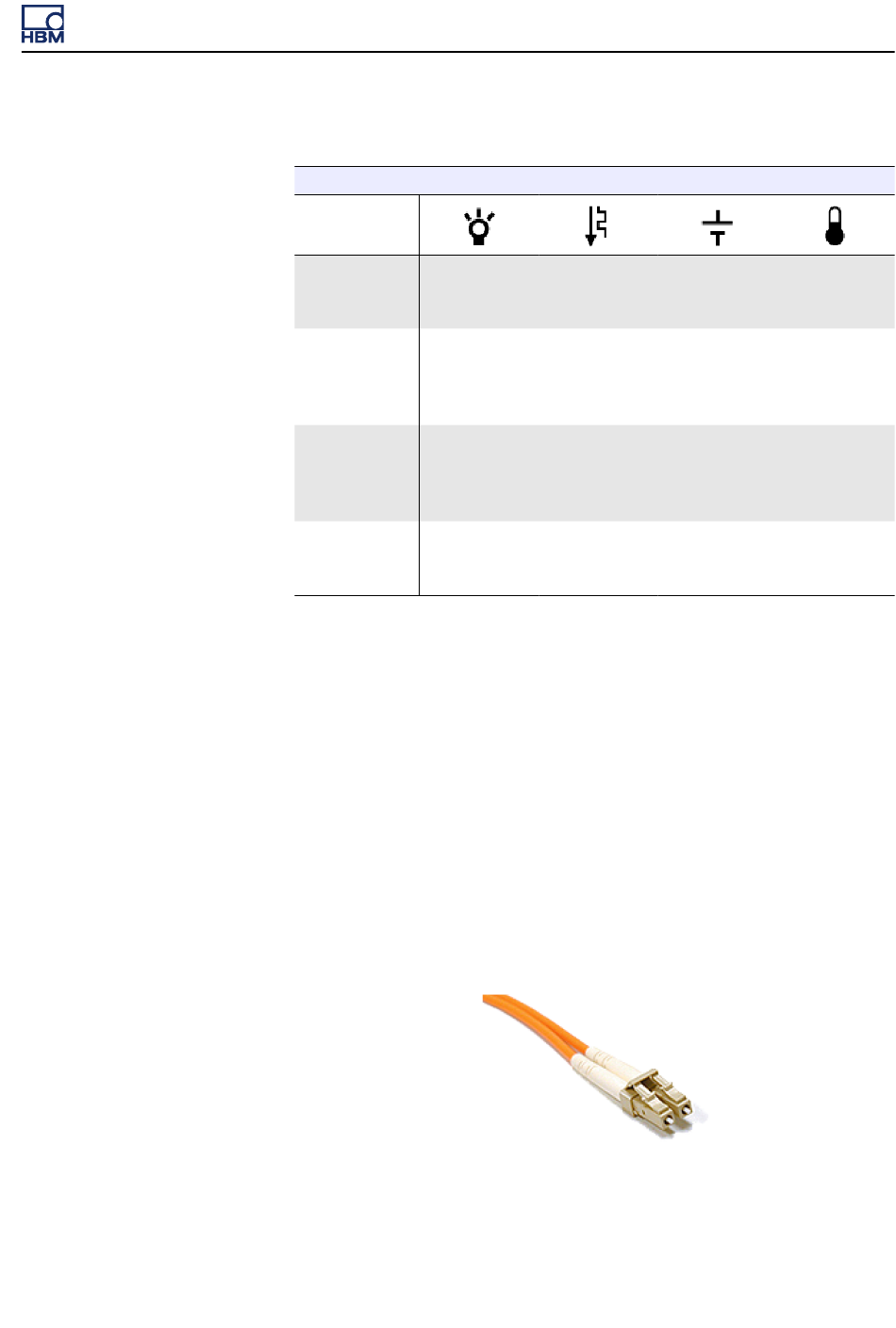

Tabelle 4.1: LED-Anzeigen (Frontblende)
LED-ANZEIGEN (FRONTBLENDE)
Farbe
Aus
Kein Strom
oder Fehler
beim Booten
Rot
Kein optisches
Signal erkannt
Orange
N/Z
Grün
Optisches Sig-
nal erkannt
B - Glasfaser-Befehlsausgang: Dieser Anschluss dient zum Übertragen des
Befehls und Zeitpunkts und muss über ein LWL-Kabel mit dem Anschluss
"Optical Link - Command" (LWL – Befehl) am Sender verbunden werden.
Befehlsausgang und Dateneingang laufen über einen zweifachen LC®-
Anschluss.
B - Dateneingang LWL: Dieser Anschluss dient zur Dateneingabe und muss
über ein LWL-Kabel mit dem Anschluss "Optical Link - Command" (LWL –
Befehl) am Sender verbunden werden.
Befehlsausgang und Dateneingang laufen über einen zweifachen LC®-
Anschluss.
Abbildung 4.6: Beispiel einer zweifachen LC-Verbindung
Kein optisches
Kein optisches
Signal erkannt
Signal erkannt
Nicht syn-
Batteriestrom
chronisiert,
niedrig
keine gültigen
Daten
Synchron-
N/Z
isiert, jedoch
keine gültigen
Daten
Synchron-
Batteriestrom
isiert, Daten
OK
gültig
ISOBE5600
Kein optisches
Signal erkannt
Innentempera-
tur des Sen-
ders zu hoch
N/Z
Innentempera-
tur des Sen-
ders OK
47
