42
4.3
Anschlusspositionen
In diesem Abschnitt werden die Positionen der verschiedenen Anschlüsse an
den Sendern ISOBE5600t und tm beschrieben.
4.3.1
E/A-Anschlüsse des Messkopfes
Die folgenden Diagramme zeigen die Positionen der Anschlüsse für
Signaleingang und Lichtwellenleiter an den Sendeeinheiten.

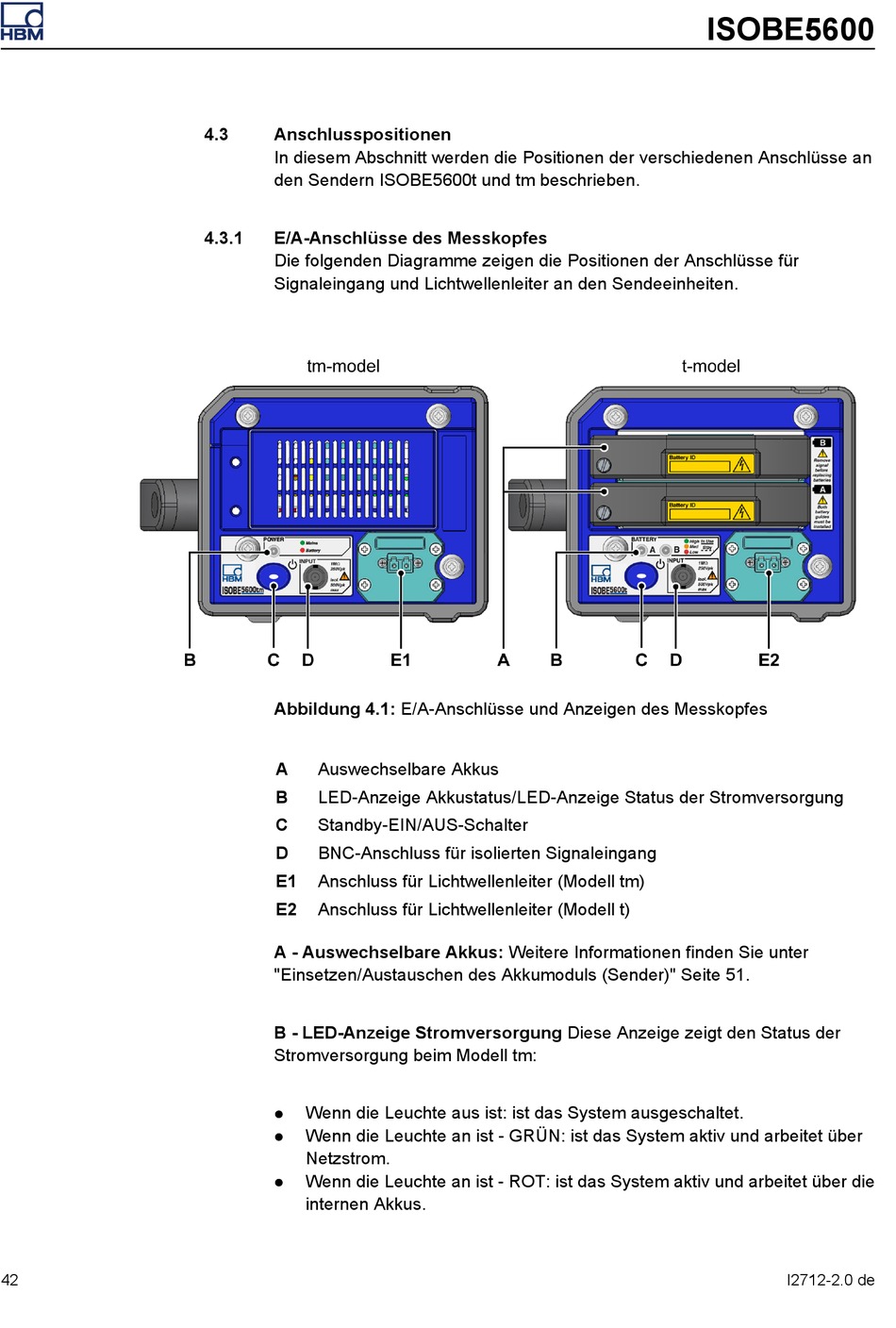

Abbildung 4.1: E/A-Anschlüsse und Anzeigen des Messkopfes
A
Auswechselbare Akkus
B
LED-Anzeige Akkustatus/LED-Anzeige Status der Stromversorgung
C
Standby-EIN/AUS-Schalter
D
BNC-Anschluss für isolierten Signaleingang
E1
Anschluss für Lichtwellenleiter (Modell tm)
E2
Anschluss für Lichtwellenleiter (Modell t)
A - Auswechselbare Akkus: Weitere Informationen finden Sie unter
"Einsetzen/Austauschen des Akkumoduls (Sender)" Seite 51.
B - LED-Anzeige Stromversorgung Diese Anzeige zeigt den Status der
Stromversorgung beim Modell tm:
Wenn die Leuchte aus ist: ist das System ausgeschaltet.
l
Wenn die Leuchte an ist - GRÜN: ist das System aktiv und arbeitet über
l
Netzstrom.
Wenn die Leuchte an ist - ROT: ist das System aktiv und arbeitet über die
l
internen Akkus.
ISOBE5600
I2712-2.0 de
