108

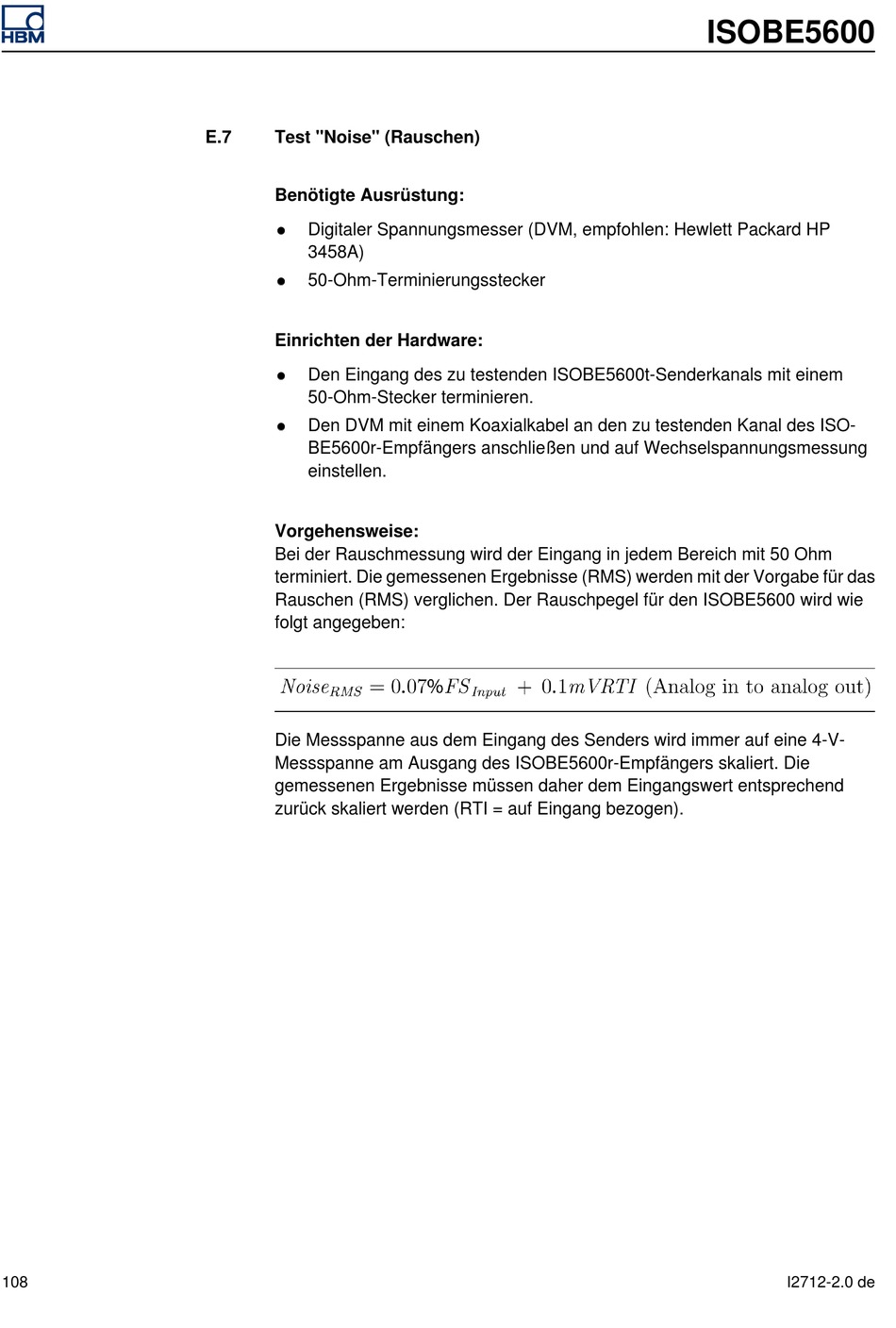

E.7
Test "Noise" (Rauschen)
Benötigte Ausrüstung:
Digitaler Spannungsmesser (DVM, empfohlen: Hewlett Packard HP
3458A)
50-Ohm-Terminierungsstecker
Einrichten der Hardware:
Den Eingang des zu testenden ISOBE5600t-Senderkanals mit einem
50-Ohm-Stecker terminieren.
Den DVM mit einem Koaxialkabel an den zu testenden Kanal des ISO-
BE5600r-Empfängers anschließen und auf Wechselspannungsmessung
einstellen.
Vorgehensweise:
Bei der Rauschmessung wird der Eingang in jedem Bereich mit 50 Ohm
terminiert. Die gemessenen Ergebnisse (RMS) werden mit der Vorgabe für das
Rauschen (RMS) verglichen. Der Rauschpegel für den ISOBE5600 wird wie
folgt angegeben:
Die Messspanne aus dem Eingang des Senders wird immer auf eine 4-V-
Messspanne am Ausgang des ISOBE5600r-Empfängers skaliert. Die
gemessenen Ergebnisse müssen daher dem Eingangswert entsprechend
zurück skaliert werden (RTI = auf Eingang bezogen).
ISOBE5600
I2712-2.0 de
